德国KBK KBE2H-24-20-25-98Sh伺服联轴器 60Nm高扭矩 机器人/伺服电机传动用

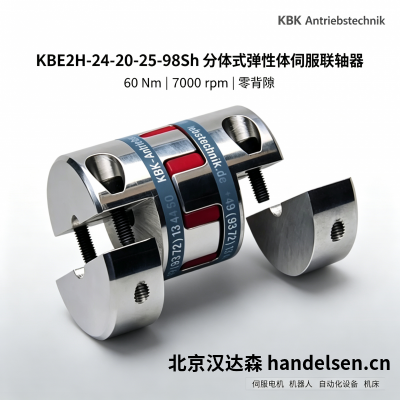

KBK KBE2H-24-20-25-98Sh 是德国 KBK Antriebstechnik GmbH 生产的分体式弹性体伺服联轴器 / Servo Insert Coupling with Split Hubs。该配置采用 KBE2H 24规格，两侧孔径分别为 20 mm、25 mm，弹性体硬度为 98 Shore A，额定扭矩可达到 60 Nm，最高转速 7000 rpm。

KBE2H采用分体式轮毂结构，可进行径向安装和拆卸，不需要先从轴端取下设备部件。弹性体元件能够补偿轴向、径向及角向偏差，同时对振动和冲击具有一定缓冲作用，适用于伺服电机、自动化设备、机床及精密传动系统。

核心参数表

KBE2H系列官方给出的适用轴径范围为4–74 mm，整体扭矩范围为1.8–825 Nm，不同规格和弹性体硬度对应不同的扭矩参数。

功能特点

1. 分体式轮毂设计，便于径向安装

KBE2H采用分体式轮毂，设备轴系完成对中后，可通过径向方式完成联轴器安装，不需要移动电机或拆卸其他轴端部件。

2. 零背隙传动，适合伺服定位

该系列采用弹性体传动元件，在保持一定柔性的同时实现零背隙传动，适用于需要较高定位精度和动态响应的传动设备。

3. 弹性体可更换，便于匹配不同工况

KBE2H可以通过更换不同硬度的弹性体元件改变联轴器的传动特性，不同硬度对应不同的扭转刚度和允许扭矩。

4. 能够补偿轴系安装偏差

弹性体结构可对轴向、径向和角向偏差进行补偿，在安装存在一定轴系偏差时减少附加负荷。

适用场景

KBE2H主要用于需要精确传动及便于安装维护的设备：

• 伺服电机传动：连接伺服电机与丝杆、减速机构等

• 工业机器人：用于机器人关节及精密传动机构

• 自动化设备：适用于搬运、定位、装配等设备

• 机床设备：用于主轴、进给及辅助传动

• 精密机械：用于需要低背隙和一定振动隔离能力的传动系统

配套耗材

订货说明

KBK KBE2H-24-20-25-98Sh 中，KBE2H代表产品系列，24代表联轴器规格，20/25代表两侧轴孔尺寸，98Sh代表弹性体硬度。

订货时建议确认以下信息：

• 产品型号：KBE2H

• 规格：24

• 轴孔：20 mm / 25 mm

• 弹性体硬度：98 Shore A

• 电机及从动轴直径

• 所需扭矩

• 工作转速

• 安装空间

• 是否需要键槽
