德国KBK 联轴器 KB1微型波纹管联轴器 10Nm 零背隙 伺服电机编码器用
KBK KB1 是一款微型金属波纹管联轴器，由德国 KBK Antriebstechnik GmbH 原厂研发制造。KBK 成立于2003年，总部位于德国巴伐利亚，专注轴-轮毂连接及无背隙联轴器的研发与生产。
KB1 属于 KBK 的迷你波纹管联轴器系列，采用带径向固定螺钉（定位螺钉）的连接方式。该型号专为安装空间紧凑、扭矩要求较低的精密传动设计，轴径范围覆盖 1 mm 至 24 mm，扭矩范围 0.05 Nm 至 10 Nm。波纹管采用不锈钢材质，轮毂为铝合金。产品具备零背隙传动特性，且在极低的复原力下即可补偿轴向、径向和角向的轴偏差，是高动态伺服驱动和精密电位计连接的经典低成本选择。

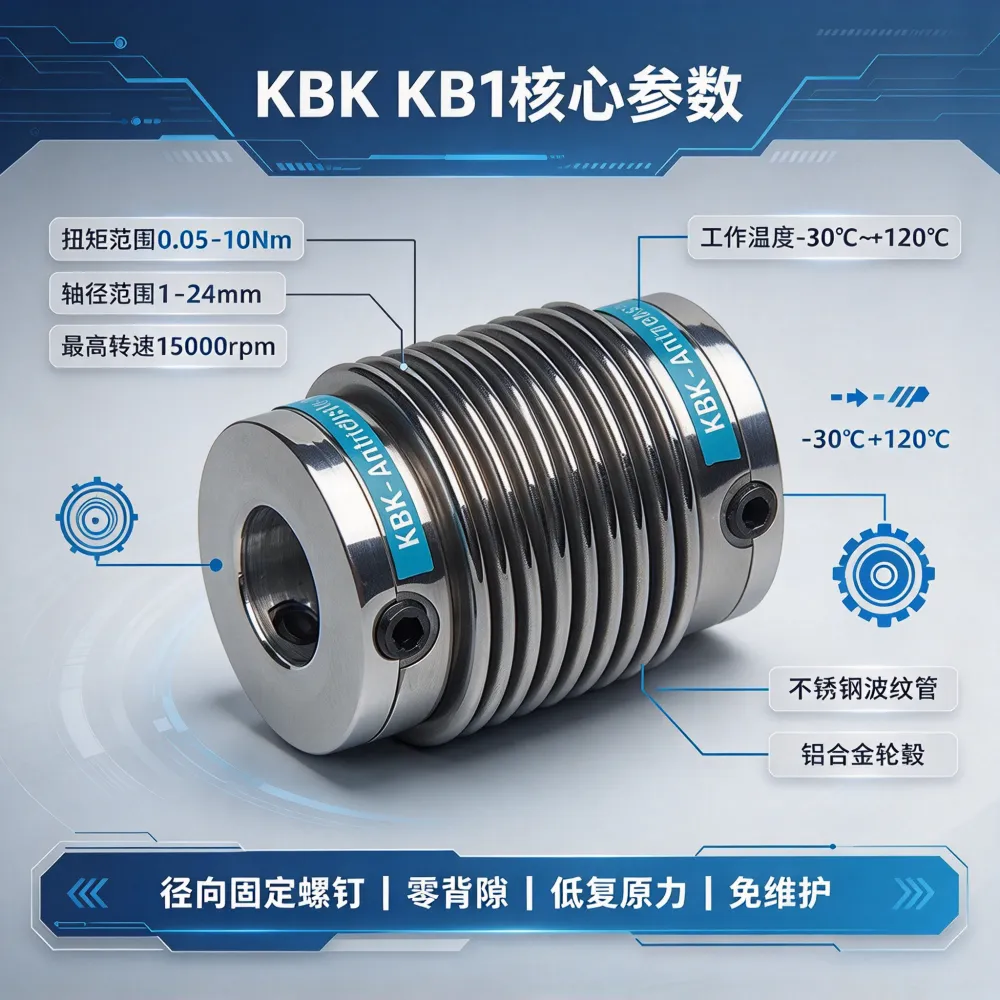

核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | KBK Antriebstechnik（德国） |
| 系列 | KB1 |
| 产品类型 | 微型金属波纹管联轴器 |
| 连接方式 | 径向固定螺钉（定位螺钉） |
| 扭矩范围 | 0.05 – 10 Nm |
| 轴径范围 | 1 – 24 mm（部分规格扩展至34mm） |
| 最高转速 | 15,000 rpm |
| 工作温度范围 | -30°C 至 +120°C |
| 波纹管材质 | 不锈钢 |
| 轮毂材质 | 铝合金 |
| 背隙特性 | 零背隙 |
| 扭转刚度 | 高扭转刚度 |
| 偏差补偿 | 轴向、径向、角向 |
| 复原力 | 低轴偏差复原力 |
| 维护特性 | 免维护 |
| 产地 | 德国 |
功能特点
1. 零背隙高扭转刚度，适配高动态精密传动
KB1 采用不锈钢波纹管作为弹性传动元件，实现了无间隙的扭矩传递。在伺服电机驱动、编码器信号反馈等需要频繁启停和高定位精度的应用中，高扭转刚度和零背隙特性可有效减少传动滞后，保障系统的动态响应性能。
2. 低复原力补偿偏差，减少轴系附加载荷
联轴器在补偿轴向、径向及角向不对中时，产生的作用在轴承上的复原力非常低。在精密微型电机和电位计应用中，低复原力有助于减少轴承磨损和驱动器的额外负载，延长系统部件的使用寿命。

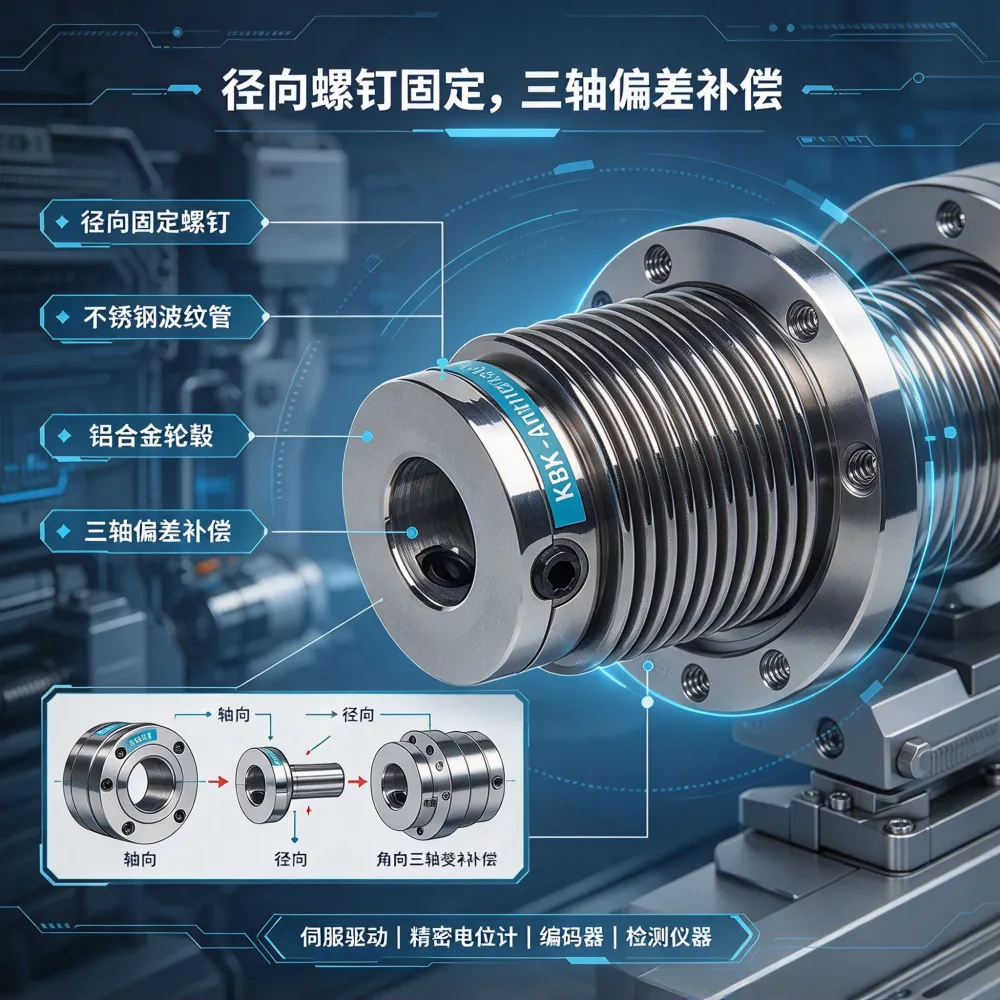

3. 径向固定螺钉设计，安装便捷且成本友好
KB1 采用径向固定螺钉（grub screw）将联轴器锁紧在轴上。相比夹紧式轮毂，这种连接方式结构更简单，安装时无需专用工具，对中小扭矩和空间紧凑的应用具有较好的成本优势。
4. 紧凑轻量化，适配狭窄安装空间
微型化设计使 KB1 能够部署在空间有限的微型设备中。铝合金轮毂在保证结构强度的同时减轻了转动惯量，有助于提升驱动系统的加速响应。
适用场景
微型伺服电机与编码器：用于小型伺服电机轴与编码器、电位计等反馈元件的连接
精密仪器与光学设备：用于光学调整架、微型滑台等需要低背隙传动的机构
半导体与电子制造设备：用于晶圆传送、微型执行器等精密运动模块
实验室自动化：用于微量移液、小型分析仪器的传动连接
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 备用固定螺钉 | 高强度径向螺钉 | 磨损或滑丝后更换 |
| 内六角扳手 | 适配螺钉规格 | 安装与紧固 |
| 键槽加工版 | 可选带DIN 6885键槽 | 适配正锁连接需求 |
订货说明
KB1 采用 KBK 标准型号编码体系，订货号包含扭矩规格、长度、两侧轴孔直径等信息（例如 KB1/45-40-10-18 表示特定尺寸组合）。
订货时建议确认以下信息：
型号系列：KB1
额定扭矩要求（0.05 – 10 Nm）
输入/输出端轴径（1 – 24 mm）
是否需要键槽或特殊轴孔加工
适配的伺服电机轴径公差（通常H7）
