德国KTR ROTEX 42弹性联轴器 450Nm 95 mm 伺服电机用

KTR ROTEX 42 是德国 KTR Systems GmbH 生产的扭转弹性爪式联轴器 / Torsionally Flexible Jaw Coupling，属于ROTEX系列。该产品由两个金属轮毂和中间弹性体组成，通过弹性体传递扭矩并吸收运行过程中的扭转振动和部分轴系偏差。

ROTEX 42的98 Shore A弹性体配置额定扭矩为 450 Nm，最大扭矩可达到 900 Nm；标准42规格外径约 95 mm、总长约 126 mm，最大完成孔径可达到 55 mm。KTR官方资料显示，ROTEX系列广泛应用于一般机械和设备工程，并可提供钢、铝、不锈钢等不同轮毂材质。([turn515697search20])

本次选用的具体配置为 ROTEX 42 / 98 ShA / 1A-Ø25 / 1A-Ø30，其中42为联轴器规格，98 ShA为弹性体硬度，1A为轮毂结构，Ø25及Ø30为两侧加工孔径。KTR官方目录采用相同的“规格+弹性体硬度+轮毂形式+加工孔径”方式进行订货配置。([turn789252search1])

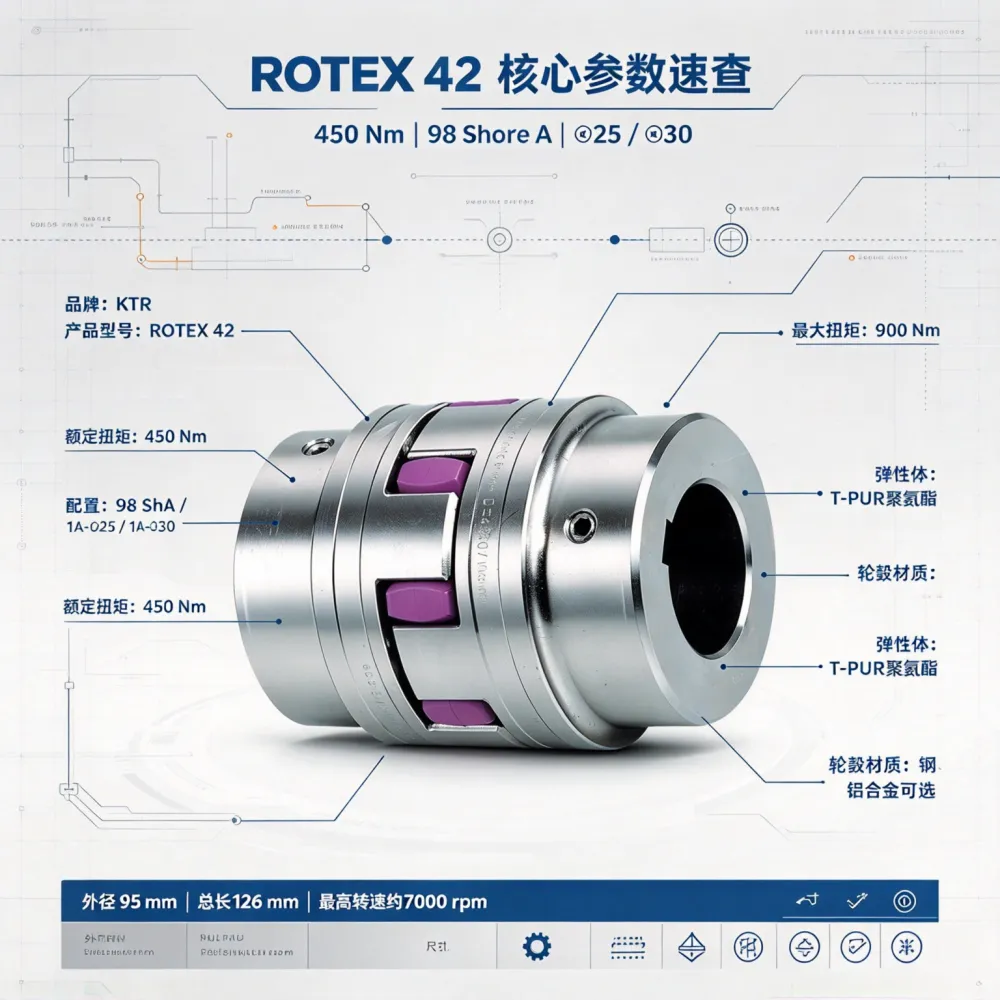

核心参数表

规格项内容
国家	德国
品牌	KTR Systems
产品类型	扭转弹性爪式联轴器 / Torsionally Flexible Jaw Coupling
产品型号	ROTEX 42 98 ShA 1A-Ø25 / 1A-Ø30
配置订货信息	ROTEX 42 / 98 ShA / 1A-Ø25 / 1A-Ø30
核心优势	弹性体传动、减振缓冲、结构紧凑，适合电机及通用机械轴系连接
联轴器规格	42
弹性体硬度	98 Shore A
两侧轴孔	Ø25 mm / Ø30 mm
额定扭矩	450 Nm
最大扭矩	900 Nm
最高转速	约7000 rpm
外径	95 mm
总长度	126 mm
轮毂材质	钢、铝合金等可选
弹性体材质	T-PUR聚氨酯
允许轴向/径向/角向补偿	根据弹性体及具体结构配置
适用场景	电机、泵、风机、减速机、输送设备及工业机械

KTR官方资料显示，ROTEX 42在98 Shore A弹性体配置下额定扭矩为450 Nm，最大扭矩为额定值的2倍；42规格外径95 mm、长度126 mm。

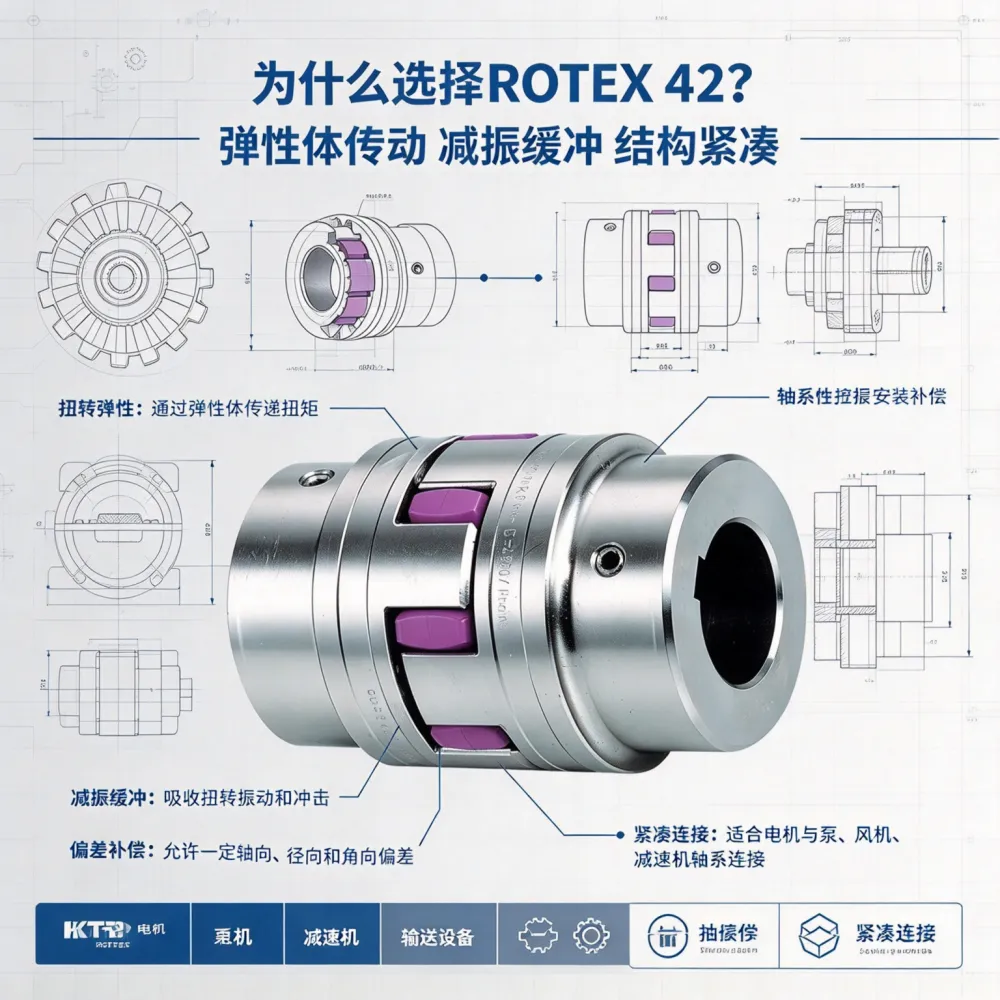

功能特点

1. 弹性体结构，具有扭转减振作用

ROTEX通过中间弹性体传递扭矩，在传动过程中可以缓冲扭转冲击并降低扭转振动，适合常见电机驱动设备。([turn469265image0])

2. 98 Shore A弹性体兼顾扭矩与柔性

98 Shore A属于ROTEX常用较高硬度弹性体，42规格额定扭矩达到 450 Nm，适用于需要较高扭矩传递能力的工业轴系。

3. 结构简单，便于安装维护

标准ROTEX采用两个轮毂加弹性体结构，轮毂可直接安装到轴端，拆卸弹性体时无需整体拆除联轴器。([turn469265image0])

4. 多种轮毂材质和孔径配置

KTR提供钢、不锈钢、铝合金等不同轮毂材料，同时可以根据轴径选择相应加工孔径。([turn515697search20])

5. 可用于多种通用机械

ROTEX系列官方定位覆盖一般机械和设备工程领域，并支持ATEX相关配置。([turn469265image0])

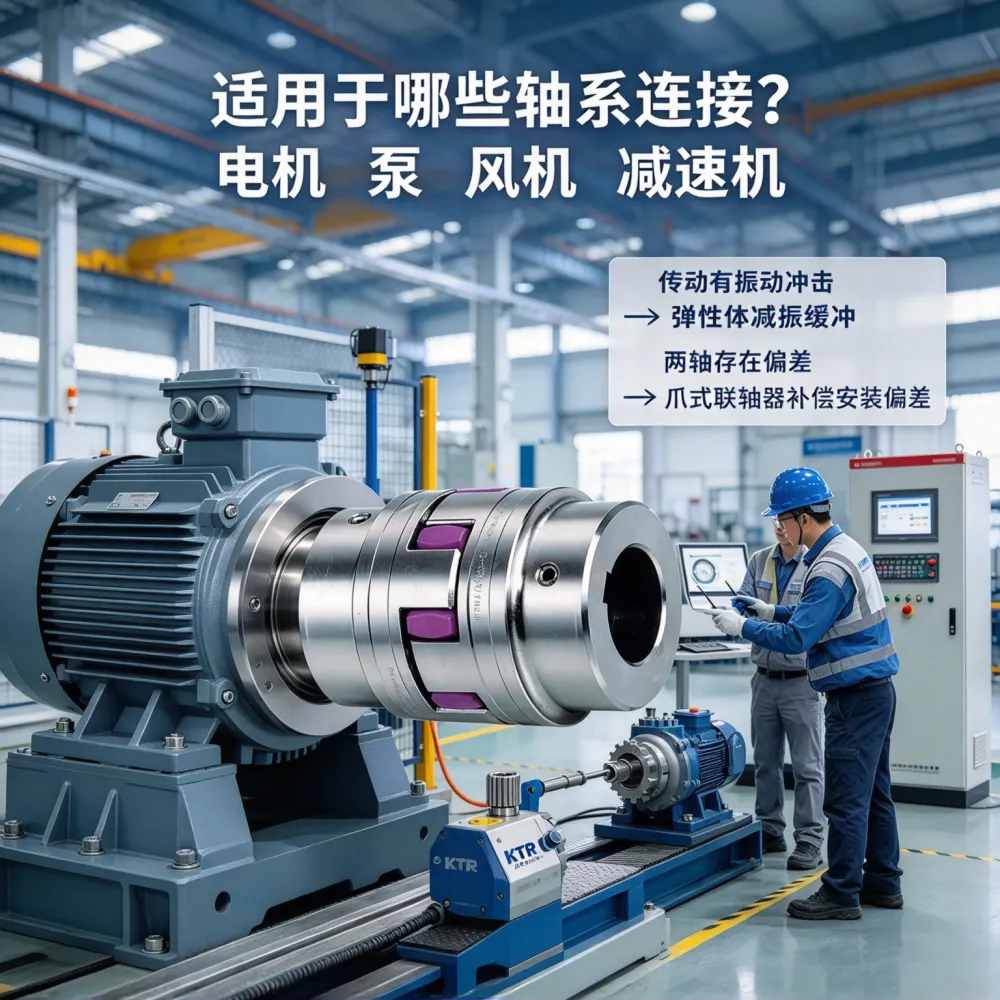

适用场景

电机与减速机：用于动力轴之间的弹性连接
泵类设备：补偿一定的轴系安装偏差并降低振动
风机设备：用于电机与风机轴连接
输送设备：适用于输送机及物料处理机械
工业机械：用于各种通用机械及设备传动

配套耗材

名称说明用途
ROTEX 42弹性体	98 Shore A T-PUR	弹性传动及减振
联轴器轮毂	1/1A等结构	轴端连接
加工孔轮毂	Ø25、Ø30等	匹配设备轴径
紧定螺钉	原厂规格	轮毂轴向固定
键连接件	按轴端配置	键连接传动
弹性体维修件	原厂配套	定期维护更换
