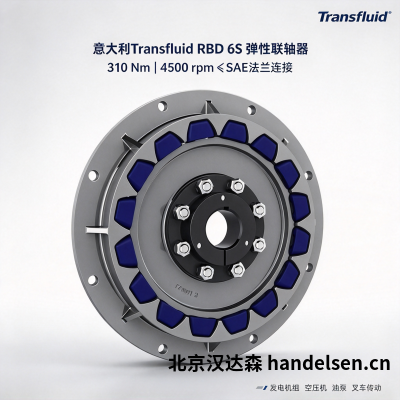

意大利Transfluid RBD 6S弹性联轴器 310Nm 4500rpm 发电机组泵组用
Transfluid RBD 6S 是一款弹性联轴器，由意大利 Transfluid（传斯罗伊）原厂研发制造。RBD 系列弹性联轴器用于固定的工业发动机传动系统，例如发电机组、油泵和空气压缩机组等传动系统中，也可用于地面移动设备，例如叉车等地面车辆设备中。

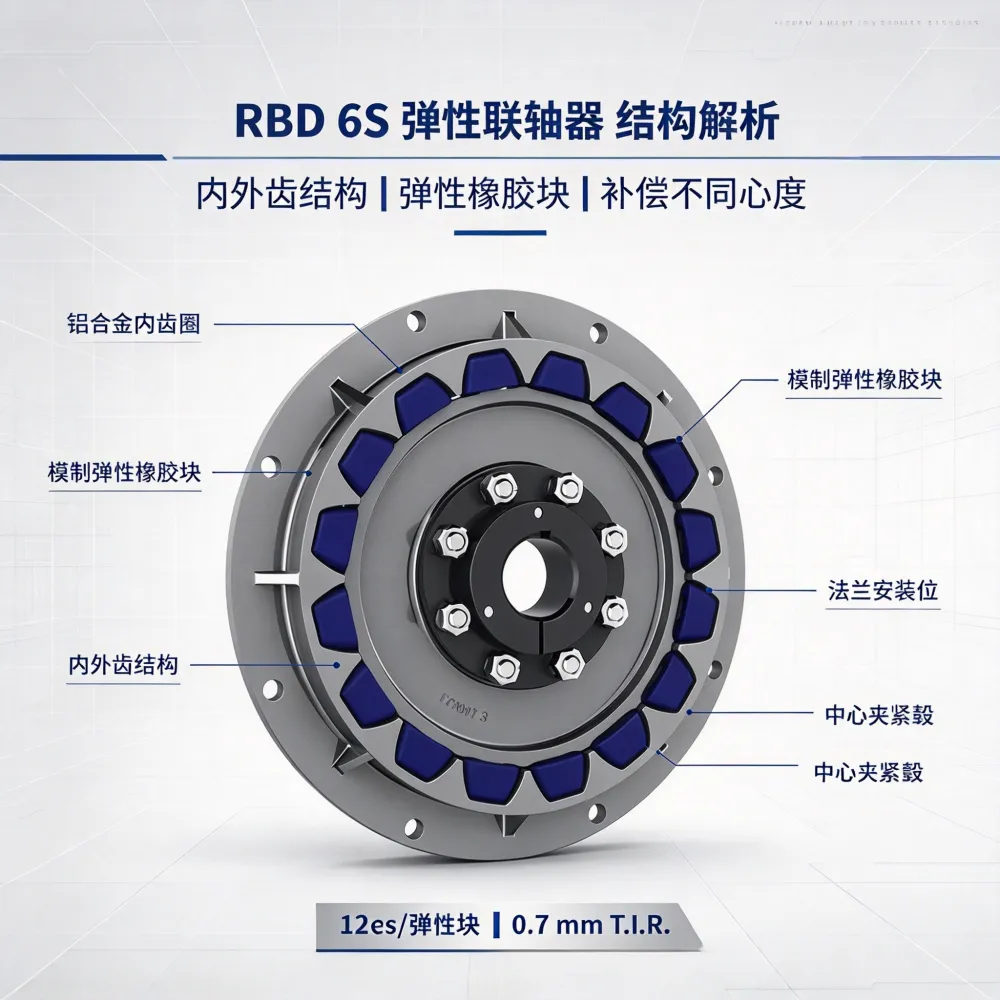

RBD 6S 采用内外齿结构，其中外齿配有特殊模制弹性橡胶块。外部铝合金内齿圈可直接与原动机的输出法兰相连接，齿形与模制弹性橡胶块匹配。RBD 弹性联轴器允许小量的轴向和径向不同心度。

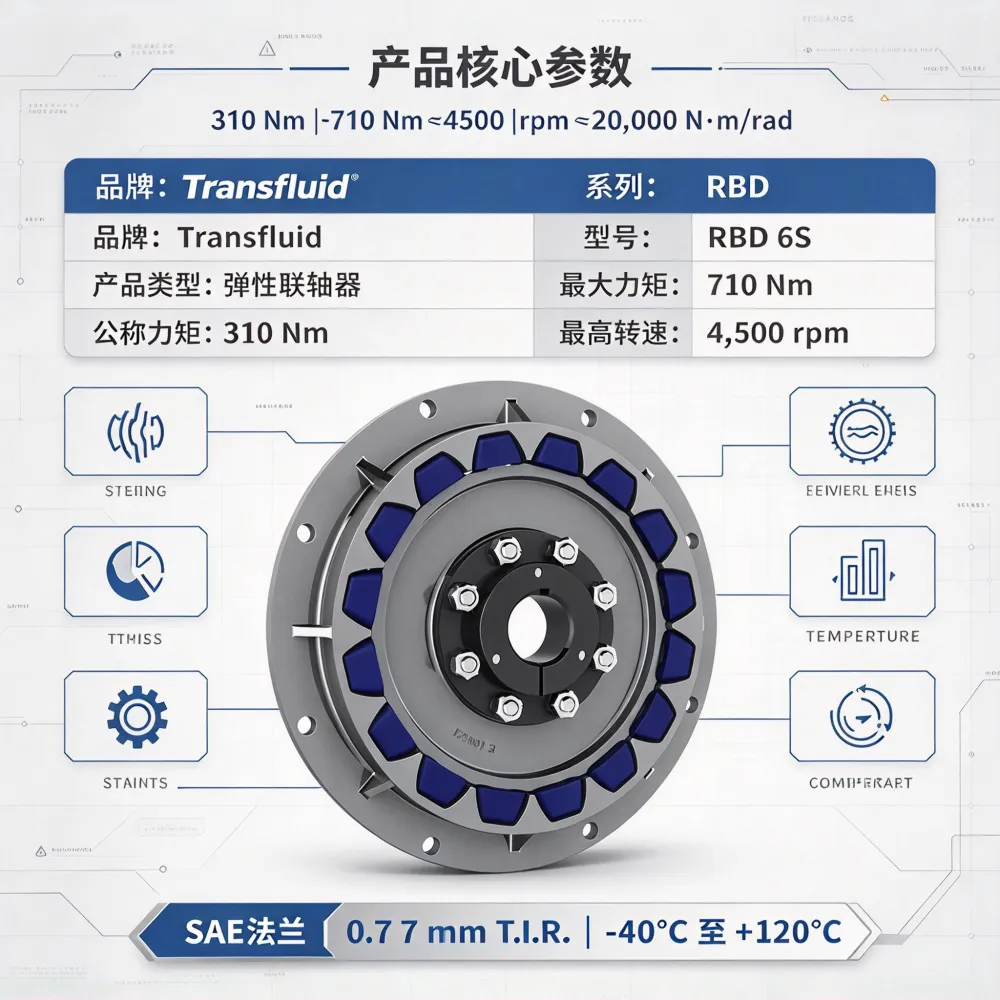

核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | Transfluid（意大利） |
| 系列 | RBD |
| 型号 | RBD 6S |
| 产品类型 | 弹性联轴器 |
| 公称力矩（TKN） | 310 Nm（邵氏硬度70°） |
| 最大力矩（Tmax） | 710 Nm |
| 连续震动力矩（10Hz） | 155 Nm |
| 最高转速 | 4,500 rpm |
| 齿数和弹性块数量 | 12 |
| 结构 | 内外齿结构 + 模制弹性橡胶块 |
| 允许不同心度 | 0.7 mm（T.I.R.） |
| 环境温度 | -40°C 至 +120°C |
| 连接方式 | SAE法兰标准 |
| 静刚度（CT） | 20,000 N·m/rad |
| 转动惯量 | 0.006 kgm² |
| 产地 | 意大利 |
功能特点
1. 内外齿结构配弹性橡胶块，传递力矩可调
RBD 6S 采用内外齿结构，外齿配有特殊模制弹性橡胶块。采用不同硬度的弹性橡胶块，传递力矩能力相应变化。外部铝合金内齿圈可直接与原动机输出法兰相连，齿形与弹性橡胶块匹配。
2. SAE法兰标准安装，装配便捷
RBD 联轴器标配 SAE 法兰连接，安装简便。轴向尺寸短、重量轻、尺寸小，适配空间受限的传动系统。
3. 允许轴向和径向不同心度，补偿安装偏差
RBD 6S 允许小量的轴向和径向不同心度（最大0.7 mm T.I.R.）。在发动机与从动设备之间的安装对中精度有限时，弹性联轴器可补偿偏差，减少轴系附加应力。
4. 减振降噪，延长传动系统寿命
弹性橡胶块可吸收发动机的扭转振动和冲击载荷，降低振动向从动设备的传递。在发电机组、泵组等连续运行设备中，减振特性有助于延长轴承和传动部件的使用寿命。
5. 多种配置可选，适配不同应用
RBD 系列可带或不带轮毂，带花键或平键键槽，带锥套锁紧联轴器（标准），带用于安装泵类的壳体。可按要求提供不同特性和硬度的弹性块。
适用场景
RBD 6S 弹性联轴器在工业传动中应用广泛：
发电机组：用于柴油发动机与发电机之间的连接，减振降噪
油泵与压缩机：用于固定式油泵和空气压缩机组驱动
叉车与地面移动设备：用于叉车等地面车辆的传动系统
船舶辅机：用于船舶辅助设备的动力传输
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 弹性橡胶块 | 邵氏硬度70° | 传递力矩部件，磨损后更换 |
| SAE法兰 | 标准接口 | 与原动机连接 |
| 轮毂 | 带或不带花键/键槽 | 适配不同轴端 |
| 锥套锁紧联轴器 | 标准配置 | 轴毂连接 |
订货说明
RBD 6S 采用 Transfluid 标准型号编码体系。
订货时建议确认以下信息：
型号：RBD 6S
公称力矩要求（310 Nm）
连接方式（SAE法兰）
轮毂配置（带/不带花键或键槽）
弹性块硬度（标准70°或特殊要求）
是否需要ATEX认证
