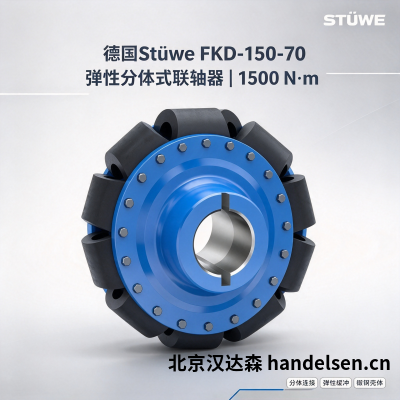

德国Stüwe FKD150-70弹性联轴器 1500Nm 3600rpm 泵组减速机用
Stüwe FKD-150-70 是一款弹性分体式联轴器，由德国 Stüwe GmbH 原厂研发制造。Stüwe 成立于1948年，总部位于德国哈廷根，在轴毂摩擦连接和动力传动部件领域积累了超过75年的技术经验。

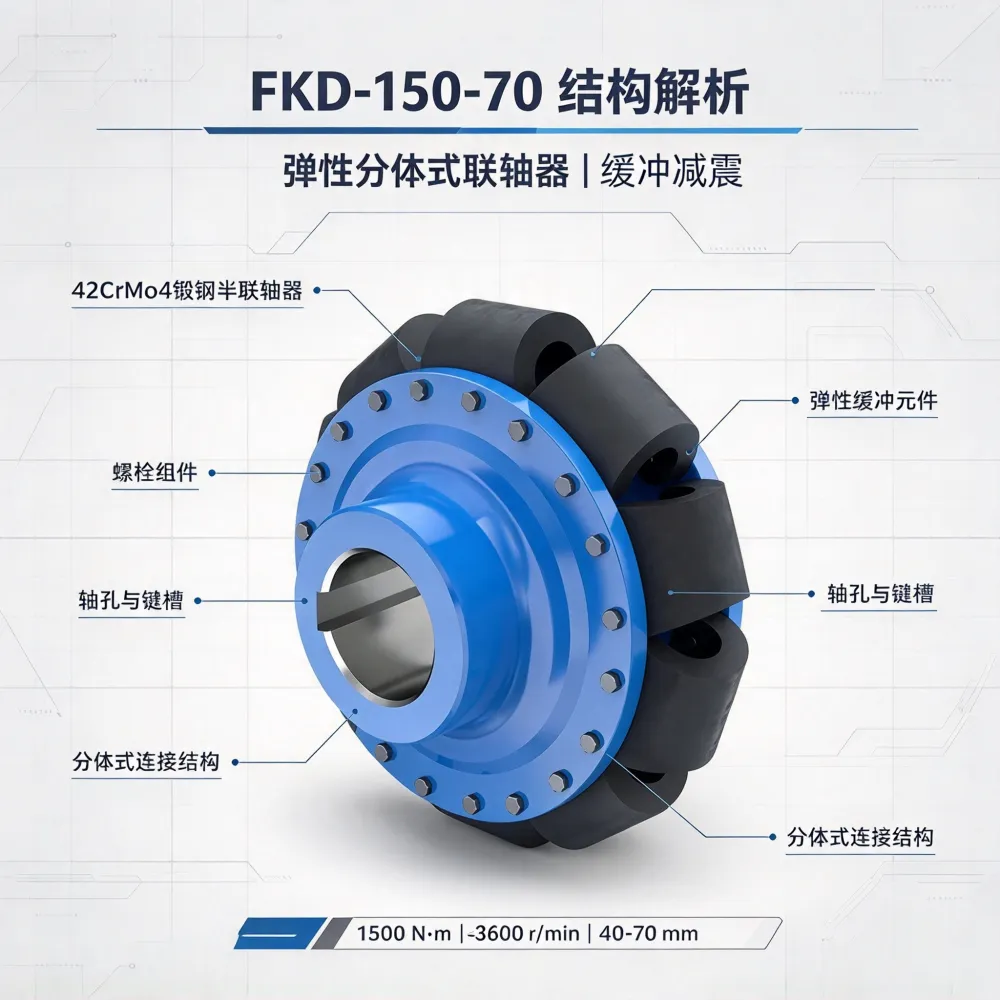

FKD-150-70 属于 Stüwe FKD 系列弹性分体式联轴器，采用两个半联轴器与中间弹性元件组成的分体式结构。公称扭矩 1500 N·m，许用转速 3600 r/min。轴孔直径范围 d1/d2 = 40-70 mm，适配中大型设备的动力衔接需求。半联轴器采用 42CrMo4 锻钢材质，经热处理强化，表面镀锌防锈。弹性元件可选丁腈橡胶（NBR）或聚氨酯（PU）。

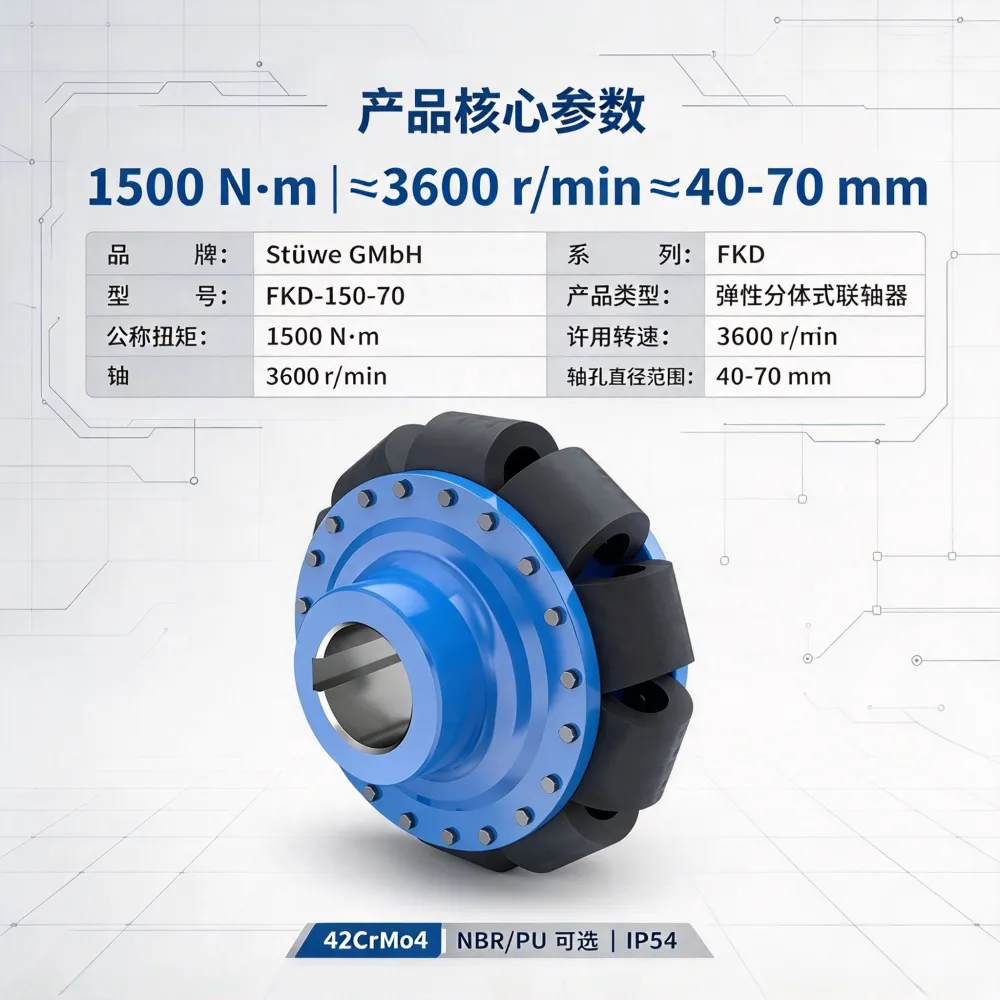

核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | Stüwe GmbH（德国） |
| 系列 | FKD |
| 型号 | FKD-150-70 |
| 产品类型 | 弹性分体式联轴器 |
| 公称扭矩 | 1500 N·m |
| 许用转速 | 3600 r/min |
| 轴孔直径范围 | d1/d2 = 40 – 70 mm |
| 轴孔类型 | 圆柱形孔（H7）/ 圆锥形孔（1:10）可选 |
| 径向补偿量 | ≤0.5 mm |
| 轴向补偿量 | ≤2 mm |
| 角向补偿量 | ≤1° |
| 半联轴器材质 | 42CrMo4 锻钢（表面镀锌防锈） |
| 弹性元件材质 | NBR（丁腈橡胶）/ PU（聚氨酯）可选 |
| 工作温度范围 | -30°C ~ +80°C（NBR）/ -20°C ~ +90°C（PU） |
| 安装方式 | 键连接 + 螺栓紧固 |
| 防护等级 | IP54 |
| 产地 | 德国 |
功能特点
1. 分体式结构设计，安装无需拆解轴系
FKD-150-70 采用分体式结构，由两个半联轴器与中间弹性元件组成。安装时只需通过螺栓将半联轴器与设备轴固定，再对接中间元件即可完成装配。在泵组、减速机等设备的安装和维修中，无需拆解轴系，降低了安装调整难度。
2. 弹性元件补偿偏差，减少附加力
联轴器通过中间弹性元件传递扭矩，可有效补偿设备运行中出现的径向、轴向及角向偏差。弹性元件的缓冲作用能吸收设备启动与运行时的振动冲击，降低噪音，减少设备轴承和齿轮等部件的磨损。
3. 锻钢半联轴器，承载能力强
半联轴器采用 42CrMo4 锻钢材质，经热处理强化。锻钢材质具备良好的刚性与耐磨性，长期承受扭矩不易变形。表面镀锌防锈处理使联轴器可耐受潮湿、多尘的车间环境。
4. 弹性元件可单独更换，降低维护成本
若弹性元件出现老化或磨损，可单独更换，无需整体更换联轴器。日常维护仅需定期检查螺栓紧固状态和弹性元件有无裂纹，维护成本较低。

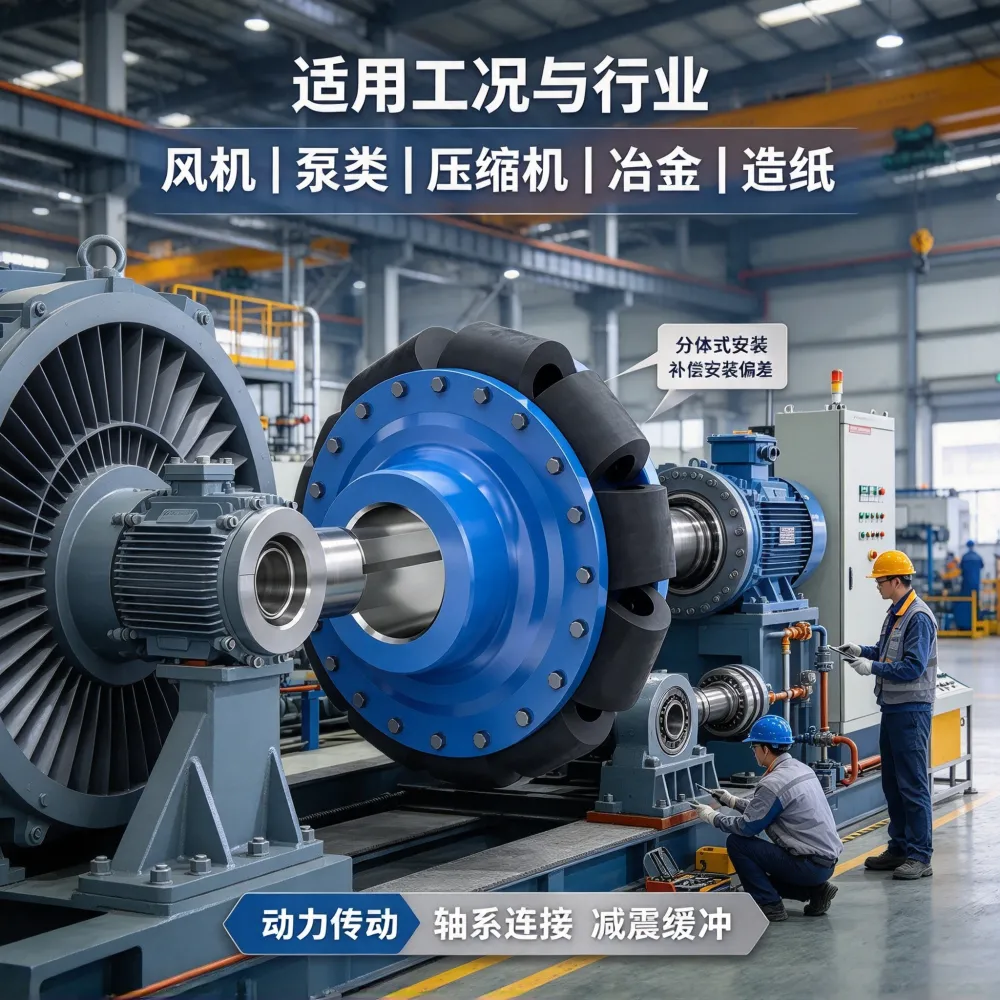

适用场景
FKD-150-70 在工业动力传动中应用广泛：
泵组与减速机：用于中大型泵组和减速机的动力衔接
风机与压缩机：用于风机、压缩机的驱动连接
连续生产线：适配纺织、印刷、输送等连续生产设备的传动需求
通用工业设备：用于各类中大型工业设备的轴系连接
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 弹性元件 | NBR / PU | 磨损后单独更换 |
| 连接螺栓 | 高强度螺栓 | 联轴器安装紧固 |
| 键 | 标准平键 | 轴与半联轴器连接 |
订货说明
FKD-150-70 采用 Stüwe 标准型号编码体系：
FKD = 弹性分体式联轴器系列
150 = 规格代码
70 = 轴孔直径代码
订货时建议确认以下信息：
型号：FKD-150-70
轴孔类型：圆柱形孔（H7）/ 圆锥形孔（1:10）
弹性元件材质：NBR / PU
轴孔直径 d1/d2
