KTR ROTEX GS无间隙弹性体联轴器

KTR各类型弹性联轴器介绍



1、弹性套柱销联轴器 (KTR REVOLEX KX)：这种联轴器的构造与凸缘联轴器相似，只是用套有弹性套的柱销代替了联接螺栓。因为通过蛹状常用耐油橡胶，以提高其弹性。半联轴器与轴的配合孔可作成圆柱形或圆锥形。



2、弹性柱销联轴器（KTR POLY-NORM）：工作时转矩通过两半联轴器及中间的尼龙柱销而传给从动轴。为了防止柱销脱落，在半联轴器的外侧，用螺钉固定了挡板。这种联轴器与弹性套柱销联轴器很相似，但转矩的能力很大，结构更为简单，KTR弹性177联1858轴3804器安装、制造方便，耐久性好，也有一定的缓冲和吸振能力，允许被联接两轴有一定的妯向位移，适用于轴向窜动较大、正反转变化较多和起动频繁的场合，由于尼龙柱销对温度较敏感，故使用温度限制在-20～+70°C的范围内。



3、星形弹性联轴器（KTR ROTEX）：两半联轴器上均制有凸牙，用橡胶等类材料制成的星形弹性件，放置在两半联轴器的凸牙之间。工作时，星形弹性件受压缩并传递转矩。这种联轴器允许轴的径向位移为0.2mm，KTR弹性177联1858轴3804器偏角位移为1°30'。因弹性件只受压不受拉，工作情况有所改善，故寿命较长。



4、梅花形弹性联轴器（KTR ROTEX）：其结构形式及工作原理与星形弹性联轴器相似，但半联轴器与轴配合的孔可作成圆柱形或圆锥形，并以梅花形弹性件取代星形弹性件。弹性件可根据使用要求选用不同硬度的聚氨酯橡胶、铸型尼龙等材料制造。工作温度范围为-35～+80°C，短时工作温度可达100°C，传递的公称转矩为16～25000Nm。

KTR 梅花弹性联轴器



5、膜片联轴器(KTR RADEX-N)： 其弹性元件为一定数量的很薄的多边环形（或圆环形）金属膜片叠合而成的膜片组，在膜片的圆周上有若干个螺栓孔，用绞制孔用螺栓交错间隔与半联轴器相联接。这样将弹性元件上的弧段分为交错受压缩和受拉伸的两部分，拉伸部分传递转矩，压缩部分趋向皱折。当机组存在轴向、径向和角位移时，金属膜片便产生波状变形。



6、曲面齿联轴KTR BOWEX：用于挠性传动，在轴向，径向和角向有很强的纠偏能力。由于双曲面齿的结构能有效地避免因角向和径向偏差造成局部应力集中的现象，因而BOWEX二联轴器几乎不会产生磨损。KTR弹性177联1858轴3804器钢质轴套和尼龙齿套的材料配合保证了在连续传动中齿接触面之间的摩擦力非常小，不用维护。由于BOWEX．联轴器是双节式结构，角向和径向安装偏差产生的应力可以忽略，角速度不会出现周期性波动。BOWEX联轴器可以适用于水平和垂直安装，不需要任何特殊的装配工具。



7、波纹管联轴器（KTR TOOLFLEX）是用外形呈波纹状的薄壁管（波纹管）直接与两半联轴器焊接或粘接来传递运动的。这种联轴器的结构简单，外形尺寸小，加工安装方便，传动精度高，主要用于要求结构紧凑，传动精度较高的小功率精密机械和控制机构中.



 KTR ROTEX-14 AI-D、ROTEX-19 AI-D、ROTEX-38 EN-GJL-250、BOWEX M-24、KTR400- KTR 45*75、DSM180L、KTR203-38*65、RADEX-NN35 1.0-22/6.5-22、RADEX-NN35 6.5-KTR 19/6.5-22、ROTEX 19ST 98SHA18/18、KTR206-25*50、ROTEX 55、ROTEX 48、ROTEX 42、KTR ROTEX 75、IR400-U-A01-02-02-02-02-T1、KTR200-50x80、KTR200-55X85、KTR200-KTR 60x90、BOWEX M-32, D01032003、KTR 603 - 24x50、KTR 250 - 35x47、ktr 105-24x47、KTR ktr 250-8x15



 KTR轴套型式

KTR弹性联轴器

KTR基本型：AR ADR型（3部件）

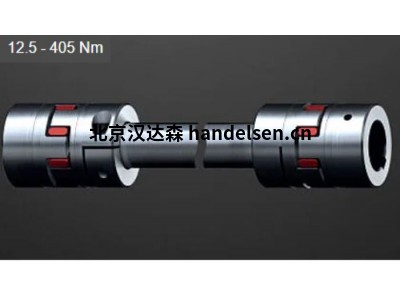

KTR带中间体型：AZR型

KTR基本型:PKZ PKD 偏差 紧固螺丝 弹性元件

KTR弹性套柱销联轴器KTR联轴器汉达森吴亚男

KTR KT型 轮胎式弹性联轴器

KTR BOWEX曲面齿联轴器：基本系列、配IEC-电机的KTR联轴器

常见规格型号：

KTR弹性垫圈Rotex-Stern 110, 95 Shore A

KTR弹性177联1858轴3804器

KTR联轴器 ROTEX 110 GGG40 1459822

KTR弹性体 Rotex-Stern 110 64, ShoreDF

KTR联轴器 R28/38.28*35/25*35

KTR联轴器 ROTEX55-98ShA (31.75+5)

KTR联轴器 R 42.42x075-D-25

KTR联轴器 R 24.28-B-17

KTR联轴器 ROTEX42-98ShA(25.4+55)

KTR联轴器 PK550/8

KTR联轴器 PK400/12

KTR弹性177联1858轴3804器

KTR联轴器 COUPLING24/28 98SHA-GS 2.6-20 6.0-17PC1

KTR联轴器 COUPLINGGS24/28 98SHA-GS 2,5-D24H7 2,5-D17H7PC2

KTR联轴器 COUPLINGROTEX 19ST 98SHA1-D20/1a-D24PC2

KTR联轴器 ROTEX19

KTR联轴器 ROTEX 24 ST 92SHA 1-DIA24/1-DIA28

KTR联轴器 ROTEX90 98SHA

KTR联轴器 IR400-U-A01-02-02-02-02-02-T1

KTR联轴器 NVT-37-9-0-320-250-D3

KTR联轴器 M146239 GR42 53907-3-1 200℃

KTR联轴器 ROTEX28

KTR联轴器 ROTEX-42(GG25 12NR)

KTR联轴器 ROTEX 75 ST 95SHA 80*100/50*85
