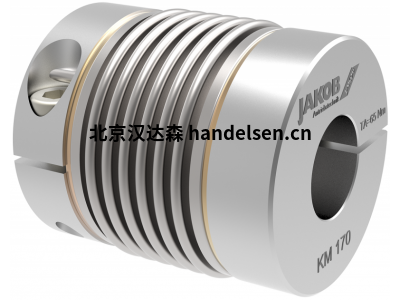

德国JAKOB Antriebstechnik金属波纹管联轴器

在驱动和夹紧技术方面，JAKOB Antriebstechnik 是您可靠的合作伙伴，专门满足客户的特定要求。

40 多年来，JAKOB Antriebstechnik以抗扭刚性金属波纹管联轴器而闻名，这是一种特殊类型的伺服联轴器。JAKOB Antriebstechnik公司的产品组合中逐渐增加了新的产品领域，因此在驱动技术领域，JAKOB Antriebstechnik现在不仅提供金属波纹管联轴器，还提供弹性体或爪形联轴器、用于最小驱动器的微型联轴器以及间隔联轴器或万向轴扭矩传输距离可达六米。我们在安全离合器和扭矩限制器领域的众多系列也确保了可靠的过载保护。



JAKOB Antriebstechnik KXL

• 扭矩范围：4,000 - 70,000 Nm

• 3 件式设计 - 组装简单

• 法兰轮毂或锥形夹紧环轮毂

：60 - 220 mm

• 无背隙，精确的扭矩传输 - 高扭转刚度

• 低质量力矩惯性

• 较大的允许轴不对中



JAKOB Antriebstechnik KHS

• 两侧铝制锥形夹紧环毂

• “高速版本”，转速高达 57,000 rpm

• 低惯性矩 - 高平衡质量

• 扭矩范围：25 - 700 Nm

• 轴直径：6 - 60毫米



JAKOB Antriebstechnik KPS

• 用于与空心轴集成连接的膨胀锥

• 4 轴波纹管 - 总长度较短

• 扭矩范围：2 - 600 Nm

• 轴直径：D1：3 - 68 mm / D2：8 - 48 mm

• 内部轴向止动用于滑入式组件



JAKOB Antriebstechnik KPP

• 采用无间隙插入原理的轮毂变型

• 可以盲装（可插拔）

• 扭矩范围：10 - 600 Nm

• 轴直径：6 - 70 mm

• 坚固的全金属设计

• 高运行可靠性 - 高达 200° C



JAKOB Antriebstechnik KGE

• 用于标准化法兰连接 DIN - EN - ISO 9409 - 1

• 两件式连接法兰 • 紧凑的尺寸

• 扭矩范围：40 - 2000 Nm

• 轴径：12 - 90 mm

• 输出侧易于组装 EASY 夹紧中心



JAKOB Antriebstechnik KE

• 两侧带有法兰轮毂，用于可变安装

• 2 - 4 - 6 个波纹金属波纹管

• 高运行速度/旋转对称设计





JAKOB Antriebstechnik用于特殊解决方案的金属波纹管联轴器



JAKOB Antriebstechnik KM/KSD 组合

• 例如，用于连接具有不同轴径的输入-输出

- 用于大直径的径向夹紧轮毂 | 用于小直径的锥形夹紧衬套



JAKOB Antriebstechnik形状配合的轮毂设计

• 带有附加键槽的夹紧轮毂

• 带有内部齿轮的特殊轮毂，例如 DIN 5480

• 用于异形轴的低背隙插件或滑动组件 • 作为过载情况下的强制驱动（注意金属波纹管的 Tmax！ )

• 可根据要求提供所有系列



JAKOB Antriebstechnik强制夹带作为波纹管破裂保护

• 通过内部强制夹带（爪形止动）提供波纹管破裂保护

，以在金属波纹管因过载或不允许的高

轴错位而出现缺陷时提高可靠性。通常可以作为所有系列的特殊版本。



JAKOB Antriebstechnik带垫片 WDZ 的金属波纹管联轴器

• 总长度从 105 到 450 毫米不等

• 可根据客户要求定制设计

• 参见“间隔联轴器”下的数据表



JAKOB Antriebstechnik防爆联轴器KG-VA-Sonder

• 基于 KG-VA 系列的金属波纹管联轴器，采用不锈钢设计，

根据指令 94/9 EG - ATEX 95 在潜在爆炸区域
