品牌介绍

KBK Antriebstechnik GmbH 是德国专业的传动技术公司，总部位于德国，专注于高精度联轴器、安全联轴器和传动元件的研发与制造。KBK 产品以德国精密制造工艺、卓越的传动性能和丰富的模块化变体著称，在全球伺服驱动、自动化设备、机床、食品制药、包装机械等精密传动领域广泛使用，是高精度联轴器领域公认的专业制造商。

产品概述

KBK 缝隙联轴器（又称弹簧梁联轴器 / Federstegkupplungen）采用独特的缝隙结构设计，通过不同角度布置的弹性缝隙梁，可在传递扭矩的同时补偿轴的径向、角向和轴向偏移。产品具备绝对无间隙（spielfrei）和高扭转刚度（hohe Steifigkeit），在动态伺服驱动中实现极高的定位精度和重复定位精度。紧凑的尺寸设计可在小体积下传递相对较高的扭矩，适合空间受限的精密传动场合。

全系列提供两种轮毂连接形式：

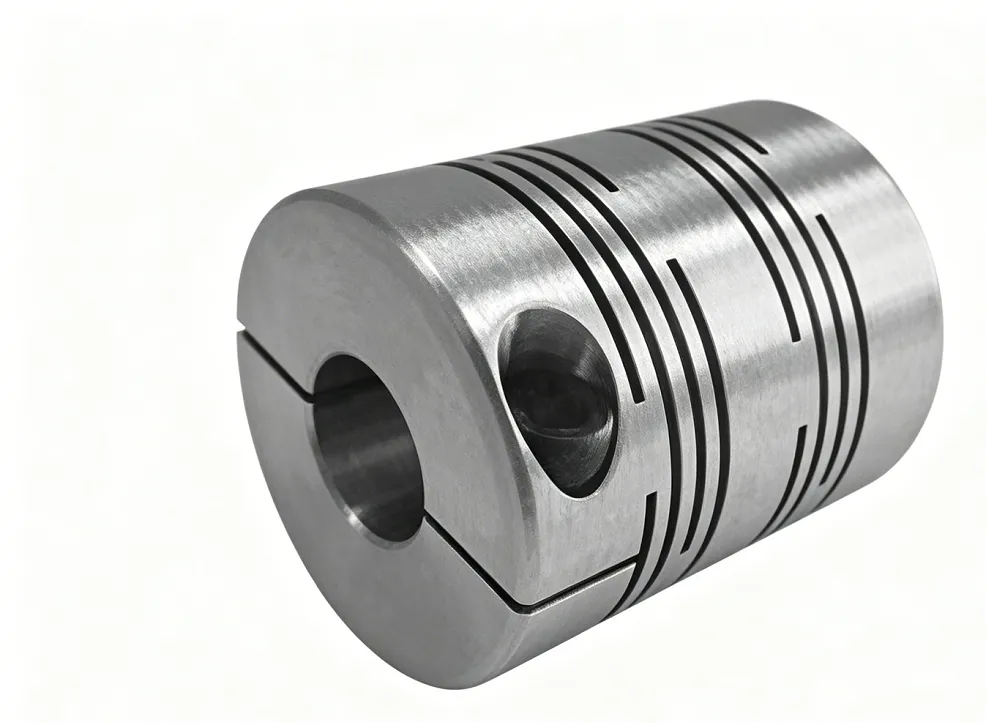

KBFK 夹紧轮毂型（mit Klemmnaben），轴径 3～40mm，扭矩 3～240Nm，通过夹紧螺钉实现无间隙抱紧连接，拆装方便不损伤轴；

1. 结构：两端均为对半剖开的分体夹壳轮毂；附带二维工程图纸；孔径公差H7；DIN6885 标准平键槽可选；预钻孔在表格中标记*。

2. 材质：铝合金（AL）、不锈钢（VA）；特殊材质可咨询。

3. 订货编码格式（与 KBFK 规则一致）KBFH /规格‑D1孔径‑D2孔径‑材质

• 标准孔：KBFH /30‑8‑12‑AL

• 带平键槽：KBFH /30‑N6‑N6‑AL（带键槽仅限两端孔径相同）

• 预钻孔：KBFH /30‑P‑P‑AL

主要性能参数范围

• 额定扭矩 TKN：铝合金 7‑180 Nm；不锈钢 16‑240 Nm

• 适用轴径：6‑40 mm（对比 KBFK *小轴径 3 mm，KBFH *小轴径更大）

• 规格：25、30、40、50、60、70、80；规格数字代表联轴器外径。

• **转速：3500‑8000 min⁻¹；小规格 25 ** 8000rpm，**规格 80 ** 3500rpm。

• 允许轴偏移补偿

• 径向 ΔKr：0.10‑0.15 mm

• 轴向 ΔKa：0.33‑1.0 mm

• 角度 ΔKw：1.0°‑1.5°

• 扭转刚度 CT：铝合金 733‑78189 Nm/rad；不锈钢 1558‑229524 Nm/rad；规格越大刚度越高。

• 转动惯量 J：铝合金 0.00228‑0.96240 g・m²；不锈钢版本惯量更高。

• 紧固件：ISO4762 内六角螺钉，M3~M8，规定拧紧力矩。

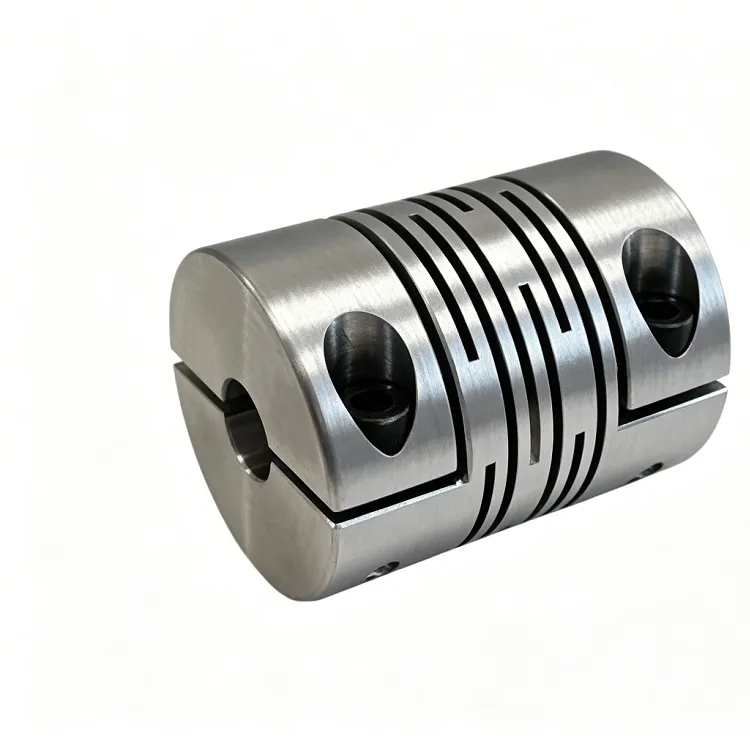

KBFH 分体式（in Halbschalenausführung），轴径 6～40mm，扭矩 10～240Nm，采用分体式结构，可径向安装，无需移动电机和负载即可完成装配，适合空间受限和维护频繁的场合。产品提供铝合金和不锈钢两种材质，不锈钢版本特别适合食品、饮料和制药技术领域的洁净传动和腐蚀性环境。安装快速简单，几分钟即可完成装配，实现无间隙、坚固、灵活的精密传动。

1. 结构：夹紧轮毂开槽联轴器；提供二维工程图纸；孔径标准公差 H7；平键槽为可选配置；预钻孔用*标记。

2. 材质：铝合金（AL）、不锈钢（VA）；特殊材质可咨询定制。

3. 订货编码规则KBFK /规格 - D1孔径 - D2孔径 - 材质

   带键槽版本仅允许两端孔径相同。

• 普通钻孔：KBFK /30‑8‑12‑AL

• 带平键槽：KBFK /30‑N6‑N6‑AL

• 预钻孔：KBFK /30‑P‑P‑AL

关键性能参数范围

• 额定扭矩 TKN：铝制 3‑190 Nm；不锈钢 6‑240 Nm

• 适用轴径：3‑40 mm

• **转速：3500～10000 min⁻¹，随规格增大转速降低；*小规格 16 ** 10000rpm，**规格 80 ** 3500rpm。

• 允许轴偏移补偿

• 径向 ΔKr：0.10‑0.15 mm

• 轴向 ΔKa：0.33‑0.85 mm

• 角度 ΔKw：1.0°‑2.0°

• 扭转刚度 CT：铝合金 76‑12750 Nm/rad；不锈钢 513‑229524 Nm/rad；规格越大刚度越高。

• 转动惯量 J：随规格从 0.00028 g・m² 上升至 0.89010 g・m²；不锈钢版本惯量明显高于铝合金。

• 连接螺钉：M2.5～M8 内六角螺钉（ISO4762），规定拧紧扭矩 TA。
