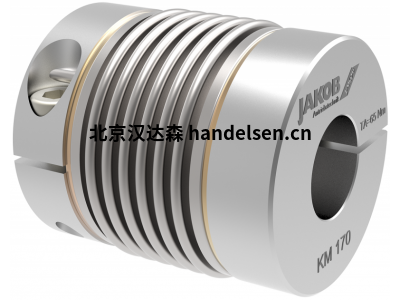

JAKOB 金属波纹管联轴器KM系列

 特点：

•易于夹紧的轮毂，易于两侧安装

•6波纹波纹管-经济高效的标准系列

•扭矩范围：20-1,300 Nm

•轴直径：8-85 mm

JAKOB 金属波纹管联轴器KM系列产品型号及特点：




1、JAKOB 金属波纹管联轴器KM20：

Øa=56，c=19,f=M6,g=30,h=8,L=70,D1=30G6, D2=35H6;

技术指标：

标称扭矩：20 Nm

最大扭矩：40 Nm

扭转刚度：5.2 Nm / arcmin

质量转动惯量：0.17 10kgm²

最高 轴向轴未对准：±0.8毫米

最高 侧向轴偏移：0.25毫米

轴向弹簧刚度：51 N / mm

横向弹簧刚度：190 N / mm

工作温度范围：-40°至+ 200°C

允许的运行速度：最大 14,000转

D1 / 2分钟/最大=Ø8/Ø32毫米

质量：约0.37公斤



材质设计：

波纹管：不锈钢1.4571

花鼓：高强度铝

夹紧螺丝：ISO 4762-FKL 12.9

压线：黄铜

货号MB - 064 07709

2、JAKOB 金属波纹管联轴器KM60：

Øa=66，c=22,f=M8,g=33,h=9,L=77,D1=28G6, D2=42H6;



技术指标：

标称扭矩：60 Nm

最大扭矩120 Nm

扭转刚度：8.7 Nm / arcmin

质量转动惯量：0.29 10kgm²

最高 轴向轴未对准：±0.9毫米

最高 横向轴偏移：0.3毫米

轴向弹簧刚度：49 N / mm

横向弹簧刚度：260 N / mm

工作温度范围：-40°至+ 200°C

允许的运行速度：最大 14,000转

D1 / 2分钟/最大=Ø13/Ø35mm

重量：约0.5公斤



材质设计：

波纹管：不锈钢1.4571

花鼓：高强度铝

夹紧螺丝：ISO 4762-FKL 12.9

压线：黄铜

货号：MB - 064 07711



3、JAKOB 金属波纹管联轴器KM80：

Øa=82，c=28,5,f=M10,g=38,h=11,5,L=90,D1=30G6, D2=42H6;



技术指标：

公称转矩：80 Nm

最大扭矩：160 Nm

扭转刚度：14 Nm / arcmin

质量转动惯量：0.79 10kgm²

最高 轴向轴未对准：±1毫米

最高 横向轴偏移：0.3毫米

轴向弹簧刚度：45 N / mm

横向弹簧刚度：280 N / mm

工作温度范围：-40°至+ 200°C

允许的运行速度：最大 11,000转

D1 / 2分钟/最大=Ø16/Ø43mm

重量：约0.8公斤



材质设计：

波纹管：不锈钢1.4571

花鼓：高强度铝

夹紧螺丝：ISO 4762-FKL 12.9

压线：黄铜

货号：MB - 064 07712



JAKOB Antriebstechnik为机床制造中的驱动器相关的所有问题提供解决方案已有40多年的历史了。



JAKOB Antriebstechnik伺服联轴器（或联轴器）是我们产品系列的一部分，这也标志着JAKOB Antriebstechnik的起源。这类产品的联轴器以正确的角度无间隙地以正确的角度将扭矩从输入轴传递到输出轴，并且根据设计，还可以用作补偿联轴器，从而补偿相当大的轴偏心。此外，我们的伺服联轴器具有最大的扭转刚度和最小的惯性矩。高平衡质量使得即使在高速下也可以实现出色的操作性能。



JAKOB Antriebstechnik伺服联轴器产品区域包括四个核心区域：JAKOB 金属波纹管联轴器，JAKOB 弹性体联轴器（爪形联轴器），JAKOB 微型联轴器和JAKOB 间隔联轴器。
