Janitza UMG 103-CBM 紧凑型电能分析仪用于低压配电柜分项计量

Janitza UMG 103-CBM 紧凑型电能分析仪用于低压配电柜分项计量

品牌介绍

Janitza electronics GmbH 是德国电能测量技术专业制造商，总部位于德国黑森州 Lahnau。公司 1986 年从 1961 年成立的 Eugen Janitza GmbH 分出，为家族企业第二代，从*初约 30 人发展为业务覆盖全球 90 多个国家的解决方案提供商。Janitza 专注电能测量技术、电网可视化软件 GridVis、电能质量监测和剩余电流监测（RCM），产品应用于数据中心、能源网络、工业和关键基础设施，满足 ISO 50001 能源管理要求。Janitza 以德国制造和技术创新著称，是全球电能测量和电能质量监测领域的**供应商。

产品概述

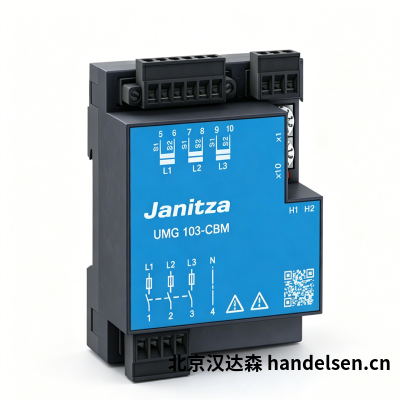

Janitza UMG 103-CBM 是紧凑型通用测量设备，DIN 导轨安装，宽仅 4 个模数单元（71.5mm），适用于低压配电系统。设备从测量电压直接取电，无需单独供电，单相 115-277V 或三相 80-277V（±10%），50/60Hz，功耗** 1.5VA。3 个电压输入（300V CATIII）和 3 个电流输入，支持 TN 和 TT 系统。电流额定 5A，量程 6A，分辨率 0.1mA。谐波分析至 40 次（V/A），有功电能 0.5S 级精度（.../5A），电压电流精度 0.2%。内置 4MB 存储器，带时钟和电池，本地数据备份。RS485 接口 Modbus RTU/Slave 协议，可作为从机接入 UMG 604E 等主机或直接连接 PC。螺丝端子快速安装，低安装深度适配子配电箱。配套 GridVis 软件。

应用场景

1. 低压配电柜分项计量从机采集用于低压配电柜各馈线回路，作为从机接入 UMG 604E 等主机，分项计量电能。4TE 紧凑型节省柜内空间；从测量电压取电无需单独供电；0.5S 级电能精度；RS485 Modbus 组网；螺丝端子快速安装；特别适合子配电箱。

2. 工业车间能耗监测与谐波分析用于车间配电箱、生产线，监测电能消耗和电流谐波。40 次谐波分析变频器和电力设备干扰；4MB 存储历史数据；时钟电池断网不丢数据；Modbus 接入能源管理系统；GridVis 软件可视化分析。

3. 子配电箱与终端回路测量用于子配电箱、楼层配电箱、终端回路，低安装深度适配小型配电箱。4TE 宽度；从测量电压取电；TN/TT 系统兼容；3 电压 + 3 电流输入；成本经济；适合大量布点。

4. 工业 4.0 前端数据采集作为工业 4.0 前端测量数据采集节点，接入上层主站系统。Modbus RTU 从机；与 UMG 96RM-E 等主设备配合；GridVis 统一数据库；标准接口集成；实时数据上传；适合分布式测量网络。

5. 电能质量初步监测与限值报警用于变频器、UPS、节能设备供电回路，初步监测谐波和电能质量。40 次电流谐波；限值越限报警；数字输出开关操作；4MB 存储事件记录；低成本电能质量监测节点。
