精密的动力纽带：KTR BOWEX M-32 齿轮联轴器 —— 高扭矩、高补偿、免维护的传动核心解决方案

 精密的动力纽带：KTR BOWEX M-32 齿轮联轴器 —— 高扭矩、高补偿、免维护的传动核心解决方案

在机械动力传递的精密网络中，联轴器扮演着至关重要的“纽带”角色。它不仅要可靠地传递扭矩，还需有效补偿各类安装偏差，

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

吸收振动冲击，保障整个传动系统的平稳高效运行。在众多工业级联轴器解决方案中，德国KTR公司旗下的BOWEX系列齿轮联轴器以其性能和可靠性享誉全球。而BOWEX M-32型号，作为该系列中的主力中型规格，凭借其精心设计的功能参数，成为众多苛刻工业应用场景下的动力传递核心。

一、 BOWEX M-32：为严苛工况而生的动力枢纽

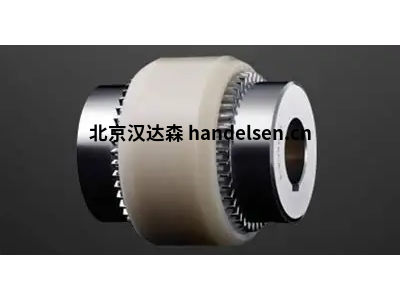

BOWEX M-32 是KTR BOWEX系列齿轮联轴器中的一个标准型号。其名称“M-32”直接关联其核心设计参数：

·         “M”：代表该联轴器属于标准尺寸系列。

·         “32”：指示其标称转矩 TKN (额定扭矩) 等级。对于BOWEX M-32，其标称转矩 TKN 为 5000 Nm。这是其传递持续扭矩能力的核心指标。

这款联轴器专为需要传递中高扭矩、同时要求高扭转刚度和优异偏差补偿能力的应用而设计。其结构紧凑，扭矩密度高，特别适用于空间受限但动力需求强劲的场合。

二、 核心功能参数解析：性能的基石

BOWEX M-32 的强大性能，直接体现在其关键的功能参数上：

1.      扭矩能力 (核心参数):

o    标称转矩 (TKN): 5000 Nm - 这是联轴器在标准条件下能够连续传递的扭矩值，是选型的基本依据。

o    大转矩 (TK max): 10000 Nm - 短时间内联轴器所能承受的大扭矩峰值（例如启动或过载冲击），通常是 TKN 的 2倍。

o    试验转矩 (TK proof): 7500 Nm - 联轴器出厂前需通过此扭矩的静态测试而不产生变形，通常是 TKN 的 1.5倍。

o    许用转速 (n max): 高可达 8500 rpm (具体取决于轴孔尺寸和动平衡等级) - 保证安全运行的高旋转速度。在高转速应用（如涡轮机械、高速电机）中至关重要。

2.      轴孔连接范围:

o    BOWEX M-32 提供极其灵活的轴孔适配能力。其允许的轴径范围 (d1/d2) 典型值约为 30 mm 至 60 mm (具体范围需查阅新KTR样本，可能略有差异)。这覆盖了非常广泛的电机、减速机、泵、风机等设备的输出/输入轴。

o    提供多种轴孔形式：圆柱形轴孔 (带键槽或无键槽)、锥形轴孔 (带键)、退卸套筒轴孔等，满足不同安装固定需求。

o    允许的大轴孔深度也是重要参数，确保有足够的配合长度传递扭矩。

3.      偏差补偿能力 (关键优势):

o    径向偏差 (ΔKr): 通常可达 0.4 mm - 补偿两连接轴中心线不重合的程度。

o    轴向偏差 (ΔKa): 通常可达 ±1.5 mm 甚至更大 - 补偿两轴沿轴线方向的相对位移（伸缩）。

o    角度偏差 (ΔKw): 通常可达 1.0° - 补偿两连接轴中心线之间的夹角。

o    综合偏差： BOWEX齿轮联轴器的优势在于能够同时补偿上述三种偏差。其内部齿轮啮合设计允许内外齿套之间产生相对运动，从而实现出色的多向补偿，显著降低因安装对中误差或运行中设备位移（如热胀冷缩、基础沉降）引起的附加载荷和振动。

4.      扭转特性:

o    扭转刚度 (Ct): BOWEX M-32 提供高扭转刚度。其刚度值远高于弹性联轴器（如梅花垫、膜片联轴器）。这对于需要精确同步传动（如机床主轴联动、轧机辊系）、防止扭振放大或要求快速响应的系统（如伺服驱动）是巨大优势。具体刚度值需参考KTR技术资料。

o    零间隙/低齿隙： 精密制造的齿轮副配合，确保在正反转切换时传递动力无延迟或冲击，适用于需要高定位精度的场合。

5.      惯量与重量:

o    转动惯量 (J): BOWEX M-32 的转动惯量相对较低（与其传递的扭矩相比）。这对于需要快速启停或高动态响应的驱动系统（如机器人关节、包装机械）非常重要，有助于减少加速所需的能量和缩短响应时间。

o    重量： 结构紧凑，材料利用率高，使其在同等扭矩等级下具有较轻的重量（典型重量范围在数公斤至十公斤级，具体取决于轴孔尺寸），有助于减小系统负载。

6.      环境适应性:

o    温度范围： 标准材料（如内外齿套采用高强度合金钢，齿面硬化；密封采用NBR）通常适用于 -30°C 至 +80°C (短时可达+100°C) 的环境。特殊密封材料（如FKM氟橡胶）可扩展至更高或更低温度。

o    润滑与密封： BOWEX M-32 采用终身润滑设计。出厂时已填充高性能长效润滑脂（通常是聚脲基或锂基复合脂），并由高效径向轴密封圈（通常为NBR或FKM）可靠密封，实现真正的免维护 (Maintenance-Free)。这大幅降低了运行成本和停机时间，尤其适用于难以接近或需要连续运行的设备。

o    防护等级： 良好的密封设计提供了对灰尘、湿气、喷溅水的防护。

三、 核心结构与技术优势

BOWEX M-32 的性能源于其精密的工程设计和制造：

·         双节齿轮啮合结构： 由两个带外齿的轮毂（连接输入/输出轴）和两个带内齿的齿套（通过螺栓连接成一体）组成。内齿套与外齿轮毂之间的齿轮副啮合是实现扭矩传递和偏差补偿的关键。

·         高强度材料与先进工艺： 轮毂和齿套采用高强度合金钢锻造或铸造，齿部经过精密磨削和表面硬化处理（如渗碳淬火、感应淬火），确保的承载能力、耐磨性和疲劳强度。

·         优化的齿形设计： 采用特殊齿形（如鼓形齿），不仅增加了接触面积以承载更大扭矩，更重要的是极大地提升了补偿角度和径向偏差的能力，同时降低边缘应力。

·         可靠的终身润滑密封系统： 高品质润滑脂和高效密封圈的组合，是免维护运行的核心保障，有效防止润滑脂泄漏和污染物侵入。

·         模块化设计： 与KTR其他BOWEX尺寸和附件（如中间套筒、制动盘适配器）兼容，提供极大的设计灵活性。

四、 典型应用领域

凭借其优异的5000Nm标称扭矩、出色的偏差补偿能力、高刚度、免维护特性以及紧凑的设计，BOWEX M-32 广泛应用于众多工业领域的关键传动部位：

1.      重工业： 轧钢机、连铸机、矿山机械（破碎机、球磨机）、起重设备（行车、龙门吊）。

2.      能源电力： 发电厂内的泵（给水泵、循环水泵）、风机（引风机、送风机）、齿轮箱与发电机/电动机的连接。

3.      船舶海事： 主推进系统（柴油机与齿轮箱/螺旋桨轴之间）、大型泵和压缩机。

4.      通用机械制造： 大型机床（车床、铣床、镗床主轴驱动）、挤出机、注塑机、压力机。

5.      化工与流程工业： 搅拌设备、压缩机、大型泵（离心泵、往复泵）、输送带驱动。

6.      风能： 齿轮箱高速输出端与发电机之间的连接（需选用特定设计和平衡等级）。

五、 选型与安装要点

·         选型核心： 首要依据是 TKN (5000 Nm) 是否满足应用的大持续工作扭矩需求，并考虑安全系数。同时校核大转速 (n max) 是否足够。轴孔尺寸 (d1/d2) 必须与设备轴径匹配。

·         偏差考量： 虽然BOWEX M-32补偿能力但仍应力求佳对中。安装时允许的偏差值（径向、轴向、角度）应在其规格范围内，并考虑运行中可能产生的动态偏移（如热膨胀）。

·         安装： 严格按照KTR安装手册进行。确保轮毂与轴的配合公差正确（通常为H7/k6或H7/js6），并采用合适的紧固方法（如液压螺母）达到规定的夹紧力。避免用锤子直接敲击联轴器本体。

·         维护： 尽管是免维护设计，定期进行状态监测（如目视检查密封是否完好、有无异常噪音、温升）仍是良好的实践。在工况或超长运行时间后，可考虑按KTR建议检查润滑脂状态。

结语

KTR BOWEX M-32 齿轮联轴器，以其 5000 Nm 的强劲扭矩传递能力、径向/轴向/角度偏差补偿性能、高扭转刚度、紧凑轻量化的设计以及终身润滑带来的免维护优势，树立了中型动力传动领域的。它不仅是简单的机械连接件，更是保障传动系统高效、平稳、可靠运行的关键枢纽。在面对空间受限、对中要求复杂、扭矩需求高且追求长期运行的工业挑战时，BOWEX M-32 凭借其经过验证的精密工程和可靠参数，持续为全球工业设备提供着强大而坚韧的动力纽带。选择 BOWEX M-32，意味着为您的核心传动系统选择了 KTR 品质保障的高性能解决方案。
