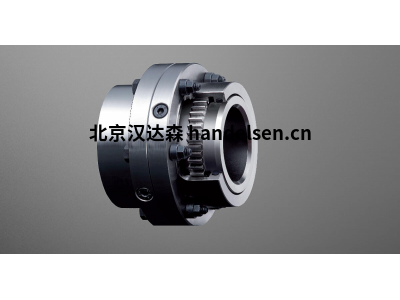

KTR Gearex DA/DB 齿轮联轴器：重载传动领域的可靠枢纽
| 马世宇 QQ： 2850590587 手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn |
 |
 |
在工业动力传输的复杂网络中，联轴器扮演着连接主动与从动设备、传递扭矩、补偿偏差的关键角色。面对严苛的重载应用、高扭矩需求以及不可避免的轴系偏差，KTR Gearex DA/DB 系列齿轮联轴器凭借其卓越的设计、坚固的结构和久经考验的性能，成为众多工业领域（如钢铁、矿山、能源、船舶、大型泵与风机）中不可或缺的核心传动元件。
核心设计：坚固耐用的齿轮啮合原理
Gearex DA/DB 系列的核心在于其经典的齿式联轴器设计：
-
带外齿的轮毂： 两个轮毂（通常为钢制）通过键槽、锥形夹紧套（BOWEX®-或ROTEX®-Z型）或其他方式牢固安装在驱动轴和从动轴上。轮毂的外圆周加工有精密渐开线外齿。
-
带内齿的法兰套筒： 一个带有内齿圈的法兰式套筒（同样多为钢制）将两个轮毂连接起来。内齿圈与外齿圈精密啮合。
-
齿面优化： 内、外齿通常经过特殊轮廓修形（如鼓形齿），并采用高强度合金钢制造，经过硬化处理（如渗碳淬火）和精密磨削。这种设计极大地提高了齿面的接触面积、承载能力和耐磨性，同时允许更大的角向、径向和轴向偏差补偿。
-
润滑与密封： 内部空腔填充高性能润滑脂（如聚脲基润滑脂），为啮合齿面提供持续润滑，减少磨损和发热。高质量的径向轴密封圈（如NBR或FKM材质）确保润滑脂不外泄，并有效防止外部污染物（如灰尘、水分）侵入，延长使用寿命。DA/DB系列通常设计为终生润滑，维护需求极低。
-
法兰连接： DA/DB系列的法兰套筒通过高强度螺栓连接，结构紧凑，传递扭矩大，拆装相对方便。
卓越的功能特性
-
极高的扭矩传递能力： 这是Gearex DA/DB最核心的优势。其坚固的齿轮设计和优质材料使其能够承受非常大的静态和动态扭矩，专为重载、冲击负荷工况设计（如轧机、破碎机、大型压缩机）。
-
出色的偏差补偿能力：
-
角向偏差 (α)： 通常可达1.0° - 1.5°（具体数值随规格变化）。
-
径向偏差 (Δy)： 补偿能力通常在几毫米到十几毫米不等（随规格增大而增大）。
-
轴向位移 (Δx)： 允许一定的轴向窜动，范围也在毫米级。
-
这种强大的补偿能力有效降低了因安装误差、基础沉降、热膨胀或运行中变形引起的附加载荷对轴承和设备的影响，保护传动系统。
-
-
卓越的扭转刚度： 齿轮啮合提供了非常高的扭转刚度，确保精确的同步传动，这对于需要精确相位控制或防止扭振的应用至关重要。
-
高转速性能： 经过精密动平衡（通常达到G6.3级或更高），Gearex DA/DB能够在高转速下平稳运行，适用于高速泵、风机等应用。
-
低维护需求： 终生润滑设计和高效密封系统大大减少了维护工作量和使用成本。只需定期检查密封状况和螺栓紧固扭矩。
-
长使用寿命与可靠性： 优质材料、硬化处理、精密制造和有效润滑共同保证了在恶劣工况下的超长使用寿命和高可靠性，降低非计划停机风险。
-
模块化设计： DA/DB系列提供多种规格尺寸，轮毂与套筒通常可分开订购，提供多种轴连接方式（键槽、锥套夹紧等），方便选型、库存和替换。
-
紧凑设计： 在同等扭矩等级下，相比一些其他类型联轴器（如膜片式），Gearex DA/DB通常具有更小的径向尺寸，节省安装空间。
关键功能参数概览 (典型范围)
请注意：以下参数为Gearex DA/DB系列的整体代表性范围，具体数值必须查阅KTR官方最新选型手册或技术资料，因具体型号、尺寸、材料、转速、工况不同而有显著差异。
| 参数类别 | 参数项 | 典型范围 (Gearex DA/DB) | 说明 |
|---|---|---|---|
| 扭矩 | 额定扭矩 (Tn) [Nm] | 数千 Nm 至 数十万 Nm 甚至更高 (如 2,000 - 1,000,000+ Nm) | 系列覆盖极宽的扭矩范围，满足从大型工业到超重型应用需求。 |
| 最大扭矩 (Tk max) [Nm] | 显著高于 Tn (通常是 Tn 的 2-3倍或更高) | 承受瞬时过载或冲击负荷的能力。 | |
| 交变扭矩 (Tv) [Nm] | 低于 Tn | 允许长期承受的交变负荷扭矩值。 | |
| 转速 | 最大许用转速 (n max) [rpm] | 数百 rpm 至 数千 rpm (如 500 - 5,000+ rpm) | 随规格增大而降低。高速应用需选择高速型或确认具体型号允许转速。 |
| 偏差补偿 | 最大角向偏差 (α max) [°] | ~1.0° - 1.5° | 在运行时可连续补偿的角度偏差。 |
| 最大径向偏差 (Δy max) [mm] | 几毫米至十几毫米 (如 0.5mm - 12mm+) | 随规格增大而增大。 | |
| 最大轴向位移 (Δx max) [mm] | ± 几毫米 (如 ±1mm - ±5mm+) | 允许的轴向窜动量。 | |
| 惯量 & 重量 | 转动惯量 (J) [kgm²] | 低至中等 (随规格急剧增大) | 相比同等扭矩的某些类型（如十字轴万向节）有优势。 |
| 重量 [kg] | 数十公斤至数百公斤 | 重载设计导致重量较大，需考虑支撑。 | |
| 刚度 | 扭转刚度 (Ct) [Nm/rad] | 非常高 (通常在 10⁵ - 10⁷ Nm/rad 量级) | 提供精确的传动和良好的扭振抑制基础。 |
| 其他 | 工作温度范围 [°C] | -30°C 至 +100°C (短时可达 +120°C) | 标准润滑脂和密封圈适用温度范围。极端温度需特殊配置。 |
| 防护等级 | 良好 (IP54或更高，得益于密封) | 有效防尘防溅水。 | |
| 标准轴孔范围 [mm] | 宽范围 (如 ~30mm - 几百毫米) | 通过不同轮毂类型（键槽、锥套）覆盖。 | |
| 润滑 | 终生润滑 (特殊工况除外) | 初始填充高性能润滑脂。 |
选型与应用考虑因素
选择正确的Gearex DA/DB型号至关重要，需综合评估：
-
所需传递扭矩： 考虑额定扭矩、峰值扭矩、交变扭矩。
-
工作转速： 不得超过所选型号的最大许用转速。
-
预期偏差： 安装误差、运行中可能产生的角向、径向、轴向偏差必须在联轴器补偿能力范围内。
-
环境条件： 温度、湿度、粉尘、化学品、爆炸性环境等，影响材料、密封和润滑脂的选择。
-
轴端尺寸与连接方式： 驱动轴和从动轴的直径、键槽尺寸（如有），选择匹配的轮毂类型（DA/DB本身指套筒类型，轮毂需另选）。
-
空间限制： 联轴器的外径和长度。
-
动态要求： 是否有扭振风险？是否需要极高扭转刚度？
-
标准与认证： 如ATEX防爆认证（如有需求）。
典型应用领域
凭借其重载、高扭矩、强偏差补偿能力，Gearex DA/DB广泛应用于：
-
钢铁工业： 轧钢机主传动、辊道驱动、卷取机。
-
矿山与建材： 球磨机、回转窑、破碎机、大型输送机驱动。
-
能源行业： 大型水泵、锅炉给水泵、引/送风机、燃气轮机/蒸汽轮机发电机组辅助设备。
-
船舶推进： 主推进系统（发动机-齿轮箱之间）、大型甲板机械（如锚机、绞车）。
-
石油与天然气： 大型压缩机、钻井设备驱动。
-
通用工业： 大型挤出机、压机、造纸机械、水泥机械的关键传动部位。
总结
KTR Gearex DA/DB 系列齿轮联轴器是重载动力传输领域的标杆产品。它将高扭矩密度、卓越的偏差补偿能力、高扭转刚度、长寿命和低维护需求完美结合。无论是应对严酷的矿山环境、承受钢铁轧制中的巨大冲击，还是驱动高速运转的大型泵组，Gearex DA/DB 都以其德国制造的精密工艺和可靠性能，为工业传动系统提供坚固耐用的连接解决方案。在选择时，务必仔细核算扭矩、转速、偏差等关键参数，并参考 KTR 官方的最新技术资料进行精确选型，以确保其在特定应用中发挥最佳效能，保障设备长期稳定运行。
