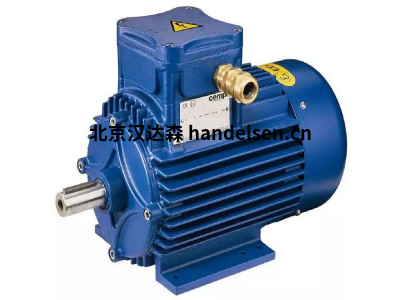

Cemp防爆电机 ATL 220 2 3F 230D：坚固守护危险区域的动力核心

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

在石油化工、制药、粉尘加工等易燃易爆环境中，安全是至高无上的准则。普通的电机一旦产生电火花或过热，就可能成为灾难的导火索。Cemp ATEX防爆电机系列正是为此类严苛环境量身打造的安全卫士，其中型号 ATL 220 2 3F 230D 以其特定的性能和设计，成为众多关键应用的可靠动力源。本文将深入解析这款电机的功能、参数及其在危险区域中的核心价值。

一、核心使命：本质安全，抵御风险

ATL 220 2 3F 230D 的核心价值在于其 本质安全防爆设计。它严格遵循 ATEX 指令 (2014/34/EU) 和 IECEx 国际标准，确保在特定的易燃气体、蒸气或粉尘环境中运行时，其自身结构能有效：

1.      隔绝内部爆炸： 坚固的电机外壳（通常为铸铁）能够承受内部因故障可能产生的爆炸压力，防止其蔓延到外部危险环境。

2.      控制表面温度： 通过精心设计和材料选择，确保电机在正常运行或认定的故障条件下，其外壳表面的高温度 不会点燃 周围特定的爆炸性混合物。其温度组别 “T3” 表示高表面温度 ≤ 200°C。

3.      阻止火花逸出： 所有接合面（如机壳与端盖之间、轴承盖、接线盒盖等）采用特殊的“隔爆面”设计（法兰结构），确保即使内部产生火花或爆炸，火焰和炽热气体在通过狭长的缝隙时也能被充分冷却，无法点燃外部环境。

4.      高防护等级： IP66 防护等级意味着它防尘，并能承受强力喷水冲洗，适用于多尘、潮湿或需要冲洗的严苛工业环境。

二、关键功能参数详解 (型号：ATL 220 2 3F 230D)

型号中的每个部分都蕴含着关键的技术信息：

·         ATL: Cemp ATEX防爆电机系列标识。

·         220: 额定输出功率，单位为瓦特 (W)。即该电机在额定条件下持续输出的机械功率为 220W (约 0.22 kW / 0.3 HP)。

·         2: 电机极数。2极电机对应的 同步转速 为 3000 RPM (在50Hz电源下)。考虑到转差率，其 额定满载转速 通常在 2700 - 2850 RPM 左右范围（具体需查阅数据单）。高转速适用于需要较高速度的泵、风机、小型机械等。

·         3F: 安装方式 (IM 代码)。IM B3 是常见的安装方式，表示电机为 底脚安装 (Foot Mounted)，具有两个端盖式轴承和底脚，水平安装，轴伸方向为水平。这是工业中通用的安装形式。

·         230: 机座号 (frame Size)。这是指电机底脚安装孔的轴向距离 (A) 和径向距离 (B) 等关键安装尺寸符合 IEC 230mm 机座的标准。它定义了电机的物理尺寸和安装接口，确保与标准设备的兼容性。注意： 这里的 “230” 指的是机座尺寸标准 (单位mm)，不是 额定电压值。

·         D: 通常代表 轴伸类型和尺寸。在 IEC 标准中，对于 230 机座，字母 “D” 通常对应特定的 轴伸直径和键槽尺寸。例如，常见的可能是 28mm 轴径。精确的轴伸尺寸 (直径、长度、键槽宽/高) 必须查阅 Cemp 规格书确认。 这是连接负载（如泵叶轮、风机、齿轮箱）的关键接口。

核心电气与性能参数 (典型值，具体以数据单为准)：

重要提示：

·         电压与连接： 务必根据现场供电电压 (如 230V 单相或三相？) 严格按照电机接线盒内的图样进行接线 (星型Y或三角型Δ)。接错电压会损坏电机。

·         频率： 50Hz 设计用于欧洲等地区。60Hz 地区需确认是否有对应型号或性能变化。

·         精确值： 所有性能参数（效率、功率因数、启动电流/转矩、额定转速/转矩、噪音、重量等）的精确值必须参考 Cemp 为该特定型号 (ATL 220 2 3F 230D) 发布的新数据手册 (Datasheet) 或技术规格书。 不同批次或特定设计可能有细微差异。

三、典型应用领域

凭借其紧凑的尺寸、220W的适中功率、高转速和坚固的防爆设计，ATL 220 2 3F 230D 广泛应用于需要小功率驱动且环境危险的场合：

1.      化工与石化： 小型计量泵、添加剂泵、取样泵、小型搅拌器、通风阀门执行器、分析仪器。

2.      制药： 小型混合设备、输送小螺杆、实验室设备（在防爆区域内）、包装机械（粉尘环境）。

3.      粉尘环境： 粮食加工、饲料厂、木材加工、塑料造粒中的小型风机、旋转阀、螺旋输送器（短距离/小流量）。

4.      油气田： 小型仪表风压缩机、取样设备、井口控制装置。

5.      油漆与涂料： 油漆搅拌机（小容量）、溶剂输送泵。

6.      水处理： 投加化学品的小型计量泵（处理易燃化学品时）。

四、选择与使用要点

1.      严格匹配环境： 确认设备安装场所的 气体/粉尘爆炸性环境分区 (Zone 1/21, Zone 2/22) 以及存在的爆炸性物质的 组别 (IIA, IIB, IIC) 和 点燃温度，确保所选电机 (ATL 220 2 3F 230D 通常 Ex db IIB T3 Gb) 的防爆等级、温度组别 (T3) 覆盖现场风险。

2.      负载匹配： 确保电机的功率、转速、转矩特性满足被驱动设备（泵、风机等）的要求，考虑启动转矩和可能的过载情况。

3.      专业安装与接线： 必须由具备防爆电气设备安装资质的人员进行，严格按照规范施工。特别注意： 电缆引入装置（电缆格兰头）必须 使用经过认证的、与电机防爆类型和防护等级匹配的型号，并正确安装密封，这是保证防爆完整性的关键环节。接线务必牢固可靠。

4.      规范维护： 定期检查（目视检查隔爆面有无损伤、紧固件是否松动、电缆入口密封是否良好）。维护工作必须在 断电且确认环境安全 后进行，并由专业人员操作。任何维修后需确保防爆结构恢复原状。

5.      禁止私自改装： 绝对禁止 用户自行改装电机外壳、风扇罩、接线盒或内部结构，这会破坏其防爆安全性，导致认证失效并带来巨大风险。

五、Cemp 优势与支持

·         认证齐全： 符合 ATEX 和 IECEx 等核心国际防爆标准，全球认可度高。

·         可靠品质： 专注于防爆领域，产品以坚固耐用、性能稳定著称。

·         广泛应用： 产品系列覆盖广泛功率和机座号，满足多样需求。

·         技术支持： 通常提供专业的技术文档和选型支持（通过代理商或直接联系厂家）。

结论

Cemp ATL 220 2 3F 230D 防爆电机是危险环境中小型设备驱动的可靠解决方案。它集 220W 功率、2转速、标准 230mm 底脚安装 (IM B3)、IP66 全密封防护和至关重要的 Ex db IIB T3 Gb 隔爆保护于一身。理解其型号编码背后的含义和详细技术参数，并严格按照防爆规范进行选型、安装、使用和维护，是保障其在易燃易爆场所安全、高效、长期运行，保护人员生命和财产安全的根本。在挑选时，务必索取并仔细研读 Cemp 提供的该型号完整技术规格书，确保万无一失。它虽小，却是守护危险区域安全“沉默卫士”。
