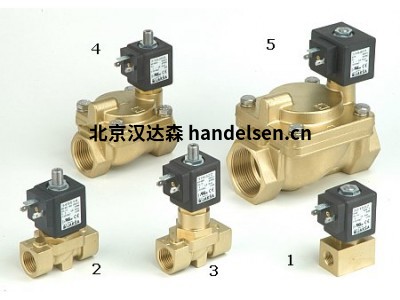

JAKSA电磁阀 用于压缩空气

　　内部部件：不锈钢

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　密封件：FPM, PTFE

　　流体温度：-10°C 至 +110°C

　　环境温度：最高 +55°C

　　粘度：最大21 mm2/s

　　响应时间：关闭10 - 30 ms

　　电压： 230、 115、 48、 24 V 交流 / 24、 12 V 直流

　　占空比：连续(ED100%)

　　自行车价格： 10 - 100 cpm

　　IP 等级：IP65(带插头至 ISO 4400)

　　JAKSA 电磁阀中使用的材料的选择取决于要控制的流体类型。

　　阀体

　　= 加工黄铜 (CuZn39Pb3)，可选镍化 + 热质 (聚酰胺或聚丙烯

　　) = 不锈钢 (AISI 303/1.4305， AISI 304/1.4301 或 AISI

　　316L/1.4404) 密封件- 隔膜

　　密封材料的选择取决于机械热、热和化学要求。NBR 是标准材料，在高达 90°C 的温度下与中性化学流体一起使用。 在较高温度下，可以使用 EPDM、FPM 和 PTFE。在某些情况下(高温和高循环率)，也可以使用不锈钢。

　　密封材料特性：NBR(氮丁二烯橡胶)+高机械耐久性+耐油和油脂+紧闭+温度范围：-20°C (-40°C)至+90°C + 90°C + 流体：水、燃料、矿物油、空气、砷、城镇气体、甲烷、丙烷、 但苯 EPDM ( 乙烯丙烯单体橡胶 ) • 耐中浓度的酸和碱液 • 不耐油 • 紧密关闭 • 温度范围： -20°C 至 +130°C • 流体：热水、湿蒸汽臭氧、乙烯和甲基烯、酒精、酸和 lyes FPM ( 氟化丙烯单体 ) • 优异的耐化学性 • 机械耐久性低于 NBR 或 EPDM • 紧密关闭 • 温度范围： -40°C 至 +200°C • 流体：热和油空气、酸、叶和其他液体不允许 使用 NBR 或 EPDM PTFE ( 聚四氟乙烯 ) • 耐几乎所有化学品 • 无弹性

　　，在低压下，阀门

　　座椅上可能会发生轻微泄漏 ， 温度范围： -200°C 至 +250°C

　　• 流体： 各种化学品、

　　制冷剂、氨、干蒸汽 PA (聚酰胺，30%玻璃纤维增强)

　　• 阀座上的无弹性、轻微泄漏

　　在低压下可能预期 = 良好的耐化学性，

　　尤其适用于燃料、润滑剂、溶剂和清洁剂 • 温度范围： -40°C 至 +160°C (+180°C 短期) PU (聚氨酯

　　) = 不适合水和其他液体由于气穴

　　+

　　弹性材料硬度为 90 Sh A 和紧密关闭

　　= 温度范围： -6 0°C 至 +70°C • 流体：空气(干燥或油污)、

　　润滑脂 PEEK(聚醚乙酮

　　) • 优异的硬度和耐磨

　　性 • 易于加工，表面处理性能

　　优异 • 阀座上无弹性、轻微泄漏预计在低压 +温度

　　范围内： -50°C 至 +250°C

　　+ 液体：大部分为液体

　　电气特性

　　• 所有电磁阀设计用于连续工作 (ED100%)。

　　• 电线绝缘为 H 类 (180 或 200°C)。•

　　交流时的电压容差为 ±10%，直流时为 ±5%

　　• 功耗以瓦特 (W) 表示，等于：•

　　测量的直流电压和电流的乘产品

　　= 测量的交流电压和电流乘以0.6

　　热条件

　　在电磁阀通电一段时间后，绕组温度升高。加热量受环境和流体温度的影响。在极端情况下，过热会导致电线绝缘损坏，电磁阀有缺陷。还提供适用于极端热条件的特殊电磁阀。电气保护- IP

　　额定值 除了标准电磁阀外，还提供原始的防爆和防水类型，从而允许在几乎任何环境中使用电磁阀。

　　标准电磁阀封装在特殊的热塑性树脂中，可防止潮湿，防止绕组受到机械损坏。

　　防爆电磁阀封装在环氧树脂

　　中。电磁阀的基本 IP 额定值为 IP00，而 IP65 可以通过正确安装的插头实现。

　　具有 IP67 等级的 TM35k 型电磁阀设计用于极潮湿的环境(也用于水浸)。

　　5. 流速和 kv 值

　　任何给定阀的流量取决于阀大小、流体类型和迫使流体通过阀门的压力。表中每种阀类型给出 Kv 值。使用已知参数，可以根据以下公式计算流速：

　　问。。。。。。流速 [l/min]

　　Kv...表中给出的每种阀门类型\p

　　的值。入口和出口压力 [酒吧]

　　p1 的区别...在阀入口 [bar] p2 上

　　测量的压力...在阀出口处测量的压力 [

　　酒吧]...特定质量的流体 [kg/dm3] (等于自来水 1)

　　Kv 值对于自来水和其他粘度不超过 21mm2/s 的流体(例如油)大致相同。在粘度较高时，需要修正 Kv 值。

　　压力额定值

　　最大工作压差是阀进气口和出口压力之间的最大差值，而阀仍将可靠运行。表中的值(容差± 10%)在环境和线圈温度 22°C 下给出

　　。最小工作压力差是阀进气口和出口压力之间的最小差值，而阀门在该压力下仍可可靠地打开。如果未达到所需的压力差，则激活时阀将不打开。最大静态压力是阀体和内部部件承受的最高流体压力，不会损坏。

　　品牌 型号

　　 M2451-301732

　　 TMEX35-290103

　　 TMEX35-290103

　　 M2451-301732

　　 M2451-301732

　　 TMEX35-290103

　　 M2451-301732

　　 320772 D223 G1/4 4.5 T 230VAC

　　 324903

　　 320772 D223 G1/4 4.5 T 230VAC

　　 324774

　　 316657

　　 316655

　　 324897

　　 TMEX35-290103

　　 M2451-301732

　　 320772

　　 339003

　　 D222-320586
