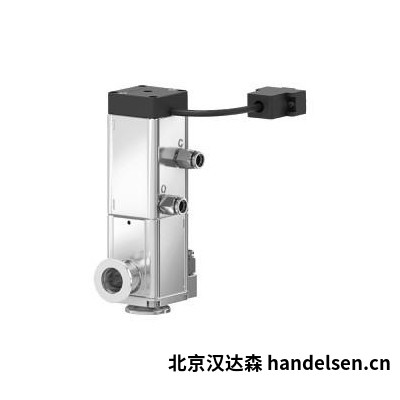

瑞士VAT Group24.4真空角阀 轴馈通手动气动真空泵隔断真空阀门
VAT Group（瑞士威特）24.4系列高真空角阀
24.4系列为瑞士VAT Group轴馈通式大流量经济型高真空角阀，采用成熟轴杆传动结构，通径覆盖DN10‑DN250，流导性能优异，可承受较高压差，支持手动、单作用/双作用气动驱动，兼容ISO‑KF、ISO‑K主流真空法兰，整机综合成本友好，适合大流量抽气、充气隔离场景，广泛应用于通用真空设备、半导体辅助腔体、镀膜、科研真空系统，属于通用性强的经济型真空角阀产品。
核心技术参数
| 产品型号 | 24.4系列 高真空角阀 |
| 核心机构 | 轴杆馈通传动结构，阀板密封结构，适配大流量工况 |
| 通径规格 | DN10、DN16、DN25、DN40、DN50、DN63、DN80、DN100、DN160、DN200、DN250 |
| 压力范围 | DN10‑50：1×10⁻⁷mbar ~5bar(abs)；DN63‑80：1×10⁻⁷mbar ~4bar(abs)；DN100‑160：1×10⁻⁷mbar ~2bar(abs)；DN200‑250：1×10⁻⁷mbar ~1.6bar(abs) |
| 氦泄漏率 | 阀体、阀座均＜1×10⁻⁹ mbar·L/s |
| 阀板承受压差 | 关闭方向DN10‑50≤5bar；DN63‑80≤4bar；DN100‑160≤2bar；DN200‑250≤1.6bar；开启允许压差≤1bar |
| 驱动方式 | 手动（可拆卸手轮）；气动单作用NC常闭/NO常开、双作用气动驱动，可板载电磁阀24VDC，支持电压定制 |
| 阀体材质 | 标准铝合金；可选AISI304/AISI316L不锈钢阀体版本适配腐蚀气体工况 |
| 密封材质 | 标准FKM氟橡胶，可按需选配特种密封组件 |
| 温度上限 | 阀体最高150℃；气动驱动器最高120℃；电磁阀最高80℃，实际温度受密封材质约束 |
| 维护参考循环寿命 | DN10‑80手动10000次；气动工况视介质洁净度，大口径具备长免维护周期 |
| 标准法兰 | ISO‑KF、ISO‑K法兰，支持客户定制法兰接口 |
| 位置反馈 | 标配机械可视指示；可选电气位置信号输出模块 |
| 安装方位 | 支持任意姿态安装 |
| 可选配置 | 高温位置指示器、特种密封套件、定制电磁阀规格、特殊法兰接口、快插气动接头 |
| 标准配置 | 角阀本体、操作说明书、出厂检测证书；电磁阀、位置反馈模块按需选配 |
产品功能特点
轴馈通成熟传动结构，整机流导表现优异，大口径规格依旧保持稳定可靠的通断性能，产品定位偏向经济型，综合使用成本可控，适合大流量气体通断隔离场景。
驱动方案选择丰富，手动款配置可拆卸手轮，带机械限位；气动版本支持常闭NC、常开NO、双作用，可配置板载电磁阀，简化设备布线，适配不同安全逻辑需求。
阀体分为铝合金与不锈钢两种材质，铝合金版本重量轻，适配通用真空；不锈钢阀体适配腐蚀性工艺气体；兼容ISO‑KF、ISO‑K通用真空法兰，方便设备OEM集成与存量设备改造。
可配置电气位置反馈组件，将阀门开关状态接入上位PLC控制系统；密封件属于消耗部件，备件套件齐全，后期维护拆装便捷；可适配轻微带颗粒物的工艺气体工况，适用场景覆盖面广。
主要应用领域
多用于真空泵组隔离、分子泵前端隔断；半导体辅助腔体抽气放气；真空镀膜、科研真空系统；锂电池、光伏、平板显示真空管路；各类大流量通用真空设备的管路通断隔离。
配套选购提示
选型确认通径、法兰标准、驱动形式、气动安全逻辑（常闭/常开）；阀门开启前建议将两侧压差控制在1bar以内；介质温度不可超出设备规格；腐蚀气体工况优先选用不锈钢阀体与特种密封；密封组件为消耗件，结合实际工况循环频次定期检查更换。
