瑞士maxon EC90 flat无刷直流电机 220W 729mNm 机器人医疗设备用
maxon EC 90 flat 是一款无刷直流电机，由瑞士 maxon motor 原厂研发制造。maxon 是全球知名的精密电机和驱动系统制造商，在机器人、医疗技术、航空航天等领域享有较高的市场认知度。
EC 90 flat 属于 maxon EC 系列扁平型无刷电机，采用外转子设计。该系列提供 160W 和 220W 两个功率版本，外径 90mm，电机长度仅 27.4mm。220W 版本额定转矩 729mNm，额定电压 24V，空载转速 3170rpm。160W 版本额定转矩 462mNm。两个版本均配备霍尔传感器，订货号分别为 607942（220W）和 607322（160W）。

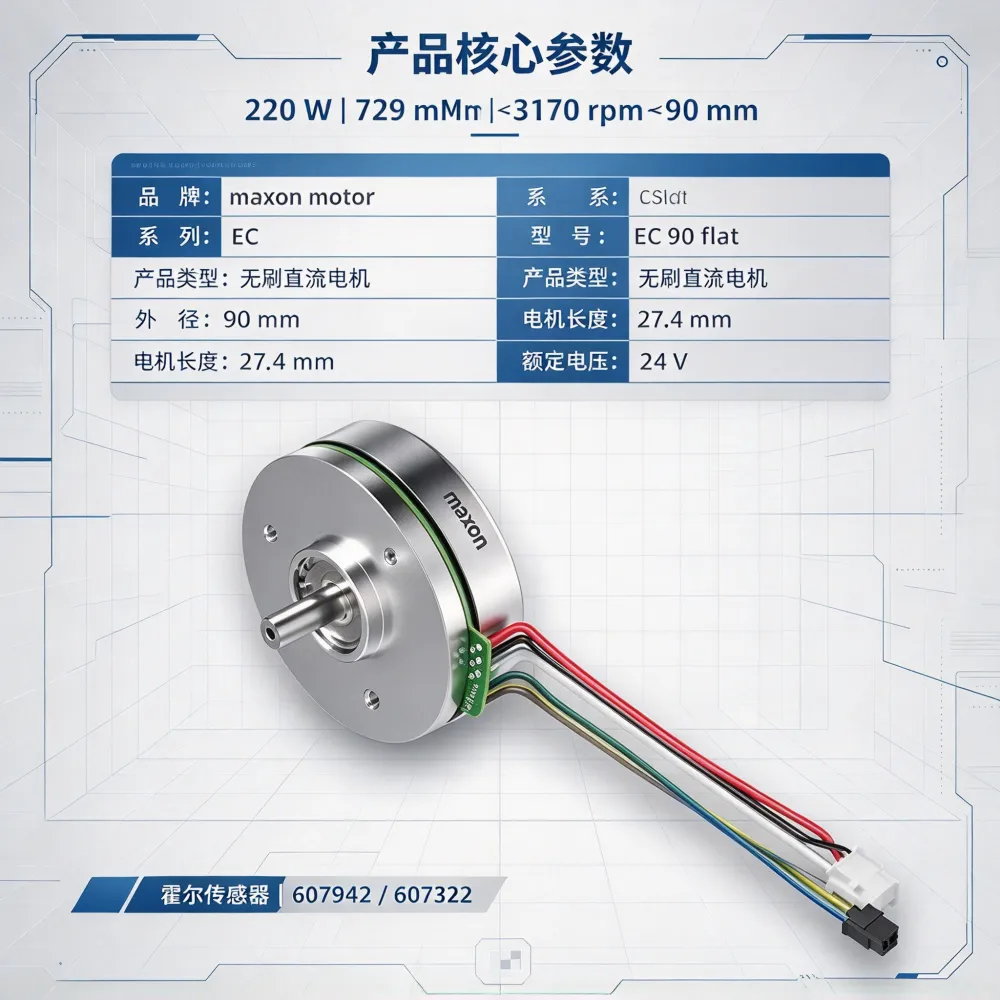

核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | maxon motor（瑞士） |
| 系列 | EC |
| 型号 | EC 90 flat |
| 产品类型 | 无刷直流电机（外转子扁平型） |
| 外径 | 90 mm |
| 电机长度 | 27.4 mm |
| 额定功率 | 220 W（607942）/ 160 W（607322） |
| 额定转矩 | 729 mNm（220W）/ 462 mNm（160W） |
| 额定电压 | 24 V |
| 空载转速 | 3170 rpm |
| 转速常数 | 134 rpm/V |
| 换向器 | 带霍尔传感器 |
| 高温高压灭菌次数 | 0 |
| 订货号 | 607942（220W）/ 607322（160W） |
| 产地 | 瑞士 |
功能特点
1. 90mm大直径扁平结构，轴向空间占用小

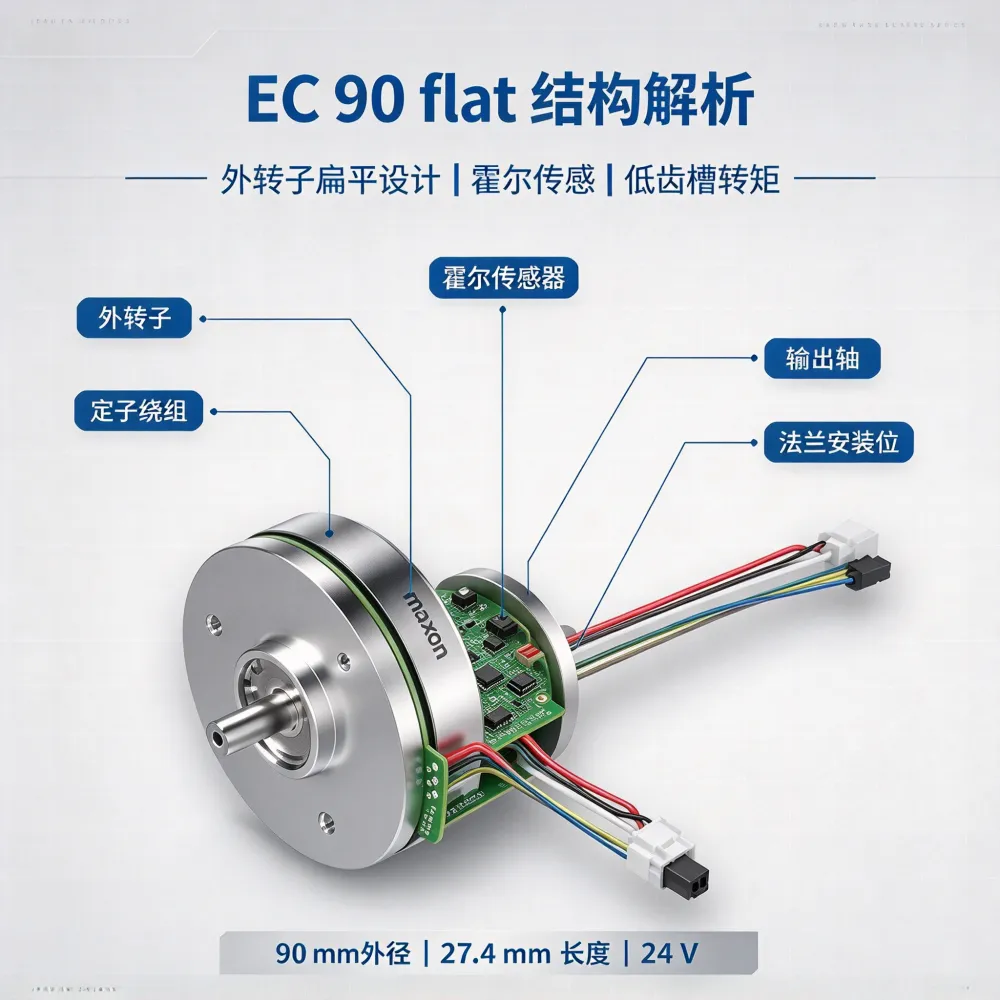

EC 90 flat 采用外转子扁平设计，外径 90mm，轴向长度仅 27.4mm。在需要大扭矩但轴向安装空间受限的设备中，这一扁平结构具有较好的适配性。
2. 220W功率与729mNm连续扭矩，功率密度高
220W 版本在 27.4mm 的厚度下实现了 729mNm 的连续转矩。外转子结构使磁极分布在较大直径上，输出扭矩相对较高。
3. 带霍尔传感器，适配精确速度控制
电机配备霍尔传感器，用于转子位置检测和电子换向。霍尔传感器提供的信号可用于速度闭环控制和位置反馈。
适用场景
EC 90 flat 在多个工业领域应用广泛：
机器人关节：用于协作机器人、服务机器人的关节驱动，扁平结构适配紧凑关节设计
医疗设备：用于手术机器人、康复设备的驱动系统
自动化设备：用于精密定位平台、旋转台等需要高扭矩密度的执行机构
半导体设备：用于晶圆搬运和定位机构
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 行星减速箱 | GP 42 系列 | 减速增扭 |
| 编码器 | ENX 系列 | 速度/位置反馈 |
| 控制器 | ESCON / EPOS 系列 | 电机驱动与控制 |
| 霍尔传感器线缆 | 配套连接线 | 霍尔信号传输 |
订货说明
EC 90 flat 采用 maxon 标准订货编码体系。
订货时建议确认以下信息：
型号：EC 90 flat
功率版本：220W（607942）/ 160W（607322）
额定电压：24V
是否需配减速箱（GP 42系列）
是否需配编码器或控制器
