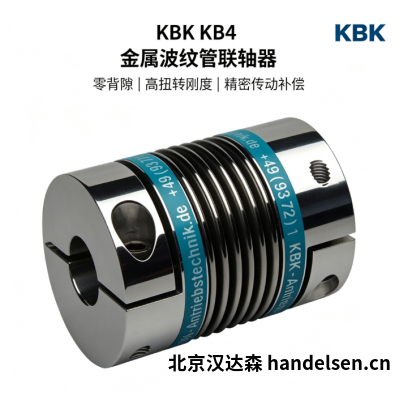

德国KBK KB4金属波纹管联轴器 零背隙高刚性 伺服电机精密传动用

德国KBK KB4金属波纹管联轴器详细介绍及选型建议

KBK KB4 金属波纹管联轴器是德国 KBK Antriebstechnik GmbH 面向精密传动场景开发的主力通用型波纹管联轴器。KBK 成立于2003年，专注于轴-轮毂连接及无背隙联轴器的研发与生产，依托模块化设计理念，可快速生产各类标准联轴器产品并提供定制化适配服务。该系列产品凭借精密制造工艺和稳定的传动性能，广泛应用于多个工业领域。

KB4 系列采用薄壁不锈钢波纹管作为核心传动部件，通过电子束焊接工艺加工而成。产品具备无背隙、高扭转刚度的特点，能实现精准动力传递，同时可有效补偿径向、轴向和角向偏差，缓解安装误差和热膨胀带来的影响。产品型号丰富，扭矩覆盖 18 至 1,400 Nm，适配轴径 10 至 80 mm。

核心参数表

德国KBK KB4金属波纹管联轴器 功能特点

1. 绝对零背隙，保障高精度定位

KB4 系列采用不锈钢波纹管作为核心传动元件，实现无间隙扭矩传递。在伺服电机、数控机床等需要高精度定位的应用中，零背隙意味着启停、换向无传动滞后，保障了定位精度和控制响应速度。

2. 高扭转刚度，适配高动态工况

KB4 系列具备较高的扭转刚度。在高速启停、频繁换向的伺服系统中，高扭转刚度可有效减少传动滞后和相位偏差，保障动力传输的精准性。该系列最高转速可达 12,800–15,000 rpm。

3. 不锈钢波纹管补偿多向偏差

KB4 系列采用薄壁不锈钢波纹管作为补偿元件，可同时补偿径向、轴向和角向偏差。在设备安装过程中，轴对中难以完全精确——波纹管的弹性变形可有效吸收安装误差和热膨胀带来的影响，降低轴系不对中带来的附加载荷。

4. 免维护设计，适配连续运行

KB4 系列采用免维护、免润滑设计。不锈钢波纹管具备良好的疲劳强度，可承受长期往复运动而不易失效。在需要长期连续运行的自动化生产线、包装机械等场景中，免维护特性有效降低了运维成本。

5. 多样化规格与模块化设计，灵活适配

KB4 系列扭矩覆盖 18 至 1,400 Nm，适配轴径 10 至 80 mm。根据扭矩等级不同，轮毂材质分为铝制（≤60 Nm）和钢制（≥80 Nm）。连接方式以夹紧式为主，安装便捷，无需键槽也能可靠传递扭矩。

适用场景

KB4 金属波纹管联轴器广泛应用于需要高精度动力传输的工业领域，主要涵盖以下场景：

• 伺服电机与步进电机连接：作为伺服驱动系统的经典连接方案，实现电机与负载之间的无背隙动力传递

• 数控机床：用于机床进给轴的伺服电机与滚珠丝杠连接，无间隙传动保障加工精度

• 自动化设备：用于自动化生产线、包装机械、木工机械等设备的精密传动

• 机器人：用于工业机器人的伺服关节和精密定位机构

• 电子设备制造：用于精密电子元件装配设备、编码器传动系统，紧凑结构适配狭小安装空间

• 新能源装备：用于光伏跟踪设备、风电变桨系统的传动机构，宽温域适应户外复杂环境

配套耗材

KB4 系列联轴器出厂时包含联轴器本体及标准配置。用户可根据具体应用需求选配以下配件：

德国KBK KB4金属波纹管联轴器 订货说明

KB4 系列采用 KBK 标准型号编码体系，格式示例为 KB4/18-63-12-19：

• KB4 = 产品系列（夹紧毂波纹管联轴器）

• 18 = 规格尺寸代码 / 额定扭矩（18 Nm）

• 63 = 联轴器总长度（63 mm）

• 12 = 输入端轴孔（D1=Φ12mm，H7 公差）

• 19 = 输出端轴孔（D2=Φ19mm，H7 公差）

常见扭矩等级：18 Nm、30 Nm、60 Nm、80 Nm、150 Nm、200 Nm、300 Nm、500 Nm、800 Nm、1,400 Nm

订货时建议确认以下信息：

• 额定扭矩要求

• 输入端/输出端轴径

• 安装长度限制

• 是否需要键槽

• 是否需要全不锈钢版本（VA）

• 工作温度范围（标准 -30°C~120°C / 高温 -30°C~250°C）
