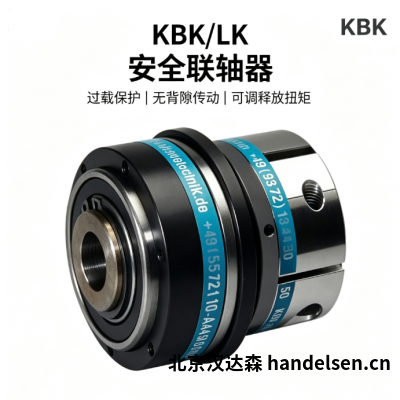

德国KBK LK安全联轴器 过载保护零背隙 包装自动化产线用

德国KBK LK安全联轴器详细介绍及选购建议

KBK/LK 安全联轴器是德国 KBK Antriebstechnik GmbH 面向间接驱动系统开发的过载保护联轴器。KBK 成立于2003年，专注于轴-轮毂连接及无背隙联轴器的研发与生产，在工业传动领域积累了深厚的技术底蕴。

KBK/LK 系列采用球锁止（Ball-in-detent）原理，以碟形弹簧（递减特性曲线）和钢球作为锁止元件。当设备发生过载时，联轴器在毫秒级时间内快速脱开，切断动力传输，保护电机、减速机和机械结构免受损坏。该系列扭矩范围覆盖 0.2–500 Nm，适配轴径 3–56 mm，最高转速 4,500–13,200 rpm，释放扭矩可由客户连续调节。产品支持夹紧毂安装，适用于包装机械、自动化生产线、输送设备及伺服驱动系统等应用场景。

核心参数表

德国KBK LK安全联轴器 功能特点

1. 球锁止原理 + 碟形弹簧，过载毫秒级脱开

KBK/LK 采用球锁止（Ball-in-detent）原理，结合具有递减特性曲线的碟形弹簧。正常运行时，碟形弹簧将钢球压入锁止孔位，实现无间隙扭矩传递。当过载扭矩达到预设释放值时，钢球从锥形孔中脱出，扭矩传递在毫秒级时间内被中断。这一机制可有效防止或显著降低过载对传动系统的损害。

2. 绝对零背隙，保障高精度传动

由于 KBK 特定的钢球排列方式，KBK/LK 安全联轴器具备绝对零背隙特性。在伺服驱动、精密定位等需要高精度传动的应用中，零背隙意味着启停、换向无传动滞后，保障了定位精度和控制响应速度。

3. 释放扭矩可调，灵活适配不同负载

KBK/LK 的释放扭矩可通过调节螺母进行无级连续调节。每个过载离合器均在 KBK 工厂进行调整和测试，达到客户所需的触发扭矩。调试完成后，用户仍可根据实际工况对释放扭矩进行微调。这一设计使同一型号联轴器可适配不同负载需求，减少选型复杂度。

4. 多种功能模式可选，适配多样化应用

KBK 安全联轴器提供四种不同的功能模式和多种版本：

• 同步接合型：过载消除后自动重新接合

• 锁定型：脱开后机械锁定在脱开位置

• 分离型：过载后输入输出端永久分离，无扭矩传递

• 多位置接合型：支持单位置和多位置接合

用户可根据具体应用场景选择合适的版本。

5. 夹紧毂快速安装，适配间接驱动

KBK/LK 采用夹紧毂（Clamp hub）连接方式，安装便捷快速。该系列适用于安装链轮、三角皮带轮等间接驱动场景。用户可根据具体设备需求选配不同型号和扭矩等级。

适用场景

KBK/LK 安全联轴器广泛应用于需要过载保护和精密传动的工业领域，主要涵盖以下场景：

• 包装机械：用于包装生产线的传动系统过载保护，防止卡料导致的设备损坏

• 自动化生产线：用于自动化设备的传动系统，过载时快速脱开保护电机和减速机

• 输送设备：用于皮带输送机、辊道输送机的传动系统，防止物料卡滞导致的过载

• 伺服驱动系统：零背隙特性适配高精度伺服传动，过载保护功能保障设备安全

• CNC 机床：用于机床进给轴和主轴传动系统的过载保护

• 工业机器人：用于机器人关节传动系统的扭矩限制和安全保护

• 木工机械与纺织机械：用于木材加工和纺织设备的传动系统过载保护

配套耗材

KBK/LK 安全联轴器出厂时包含联轴器本体及标准配置。用户可根据具体应用需求选配以下配件：

德国KBK LK安全联轴器 订货说明

KBK/LK 采用 KBK 标准型号编码体系，示例型号为 KBK/L-K-4.5-12-1.5NM-C-1：

• KBK/LK = 产品系列（夹紧毂安全联轴器）

• 4.5 = 额定扭矩（4.5 Nm）

• 12 = 适配轴径（12 mm）

• 1.5NM = 释放扭矩设定值

• C = 接合模式（C = 同步接合 / D = 断开接合）

• 1 = 轴承类型 / 版本代号

常见扭矩等级：2 Nm、4.5 Nm、10 Nm、30 Nm、60 Nm、80 Nm、150 Nm、200 Nm、300 Nm、500 Nm

订货时建议确认以下信息：

• 所需额定扭矩（0.2–500 Nm 范围内）

• 输入端/输出端轴径（3–56 mm 范围内）

• 安装空间限制（外径、长度）

• 功能模式（同步接合 / 锁定 / 分离）

• 是否需要键槽或特殊轴孔加工

• 工作温度范围（标准 -30°C~120°C）
