德国Walther-Präzision紧急释放联轴器LP-019-Z75保护设备免受过大载荷的损坏

一、品牌介绍

Carl Kurt Walther GmbH &; Co. KG（成立于 1931 年）以其 WALTHER-PRÄZISION 品牌是全球的单联轴器和多联轴器以及对接系统“德国制造”的开发商和优质制造商。其产品主要应用于：汽车、航空航天、化工和制药、钢铁、海洋、医疗技术、运输技术、机械和设备工程以及国防技术。



二、产品介绍

紧急释放联轴器是单联轴器的一种。当超过预定的计算脱离力时，会自动无损地断开两个半联轴器，从而保护设备免受过大载荷的损坏，可有效防止因过载导致的机械部件损坏、电机烧毁等故障，确保系统安全。使用快速接头（单联轴器），无需额外工具即可快速可靠地重复连接和断开单个流体或电线。

与多联轴器相比，单联轴器每条线路仅连接一条线路。它们还由两个连接部分组成：联轴器和适配器，或母头和公头。快速接头能够快速连接和断开为机器和设备提供电力、液体或气体介质的管线。因此，它们确保了不同行业的模块、系统和骨料的可靠、安全的连接和交换——无论是在钢铁行业、化工和制药行业、医疗技术、运输行业还是海上技术行业。



三、技术数据

类型：LP-019-Z75

公称孔径：19 毫米

分离力：460 N （15.6 bar/226 psi）580 N （25 bar/362 psi）

材料：不锈钢， 黄铜

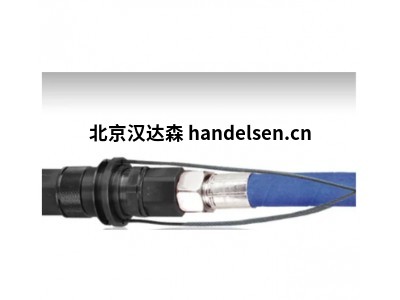

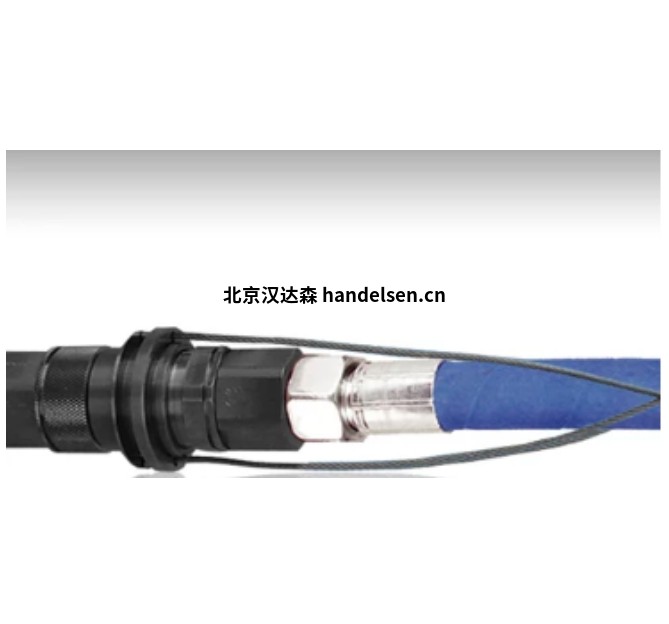

特殊功能/选项：带牵引绳的紧急释放联轴器



四、应用：

特种化学品、气体置换管线、运输管线和罐区的灌装/一般灌装



五、紧急释放联轴器主要型号

20-019-Z02 型

CT-012-Z13 型

LP-050-Z39 型

LP-050-Z41 型

CT-019-0-Z02型

LP-032-Z34 型

LP-019-Z75 型

HG 系列加氢-分离式联轴器



七、多种不同设计的单联轴器

各种快速接头类型根据预期应用、管线供应的介质、管线中的压力条件和连接机构而有所不同。就预期应用而言，有直通式联轴器和适配器，可确保介质在没有阀门的情况下自由通过;但是，断开连接时线路不会被阻塞。带阀门的快速接头和适配器在断开时密封管路;清洁断开接头和适配器还确保与干阀或低泄漏阀门的无滴漏断开。根据应用领域，使用空气、气体、酸、水或油（例如用于水和油基液压系统）。根据压力条件，有低压、中压、高压快速连接联轴器;根据连接机制的不同，插头式和螺钉式联轴器用于工业环境。



1）低压快速接头（低压联轴器）

标准低压接头的设计工作压力高达 100 bar，适用于各种介质，包括水、油、燃料或压缩空气。例如，它们用于工具和吹气枪中的压缩空气消耗器，或在钢铁行业为设备提供液压和压缩空气。根据应用领域的不同，有带有自动锁定机构的低压接头，在接头过程中提供更多便利。



2）中压快速接头（中压联轴器）

中压接头（根据类型）设计用于高达 250 bar 的工作压力，适用于液体和气体介质。例如，中压范围内的清洁切断联轴器用于液压应用，但也适用于供应压缩空气、水或燃料的连接管线。根据应用领域和设备的不同，单联轴器具有自动锁定机构或解锁保护。



3）高压快速接头（高压联轴器）

快速接头还可以承受高压。高压联轴器（取决于类型）适用于高达 2,000 bar 的工作压力，例如用于钢铁工业中辊架上的气动油润滑。为了承受这种极端应力，用于高压应用的单联轴器具有非常坚固的设计。这也适用于海上设施中的应用，在这些应用中，快速连接联轴器通常需要在海水应用下运行数十年。



4）清洁断路联轴器

在化工、制药等安全标准特别高的敏感行业，清洁断路联轴器可确保线路的无滴漏连接和断开;例如，用于采集各种液体和气体的样品。清洁断路阀确保连接时不会飞溅、夹杂空气或介质损失，并且（根据阀门的不同）即使在残余压力下也能实现连接。



5）插头式和螺钉式联轴器

在医疗技术行业，插头式和螺钉式联轴器用于快速连接和断开管线，无论是计算机断层扫描仪中冷却液管路的清洁断开联轴器、透析机中的快速联轴器还是医院供应医用气体的自密封联轴器。为确保安全运行并防止错误的线路连接，联轴器提供不同的颜色标记和/或机械编码版本，使其不可互换。



八、快速连接联轴器的功能和优点

使用快速连接接头提供了更大的灵活性和更大的经济效益，因为可以快速安全地断开和重新连接线路。例如，在车辆上，单联轴器有助于加热和空调系统的组装和维护，或者它们能够安全地加注气态氢气。在轨道车辆上，联轴器是液压和气动制动系统、供能系统或空调系统的关键部件。
