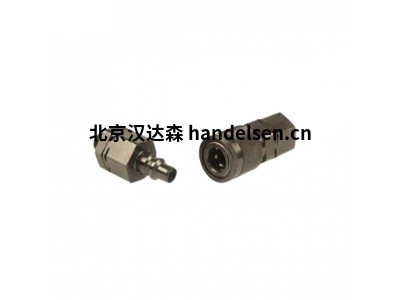

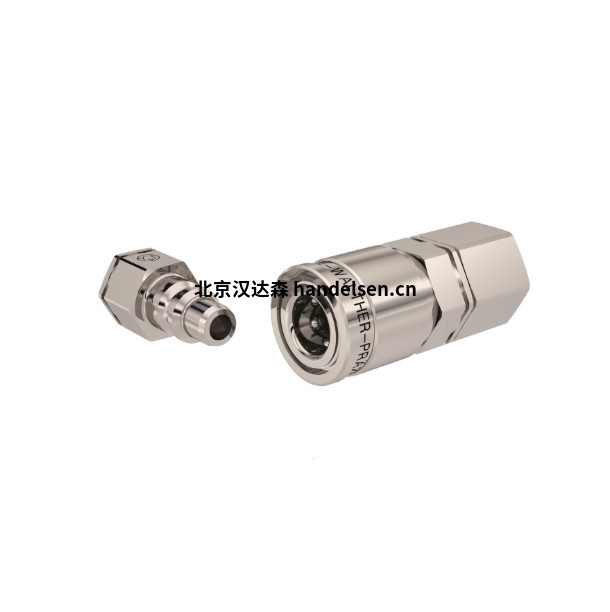

Walther-Präzision高压快速接头HP系列适用于高达 2,000 bar 的工作压力



一、产品概述

快速接头是单联轴器的一种。使用快速接头（单联轴器），无需额外工具即可快速可靠地重复连接和断开单个流体或电线。

快速接头还可以承受高压。高压联轴器（取决于类型）适用于高达 2,000 bar 的工作压力，例如用于钢铁工业中辊架上的气动油润滑。为了承受这种极端应力，用于高压应用的单联轴器具有非常坚固的设计。这也适用于海上设施中的应用，在这些应用中，快速连接联轴器通常需要在海水应用下运行数十年。

HP系列高压快速接头系统适用于广泛的应用，用于在工业/商业环境中传输流体或气体介质。



二、主要参数

公称孔径：2.5、4、6、10、16、20、32 和 50 毫米

工作压力：高达 3,000 bar（取决于标称孔径和材料），部分也适用于真空

媒介：主要是液压油，但也可用于其他流体和气体包括氢气在内的技术气体

材料：钢油抛光、不锈钢 1.4404/1.4571或类似材料用于定制应用的特殊不锈钢



三、特殊功能/选项：

解锁安全装置、振动锁、多种类型的连接、用于较大公称孔径的环形夹具、环形阀



四、主要类型：

HP-004、

HP-006、

HP-010、

HP-016、

HP-020、

HP-032、

HP-050



五、多种不同设计的单联轴器

各种快速接头类型根据预期应用、管线供应的介质、管线中的压力条件和连接机构而有所不同。就预期应用而言，有直通式联轴器和适配器，可确保介质在没有阀门的情况下自由通过;但是，断开连接时线路不会被阻塞。带阀门的快速接头和适配器在断开时密封管路;清洁断开接头和适配器还确保与干阀或低泄漏阀门的无滴漏断开。根据应用领域，使用空气、气体、酸、水或油（例如用于水和油基液压系统）。根据压力条件，有低压、中压、高压快速连接联轴器;根据连接机制的不同，插头式和螺钉式联轴器用于工业环境。



1）低压快速接头（低压联轴器）

标准低压接头的设计工作压力高达 100 bar，适用于各种介质，包括水、油、燃料或压缩空气。例如，它们用于工具和吹气枪中的压缩空气消耗器，或在钢铁行业为设备提供液压和压缩空气。根据应用领域的不同，有带有自动锁定机构的低压接头，在接头过程中提供更多便利。



2）中压快速接头（中压联轴器）

中压接头（根据类型）设计用于高达 250 bar 的工作压力，适用于液体和气体介质。例如，中压范围内的清洁切断联轴器用于液压应用，但也适用于供应压缩空气、水或燃料的连接管线。根据应用领域和设备的不同，单联轴器具有自动锁定机构或解锁保护。



3）高压快速接头（高压联轴器）

快速接头还可以承受高压。高压联轴器（取决于类型）适用于高达 2,000 bar 的工作压力，例如用于钢铁工业中辊架上的气动油润滑。为了承受这种极端应力，用于高压应用的单联轴器具有非常坚固的设计。这也适用于海上设施中的应用，在这些应用中，快速连接联轴器通常需要在海水应用下运行数十年。



4）清洁断路联轴器

在化工、制药等安全标准特别高的敏感行业，清洁断路联轴器可确保线路的无滴漏连接和断开;例如，用于采集各种液体和气体的样品。清洁断路阀确保连接时不会飞溅、夹杂空气或介质损失，并且（根据阀门的不同）即使在残余压力下也能实现连接。



5）插头式和螺钉式联轴器
