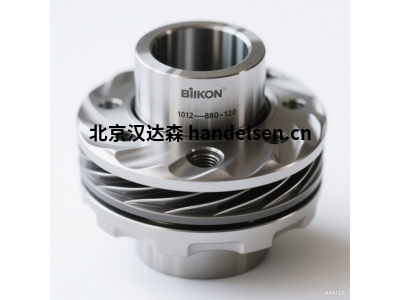

BIKON膜片联轴器 1012-080-120：高精度动力传输的可靠之选

在工业动力传输领域，联轴器如同精密的“关节”，承担着连接主动轴与从动轴、传递扭矩与运动的关键使命，同时需要巧妙地补偿不可避免的安装误差和运行中的偏移。德国BIKON-Technik公司凭借其深厚的技术积累和制造工艺，其膜片联轴器系列在全球赢得了高度赞誉。今天，我们将深入剖析其经典之作——BIKON膜片联轴器 型号 1012-080-120，揭示其设计精髓、技术优势及广泛的应用价值。

一、核心解读：型号1012-080-120的深层含义

BIKON的型号命名体系清晰直观，直接关联核心尺寸参数：

·         1012： 代表该联轴器所属的系列。1012系列是BIKON高性能单膜片联轴器的代表，以其紧凑的结构、的扭转刚度、零背隙和补偿能力著称，特别适用于对动态性能和精度要求的场合。

·         080： 指代联轴器两端的轴孔直径（单位：毫米）。此型号两端轴孔直径均为 80 mm，是连接轴径的关键尺寸，用户需确保驱动轴和从动轴的直径与此精确匹配。

·         120： 通常表示联轴器的公称扭矩值（单位：牛顿米 - Nm）。此型号的设计公称扭矩为 1200 Nm (即120 * 10)。这是联轴器在标准工况下能够持续、安全传递的大扭矩值，是选型的核心依据。

二、结构精粹与核心功能

1012系列单膜片联轴器的结构设计体现了德国工程的严谨与高效：

1.      核心元件 - 高强度合金钢膜片组： 位于两个铝合金或钢制轮毂之间。这组经过精密冲压和硬化处理的金属膜片是联轴器的“柔性心脏”，是实现功能的核心。

2.      轮毂： 提供坚固的轴连接（通常通过高精度锥形夹紧套筒或涨紧套实现无键连接，确保高同心度和高扭矩传递能力）和膜片安装面。

3.      螺栓组件： 高强度的螺栓、螺母和精密垫圈，确保膜片组与轮毂之间的可靠、无滑移连接。

其核心功能突出表现在：

·         高精度扭矩传递：

o    零背隙： 金属膜片与轮毂的刚性连接确保了动力传递的即时性和精确性，无角度滞后，这对于需要精确同步的伺服系统、数控机床主轴、机器人关节等至关重要。

o    高扭转刚度： 1012系列以其的扭转刚度闻名，意味着在传递扭矩时发生的扭转角变形极小，保证了系统的动态响应精度和控制稳定性。

·         偏移补偿能力： 金属膜片的弹性变形赋予联轴器强大的适应性：

o    角度偏差补偿： 能够有效吸收两轴连接时存在的微小角度不对中（通常允许范围在0.5° - 1°之间，具体需查技术手册）。

o    轴向位移补偿： 允许轴系在运行过程中产生一定的热膨胀或安装导致的轴向窜动（补偿量通常在几毫米级别）。

o    径向位移补偿： 能应对一定程度的轴心平行偏移（补偿量通常小于0.5mm）。

o    补偿能力图示：

text

驱动轴 (-----< 膜片组 >-----) 从动轴

             / | \

            / | \   (角度偏差)

           /   |   \

          <----|----> (轴向位移)

         (径向位移)

·         免维护与长寿命： 无相对滑动部件，无需润滑，避免了因润滑剂老化、泄漏导致的污染和维护需求。金属膜片在弹性范围内工作，疲劳寿命极长。

·         抗环境性强： 金属结构耐高温、耐腐蚀（可选不锈钢材质）、抗油污和粉尘，适用于恶劣工业环境。

·         高速性能优异： 经过精密动平衡（通常达到G6.3级或更高），确保在高转速下运行平稳，振动极小。1012-080-120的设计高转速取决于具体材料和动平衡等级（需参考BIKON技术手册）。

·         低转动惯量： 铝合金轮毂设计有助于降低整个传动链的转动惯量，提升伺服系统的动态响应速度。

三、核心性能参数概览 (以典型1012-080-120为例)

注：所有具体参数务必以BIKON-Technik发布的新版产品技术手册为准。

四、应用场景：高要求领域的动力纽带

得益于其性能，1012-080-120型联轴器广泛应用于对精度、可靠性和动态性能要求严苛的领域：

1.      机床： 数控加工中心主轴驱动、精密磨床、齿轮加工机床、车铣复合中心。零背隙和高刚度保障了加工精度和表面光洁度。

2.      伺服驱动系统： 机器人关节驱动、自动化生产线上的高精度定位轴（如拾取放置、激光切割、印刷）、半导体制造设备。优异的动态响应和同步精度是关键。

3.      风电行业： 偏航和变桨驱动系统。其高可靠性和免维护特性在此类难以频繁维护的场合尤为重要。

4.      泵与压缩机： 高速泵、离心压缩机、螺杆压缩机驱动。补偿热膨胀位移，传递平稳动力。

5.      测试台架： 发动机测试台、变速箱测试台、材料试验机。需要精确传递扭矩并承受动态载荷。

6.      包装与印刷机械： 需要精确套印和高速运行的场合。

五、选型与安装要点：发挥佳性能的关键

·         选型核心：

o    扭矩： 必须满足应用的大持续工作扭矩（Tkn）和峰值扭矩（Tk max）要求，并留有适当安全裕度。

o    转速： 工作转速绝对不能超过联轴器允许的高转速（nmax）。

o    轴径： 精确匹配驱动轴和从动轴直径 (80 mm)。

o    偏移量： 预估或测量实际应用中可能存在的角度、轴向、径向偏差，确保在联轴器允许补偿范围内。

o    空间限制： 考虑联轴器的总长度和安装空间。

o    环境因素： 温度、腐蚀性介质等，必要时选择特殊材质（如全不锈钢）。

·         安装精要：

1.      精确对中： 尽管膜片联轴器能补偿偏差，但安装时尽可能精确地对齐两轴（角度、轴向、径向）能显著延长联轴器寿命，减少振动和轴承负荷。使用激光对中仪是推荐做法。

2.      清洁： 确保轴、轴孔、夹紧套接触面清洁、无油污、无毛刺。

3.      正确紧固： 严格按照BIKON提供的扭矩值，使用扭矩扳手分步、交叉拧紧夹紧套和膜片连接螺栓。这是保证安全和性能的重中之重！

4.      避免预拉伸/压缩： 安装时确保联轴器处于自然状态，避免强行拉伸或压缩膜片组。

5.      防护： 根据环境考虑安装防护罩，防止意外触碰和异物卷入。

六、维护与诊断：确保持久可靠

1012系列膜片联轴器以“免维护”著称，但定期的状态检查仍然必要：

·         视觉检查： 定期停机时检查膜片是否有可见的裂纹、变形、锈蚀或损坏；检查螺栓有无松动迹象；检查轮毂和夹紧套是否有异常磨损或损伤。

·         运行监控： 注意设备运行中是否有异常的振动或噪音加剧，这可能是联轴器损坏或对中状态恶化的信号。

·         更换： 一旦发现膜片出现裂纹或塑性变形，必须立即停机更换整个联轴器！ 严禁尝试修复损坏的膜片。同时更换所有连接螺栓、螺母和垫圈。

七、为何选择BIKON 1012-080-120？

·         德国品质与精密制造： BIKON代表了德国工业在材料、热处理、加工精度和质量管理上的高标准。

·         经久耐用的可靠性： 优化的膜片设计、高强度材料和严格测试，确保在苛刻工况下的超长使用寿命。

·         动力传输性能： 零背隙、高扭转刚度、高精度，满足严苛的动态控制要求。

·         强大的适应性： 出色的位移补偿能力，降低安装精度要求，适应实际运行中的变化。

·         降低总拥有成本 (TCO)： 免维护设计减少了润滑成本和停机维护时间；长寿命降低了备件更换频率和库存成本；高可靠性减少了意外停机的损失。

结论

BIKON-Technik 1012-080-120膜片联轴器绝非简单的机械连接件，它是精密动力传输系统中一项关键的技术解决方案。其精妙的设计——通过高性能金属膜片组实现零背隙、高刚度扭矩传递和出色的偏差补偿能力——使其成为高速、高精度、高可靠性驱动应用的理想选择。无论是在精密机床的主轴上高速旋转，在工业机器人的关节中灵活运动，还是在风电设备的严苛环境中稳定运行，1012-080-120都以其德国工程品质，默默地保障着动力传输的精准、高效与可靠。在选型时，务必仔细核对扭矩、转速、轴径和偏移量需求，并遵循严格的安装规范，方能充分发挥这款顶级联轴器的全部潜能，为您的设备提供持久稳定的动力纽带。
