德国ELBE埃尔贝 0.516.100双万向联轴器 40°偏角 叉车转向驱动桥用
ELBE 0.516.100 是一款双万向联轴器（Doppelgelenkwelle），属于 ELBE 0.500 系列。0.500 系列是 ELBE 针对工程机械、叉车和特种车辆转向驱动桥开发的大偏角双关节传动轴产品线。
0.516.100 的额定扭矩为 2000 Nm。采用双关节结构，最大偏转角可达 40°。该系列通过将两个铰点的偏转角进行合理分配（等速偏转角 βx=32°），在特定偏转范围内实现近似等速传动，有效减少输出端的速度波动。连接方式支持轮毂连接及锯齿连接，适配不同驱动桥的接口。

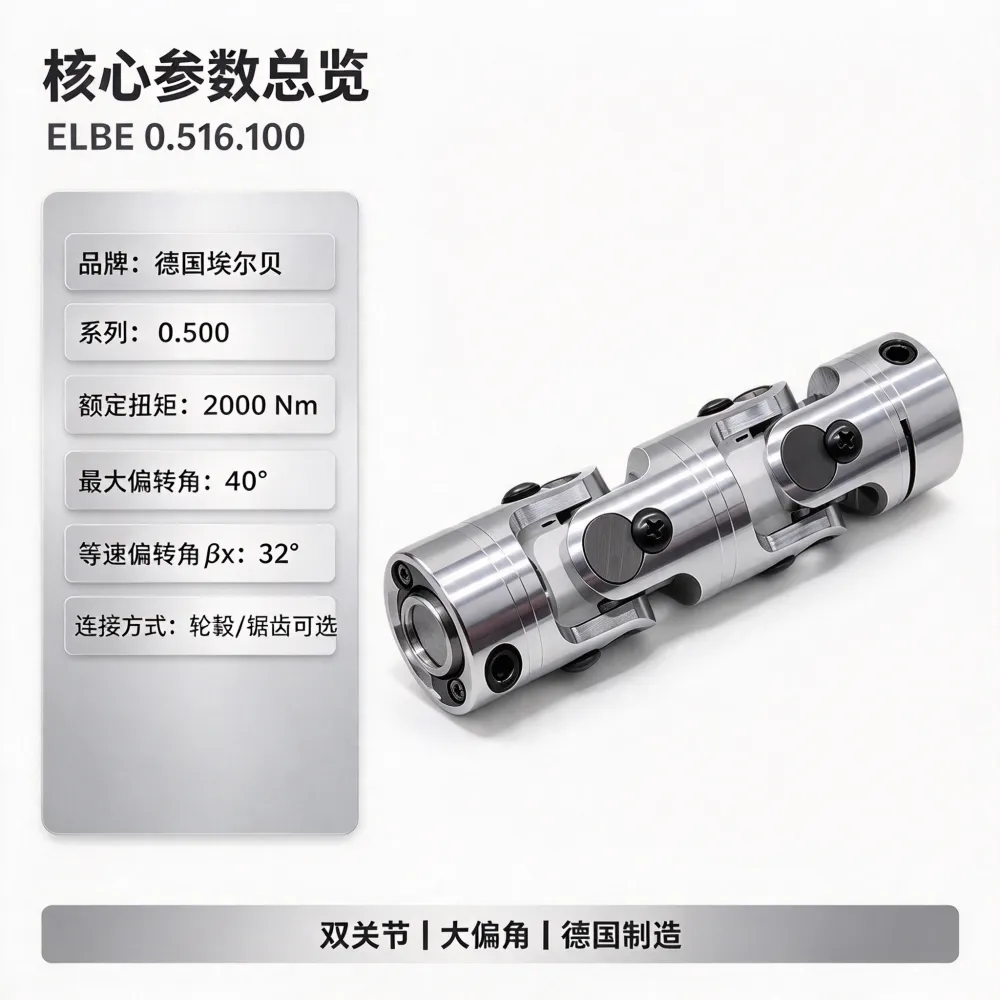

核心参数表：
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | ELBE（德国埃尔贝） |
| 系列 | 0.500 |
| 型号 | 0.516.100 |
| 产品类型 | 双万向联轴器（双关节） |
| 额定扭矩 | 2000 Nm |
| 最大偏转角 | 40° |
| 等速偏转角 | βx = 32° |
| 轴承类型 | 滚子轴承 / 滚针轴承 |
| 长度范围 | 110 – 2,205 mm（系列范围） |
| 连接方式 | 轮毂连接 / 运行锯齿 / 刚性锯齿 |
| 润滑方式 | 中央润滑 / 外部润滑 / 免维护 |
| 表面处理 | 喷涂任意RAL色号 / 镀锌 |
| 产地 | 德国 |
功能特点：
双关节大偏角设计：最大偏转角 40°，适配叉车、AGV 和高空作业车等“转向桥即驱动桥”的工况，在车轮大幅摆动时仍能传递动力。
近似等速传动：通过设定等速偏转角（βx=32°），两个关节的转速波动相互抵消，减少转向时传动系统的顿挫感，提升车辆行驶平顺性。
紧凑高扭矩：在双关节结构下实现了 2000 Nm 的额定扭矩，适配中型移动设备的驱动桥需求。

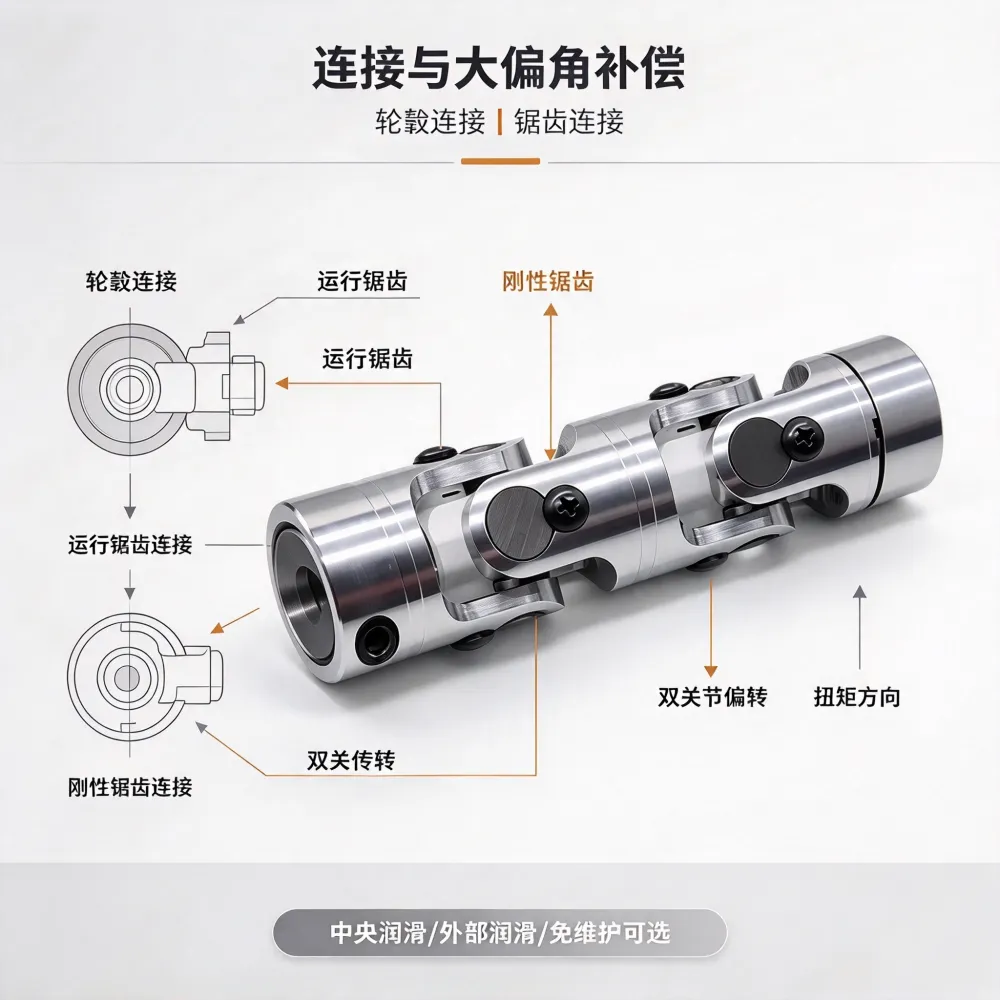

灵活连接方式：支持轮毂连接和锯齿连接，锯齿类型和大小可单独设计，适配不同驱动桥的接口。
适用场景：
叉车与仓储车辆：用于电动叉车、内燃叉车的转向驱动桥传动。
AGV/AMR：用于自动导引车的转向驱动系统。
高空作业车：用于高空作业平台的车轮驱动。
特种车辆：用于需要大角度转向的工程车辆。
配套耗材：
| 名称 | 说明 | 用途 |
|---|---|---|
| 十字轴组件 | 配套双关节十字轴 | 磨损后更换 |
| 滚子/滚针轴承套件 | 配套轴承 | 轴承维护 |
| 防护罩 | 轴端防护罩 | 保护万向轴端部 |
订货说明：
0.516.100 采用 ELBE 标准型号体系。订货时需确认安装长度及连接方式。
订货时建议确认以下信息：
型号：0.516.100
安装长度（110 – 2205 mm）
连接方式（轮毂连接 / 锯齿连接）
表面处理要求（喷涂/镀锌）
润滑方式（润滑/免维护）
