法国 DIRUPTOR 四极断路器7412104 12D用于工业和交通
四极断路器
该四极断路器符合 EN 60934 标准，仅针对 AN 和 AS 曲线符合 NF F 62-001 标准（铁路机车车辆）。尺寸范围从 0.04 安培扩展到 40 安培。用于三相交流电 （AC）（高达 400 伏 50/60 赫兹），具有 3 相和中性线的保护和切断功能。
提供热曲线以及磁热和磁曲线。
技术特点
极数 ： 4 极
控制系统：带或不带跳闸按钮“OFF”
安装方式 ：
插入式（限制 20A）
嵌入式安装，正面
有 2 个螺钉 嵌入式安装，螺纹环，用于安装在正面 卡
在 DIN 非对称导轨
上 推推式螺纹环，用于安装在正面
无固定 卡
在 DIN 对称导轨
上 用于打印电路的插入式底座
连接：
嵌入式安装型号
快速连接（公头）6,35 x 0,8,45°（在 _ 15A）
60° 端子，带夹子，用于最大 1 x 6 mm2 的电缆（在 _ 20A）
60° 端子，HS M4 螺钉，用于最大 1 x 6 mm2 的电缆（在 _ 20A）
快速连接（公头）6,35 x 0,8,90°
下柱型端子， 横向孔 （In _ 40A）
下柱式端子，纵向孔 （In _ 40A）
端子，带夹子的螺钉，1 个在 60° 处。1 个 90°，用于 6 至 16 mm2 的电缆
卡在 DIN 导轨模型
上扁平端子，带夹子的螺钉 （In _ 20A）
上柱式端子，纵向孔 （In _ 40A）
无固定模型
根据要求设计端子
用于打印电路
的插入式底座快速连接（公头）6.35 x 0.8,90°
插件
销钉 _ 7， 轴间 20 毫米 （série 7000）
曲线 + RAED 电流 ：
热 ： 0.04 – 32 A
热磁 ： 0.10 – 32 A
放大 ： 14 A 有效 20 A AC 最大值
选项 ：
辅助触点 NC
辅助触点 无
辅助触点转换 用于高峰值电流的
特殊触点，（仅限热释放）
温度补偿（热 2 至 30A，热磁 3 至 20A）
用于磁性释放
的特殊调节 红色按钮“ON”
用于钻孔的滚花螺母和反螺母 14.5 mm
电源触点随分流
器一起提供UL 1077。公认的
Dirptor 230/400 VAC，具有 6 kA/AC 短路容量
DC Dirptor：单极额定 110/125 V DC 或 2 极每极
110/125 V DC 加强热带化
磁释放仅“全有或全无”单独
检查（附测试报告）
温度等级变化（在 60°C 下调整）
标在底座上的额定电流（用于调整的螺钉旁边）
额定电流标记在按钮“ON”上，位于顶部或底部
额定单极额定 72 V DC 最大标称值（90V 测试） 230 V AC 或多极 400 V AC
单极额定值 110 V DC 最大标称值（137V 测试） 230 V AC 或多极 400 V AC
主要型号
DIRUPTOR 7412104 12D
DIRUPTOR 7412104 12D41
| 冯海艳 QQ：3671842899 手机：18614042436 电话：010-64714988-193 传真：010-84786709-667 邮件：sales91@handelsen.cn |
 |
 |
DIRUPTOR 7412104 16D
DIRUPTOR 7412104 16D41
DIRUPTOR 7412104 7.5D
DIRUPTOR 7412FS1864/18
DIRUPTOR 7412FS1864/32
DIRUPTOR 7422104 10D
DIRUPTOR 7422104 16D41
DIRUPTOR 7422104 20D41
DIRUPTOR 7422104 25D41

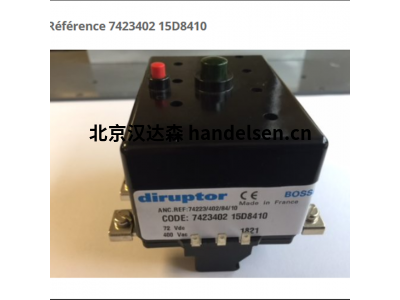

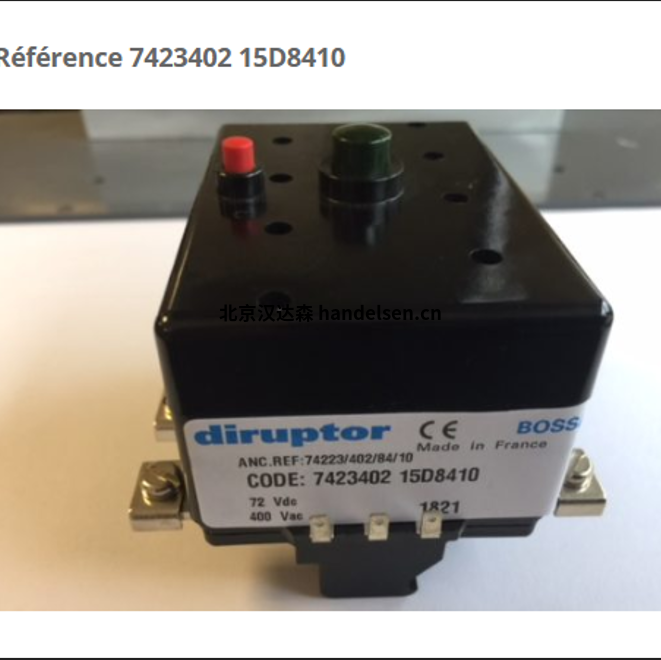

DIRUPTOR 7423402 15D8410
