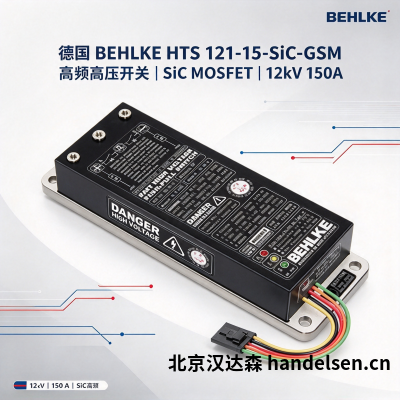

德国Behlke贝尔克 HTS121-15 高压开关 12kV SiC高频 脉冲功率用
Behlke HTS 121-15-SiC-GSM 是一款基于碳化硅（SiC）技术的高频高压开关，由德国 BEHLKE Power Electronics GmbH（贝尔克）原厂研发制造。BEHLKE 的 HTS-SiC 系列将碳化硅 MOSFET 与高压封装技术结合，在保持高耐压的同时实现了较高的工作频率和较低的开关损耗。
HTS 121-15-SiC-GSM 属于 HTS-SiC-GSM 系列，额定电压 12 kV，峰值电流 150 A。采用碳化硅半导体技术，支持高频连续运行，适用于需要高重复频率和快速上升时间的脉冲功率应用。

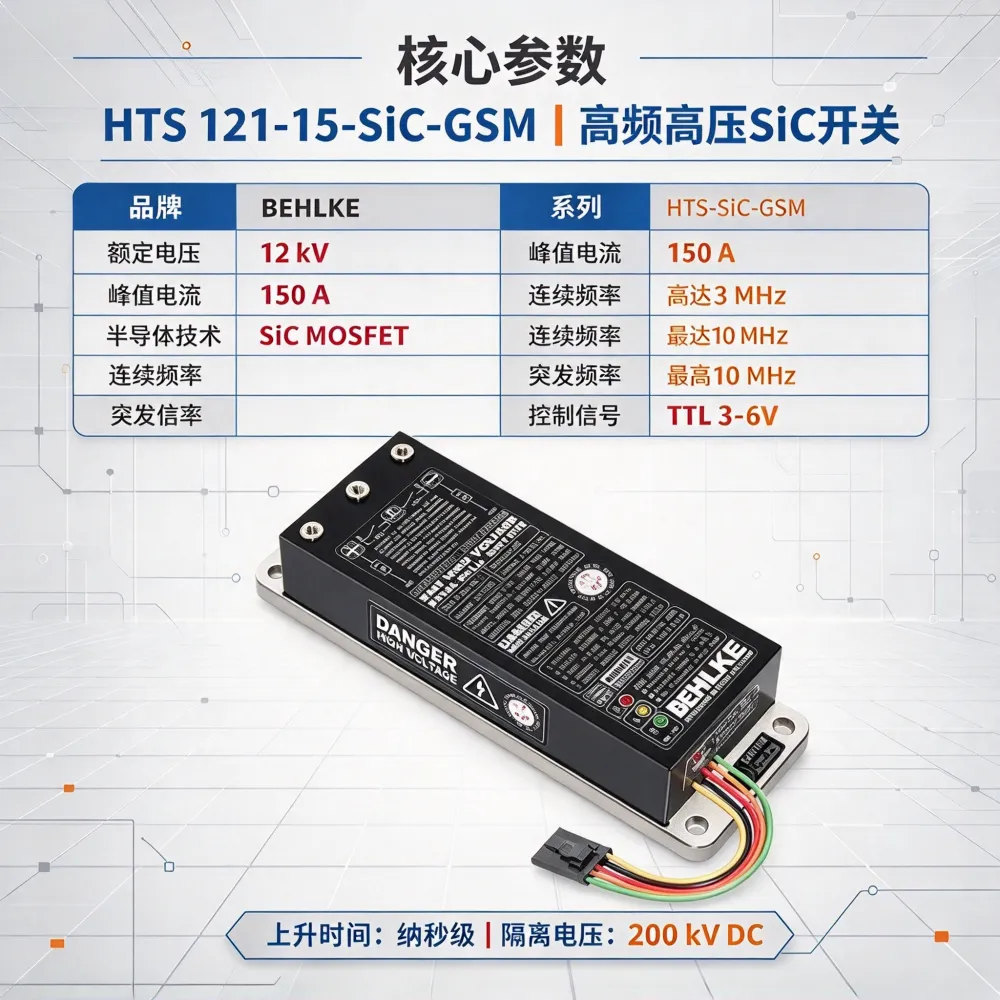

核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | BEHLKE Power Electronics（德国贝尔克） |
| 系列 | HTS-SiC-GSM |
| 型号 | HTS 121-15-SiC-GSM |
| 产品类型 | 高频高压开关（SiC MOSFET） |
| 额定电压 | 12 kV |
| 峰值电流 | 150 A |
| 半导体技术 | 碳化硅（SiC） |
| 导通行为 | 可变导通时间 |
| 连续工作频率 | 高达 3 MHz（视配置） |
| 突发频率 | 最高 10 MHz（视配置） |
| 控制信号 | TTL（3–6V） |
| 上升时间 | 纳秒级 |
| 隔离电压 | 高达 200 kV DC（安全电流隔离） |
| 保护功能 | 过载与电压反转耐受 |
| 产地 | 德国 |
功能特点
1. 碳化硅技术，高频低损耗
HTS 121-15-SiC-GSM 采用碳化硅（SiC）MOSFET 技术。与传统硅基器件相比，SiC 材料具有更高的临界击穿场强和更低的导通电阻，能够在高频下保持较低的开关损耗。在需要高重复频率的脉冲功率应用中，这一特性有助于减少发热并提升系统效率。
2. 12kV耐压与纳秒级响应，适配快速脉冲
额定电压 12 kV，峰值电流 150 A。配合纳秒级的上升时间，开关能够输出边沿陡峭的高压脉冲。在激光驱动、脉冲电场等对脉冲前沿有要求的应用中，快速响应有助于实现精确的波形控制。
3. 支持高频连续与突发运行
连续工作频率可达 3 MHz，突发频率最高 10 MHz（视具体配置）。在高频脉冲串或调制脉冲的应用中，这一频率能力可覆盖从连续高频到短时 burst 的多种工作模式。
4. 高隔离电压与TTL控制
提供高达 200 kV DC 的安全电流隔离，控制侧与高压侧之间具备较高的绝缘强度。仅需 TTL 信号（3–6V）即可控制，驱动电路简单，便于集成到现有的脉冲控制系统中。
适用场景
高频脉冲功率系统：用于需要高重复频率和快速上升沿的高压脉冲产生
激光与光电驱动：用于脉冲激光器的 Q 开关驱动或高速脉冲调制
科研实验：用于粒子物理、等离子体实验中的高频高压脉冲开关
工业高频脉冲应用：用于需要 SiC 低损耗特性的高频脉冲电源
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| TTL控制信号线 | 配套控制线缆 | 触发信号传输 |
| 散热组件 | SiC器件散热片 | 高频运行散热 |
| 高压连接线 | 适配12kV输出 | 主回路连接 |
订货说明
HTS 121-15-SiC-GSM 采用 BEHLKE 标准型号编码体系：
HTS = 高压晶体管开关
121 = 12 kV 工作电压，可变导通时间
15 = 150 A 峰值电流
SiC = 碳化硅半导体技术
GSM = 系列/封装代码
订货时建议确认以下信息：
型号：HTS 121-15-SiC-GSM
工作频率要求（连续/突发）
是否需要配套散热组件
控制信号接口类型
