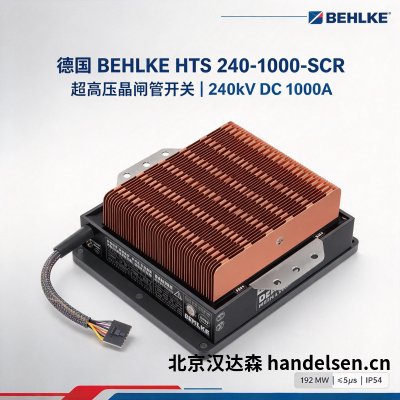

德国Behlke贝尔克 HTS240-1000-SCR高压开关 240kV 脉冲功率系统用
Behlke HTS 240-1000-SCR 是一款超高压晶闸管开关，由德国 BEHLKE Power Electronics GmbH（贝尔克）原厂研发制造。BEHLKE 专注于高压固态开关和高功率脉冲电子器件的研发与制造，产品覆盖科研、电力、工业等多个领域。
HTS 240-1000-SCR 属于 HTS-SCR 系列，以晶闸管（SCR）为核心控制元件。额定电压 240 kV DC，额定电流 1000 A，峰值功率达 192 MW。导通响应时间 ≤5μs，关断时间 ≤20μs。设备采用模块化结构，外壳为耐高压绝缘材料，防护等级 IP54。内置过流、过压保护模块，支持 TTL 电平或模拟信号控制，适配电力系统无功补偿、高压试验平台及新能源储能等超高压工况。

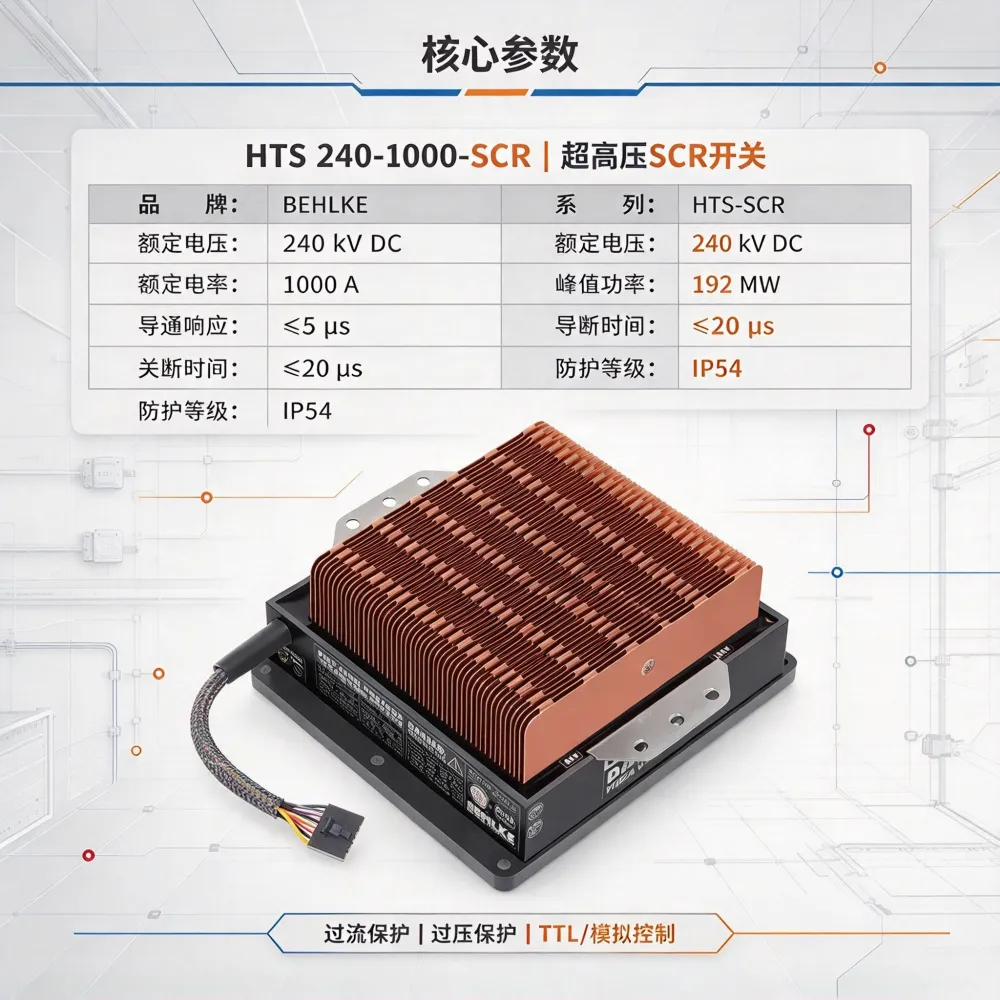

核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | BEHLKE Power Electronics（德国贝尔克） |
| 系列 | HTS-SCR |
| 型号 | HTS 240-1000-SCR |
| 产品类型 | 超高压晶闸管开关（SCR） |
| 额定电压 | 240 kV DC |
| 额定电流 | 1000 A |
| 峰值功率 | 192 MW |
| 导通响应时间 | ≤ 5 μs |
| 关断时间 | ≤ 20 μs |
| 控制信号 | TTL 电平 / 模拟信号（可选） |
| 保护功能 | 过流保护、过压保护 |
| 绝缘材质 | 耐高压环氧树脂 |
| 外壳防护等级 | IP54 |
| 工作温度范围 | -10℃ 至 70℃ |
| 安装方式 | 螺栓固定安装 |
| 产地 | 德国 |
功能特点
1. 240kV超高压与1000A大电流，适配极端脉冲工况
HTS 240-1000-SCR 的额定电压达 240 kV DC，额定电流 1000 A，峰值功率 192 MW。在超高压脉冲功率系统中，单台开关即可覆盖从数十千伏到数百千伏的电压范围，减少了串联级数，简化了系统结构。
2. 晶闸管导通机制，响应快速且自锁
采用晶闸管（SCR）作为核心开关元件，触发后自锁导通。导通响应时间 ≤5μs，关断时间 ≤20μs，能够快速响应控制信号，满足高压系统对电流通断的时效性要求。
3. 模块化设计与全面保护，保障高压运行安全
内部集成高精度触发电路与保护模块，具备过流、过压保护功能。外壳采用耐高压绝缘材料，内部线路板为耐高温 FR-4 基材。模块化结构便于维护检修，各功能组件独立协同工作，降低单一故障对整体系统的影响。
4. 多种控制信号与灵活安装
支持 TTL 电平或模拟信号（可选）控制，可与不同高压控制系统便捷对接。螺栓固定安装方式适配设备布局需求，防护等级 IP54 满足工业现场的基本防护要求。

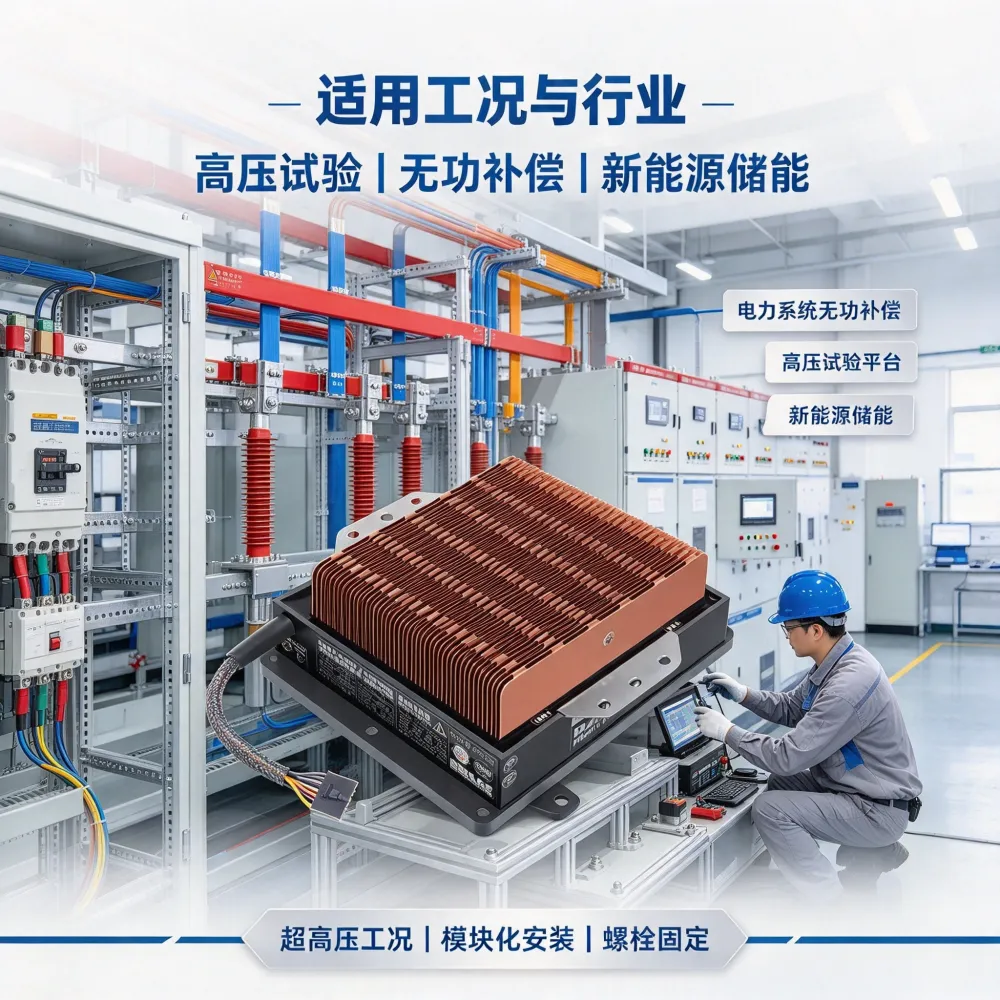

适用场景
电力系统：高压输电线路无功补偿装置中控制补偿电容投切，高压配电设备中实现回路精准通断
工业高压试验：高压试验平台中控制试验回路电流通断，为材料、设备的高压性能测试提供稳定控制
新能源储能：大型储能系统充放电控制回路中，控制电池与电网之间的电流传输，保障充放电安全
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| TTL控制信号线 | 配套控制线缆 | 触发信号传输 |
| 大电流连接铜排 | 适配1000A电流 | 主回路连接 |
| 散热组件 | 可选配冷却装置 | 高负载工况散热 |
订货说明
HTS 240-1000-SCR 采用 BEHLKE 标准型号编码体系：
HTS = 高压晶闸管开关
240 = 240 kV 工作电压
1000 = 1000 A 额定电流
SCR = 硅控整流器（晶闸管）
订货时建议确认以下信息：
型号：HTS 240-1000-SCR
控制信号类型（TTL / 模拟）
是否需要配套散热组件
工作环境温度条件
