德国HSB机械直线单元 HSB-beta40 稳定传动性能 医疗设备自动化应用
HSB 于 1993 年 8 月成立，专注于自动化和驱动技术领域，致力于研发、生产和销售高品质的直线运动系统、线性模组、驱动单元等产品，在工业自动化领域树立了良好的品牌形象。
| 冯海艳 QQ：3671842899 手机：18614042436 电话：010-64714988-193 传真：010-84786709-667 邮件：sales91@handelsen.cn |
 |
 |
我们的机械直线单元 HSB-beta 是直线模块中的经典之作。它们可以称为我们 HSB Automation GmbH 成功的基石，自 1996 年以来不断得到进一步发展，并增加了更多尺寸和版本。®
每个 HSB-β 线性单元的基础都是专门针对相应尺寸及其应用领域开发的铝型材。®
HSB-beta 线性单元目前有 11 种尺寸可供选择 - 从 HSB-beta 40 到 HSB-beta 180。为了满足实践中所需的选项范围，提供了各种导轨变体和驱动变体。

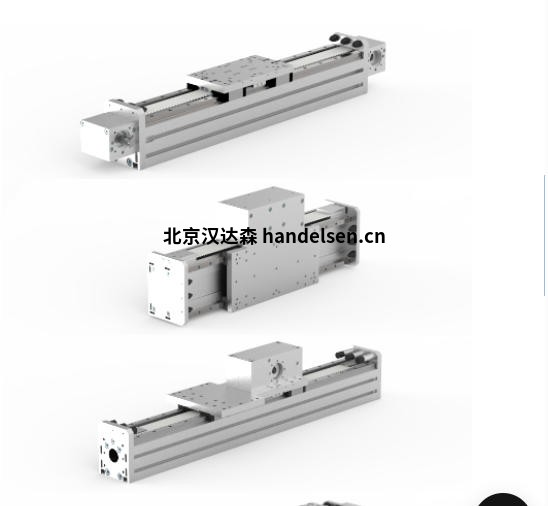

驱动变体
1.齿形带传动
应用领域：用于涉及长行程的中低进给力。我们使用齿形带作为驱动部件，实现中低精度。ZRS/ZSS 版本的传动带采用循环齿形带的形式，ARS/ASS 版本采用带驱动托架的 Omega 驱动器。
ZRS/ZSS 版本在型材端带有循环齿形带和驱动器，用于型材位置固定且托架移动的所有标准应用，包括长行程。
ARS/ASS 版本主要用于型材沿动臂移动且托架位置固定的情况。该装置特别用于多轴系统中的 Z 轴应用。它也适用于非常长的单元，因为所使用的齿形带长度由于长度较短，因此受到的拉伸较小。
HSB-β® ZRS/ZSS
HSB-β ARS®/ASS
2.螺杆传动
我们的丝杠驱动直线单元用于需要大力和高精度的应用。为此，我们主要使用我们的 HSB-kgt 滚珠丝杠。®
HSB-β® SRS/SSS
3.无驱动
所有整体尺寸也可作为 ORS/OSS 类型（不带驱动器）提供，即用于并行作。
HSB-β® ORS/OSS
导向变体

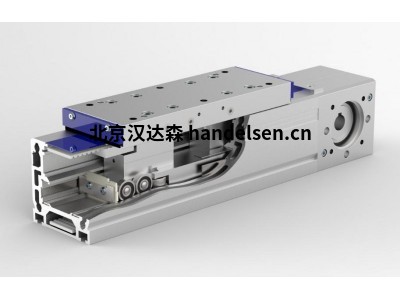

1. HSB滚子导轨
我们的滚柱导轨适用于轻到中等负载。它具有低摩擦力，允许高达 8 m/s 的高速。其精度处于中等范围。
对于大多数应用，我们的滚子导轨可以归类为“免维护”。
2.型材导轨
我们的直线导轨直线单元适用于中重负载。它们具有低摩擦力，但仍然非常坚硬。它们允许高达 5 m/s 的高速。它们的精度在于精度范围。
产品参数
HSB-β 50-C-ZRS®
机械直线单元尺寸 50，重型版本，带循环齿形带传动和 HSB 滚子导轨：
最大速度： v = 3 米/秒
最大加速度： a = 30 米/平方米
最大导向载荷： FZ= 600 牛
最大进给力： FX= 700 牛
铝型材 50 x 50 毫米，带 6 个不锈钢导带槽
12 x HSB LR 20 滚轮，额定动态载荷 C丁= 1500 N，额定静载荷 C统计= 600 牛
齿形带 20AT5-E，22 齿同步带轮 = 110 mm/转
可带或不带盖带
2 个标准托架长度 150 毫米或 200 毫米，可提供特殊长度
产品型号
HSB-beta 40
HSB-beta 50
HSB-beta 60
HSB-beta 70
HSB-beta 80
HSB-beta 100
HSB-beta 110
HSB-beta 120
HSB-beta 130
HSB-beta 140
HSB-beta 165
HSB-beta 180
