德国Behlke HTS30-08-UF高压开关 3kV 80A 120ns 脉冲功率系统用
Behlke HTS 30-08-UF 是一款超快高压晶体管开关，由德国 BEHLKE Power Electronics GmbH 原厂研发制造。BEHLKE 成立于1985年，专注于高压固态开关和高功率脉冲电子器件的研发与制造，在高压脉冲开关领域积累了超过30年的技术经验。

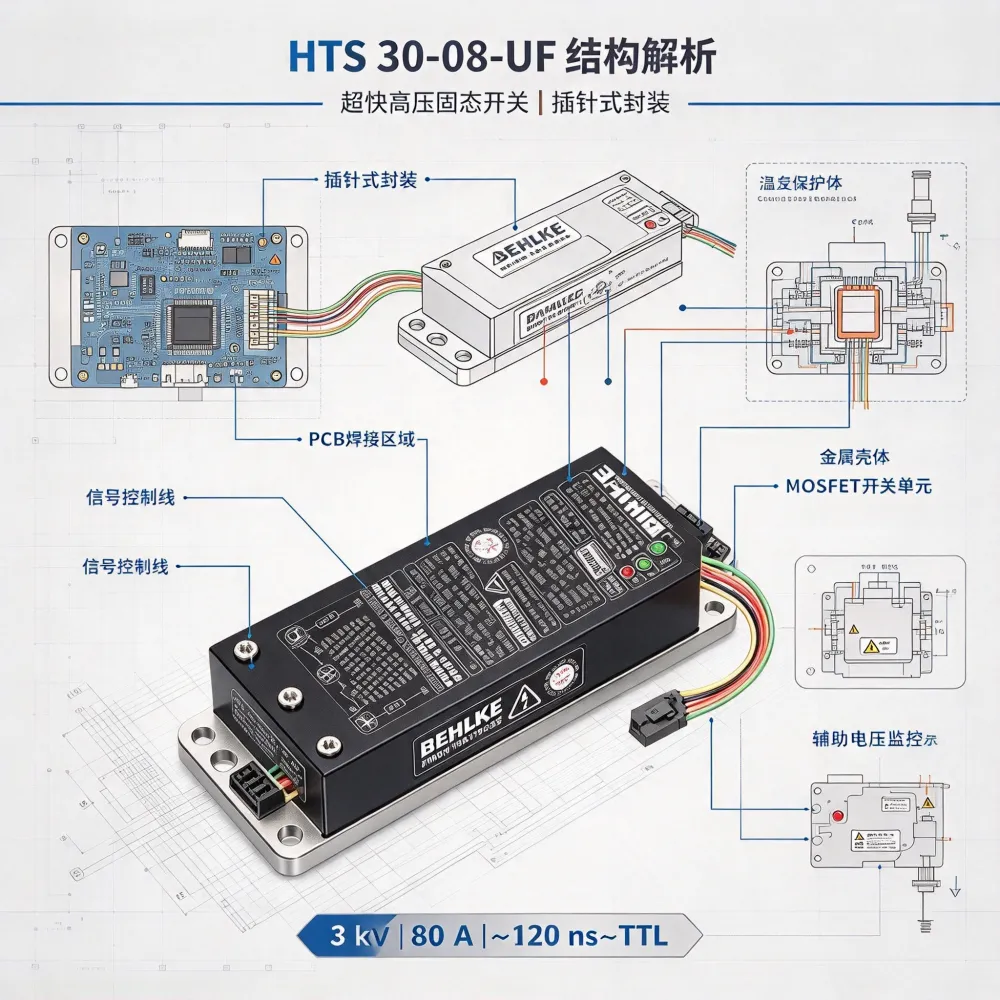

HTS 30-08-UF 属于 HTS-UF 系列超快高压固态开关，最大工作电压 3 kV，峰值电流 80 A，导通电阻 2.5 Ω，固定导通时间 120 ns。产品采用插针式封装，尺寸 80 × 38 × 25 mm，可直接焊接于 PCB。控制仅需 TTL 信号和 +5 VDC 辅助电源。该系列以超快响应为主要特点，适用于需要高 di/dt 和极短脉冲输出的应用场景。

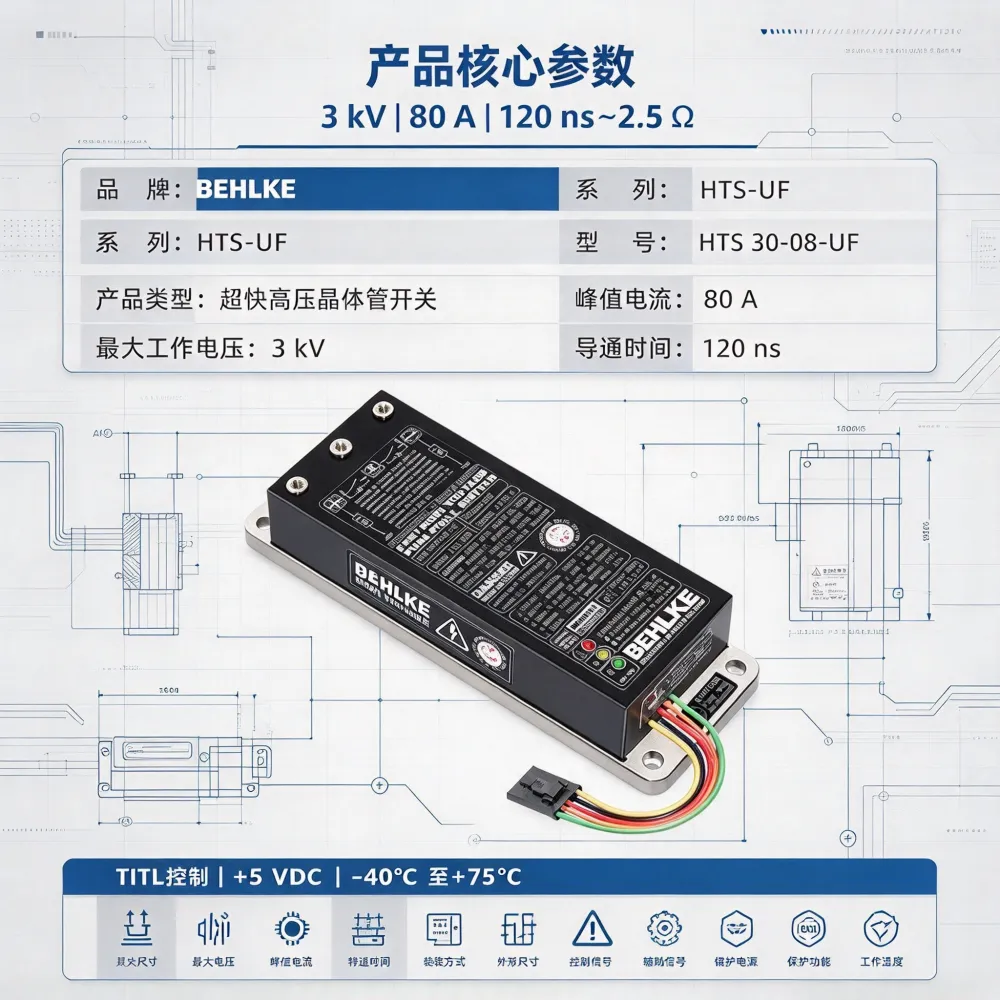

核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | BEHLKE Power Electronics GmbH（德国） |
| 系列 | HTS-UF |
| 型号 | HTS 30-08-UF |
| 产品类型 | 超快高压晶体管开关（MOSFET） |
| 最大工作电压 | 3 kV |
| 峰值电流 | 80 A |
| 导通电阻 | 2.5 Ω |
| 导通时间 | 120 ns（固定） |
| 封装方式 | 插针式，可焊接于PCB |
| 外形尺寸 | 80 × 38 × 25 mm |
| 控制信号 | TTL 2–10 V |
| 辅助电源 | +5 VDC（4.5–5.5 V） |
| 保护功能 | 温度保护、辅助电压监控 |
| 工作温度 | -40°C 至 +75°C |
| 产地 | 德国 |
功能特点
1. 超快开关速度，适配纳秒级脉冲应用
HTS 30-08-UF 的固定导通时间为 120 ns，上升时间较短。在粒子物理实验、脉冲功率系统等需要极短脉冲输出的应用中，超快响应有助于实现精确的脉冲时序控制。
2. 插针式PCB封装，集成便捷
产品采用 80 × 38 × 25 mm 紧凑封装，插针式设计便于直接焊接于印刷电路板。在空间受限的设备中，这一封装形式有利于简化系统集成。
3. TTL信号控制，驱动电路简单
开关仅需 TTL 兼容控制信号（2–10 V）和 +5 VDC 辅助电源即可工作。与传统高压开关（如气体放电管、火花隙）相比，无需复杂的驱动电路，且无机械磨损，使用寿命较长。
4. 内置保护功能，运行安全性好
内部配备温度保护与辅助电压监控功能，异常状态下可自动触发保护机制。在高压脉冲发生与快速充放电场景中，保护功能有助于降低设备损坏风险。
5. 宽工作电压与负载范围稳定
开关可在较宽的工作电压和负载范围内保持稳定运行，满足对时间精度要求较高的脉冲应用需求。
适用场景
HTS 30-08-UF 在科研和工业领域应用广泛：
科研与大学实验室：用于粒子物理实验、脉冲功率系统中的高压脉冲发生与控制
医疗设备：用于医用放射设备、成像系统的高压回路通断控制
激光技术：用于固体激光器、脉冲激光系统的能量充放电控制
工业测试：用于电子元器件高压脉冲测试、绝缘性能检测
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| TTL控制信号线 | 配套控制线缆 | 触发信号传输 |
| +5VDC电源 | 辅助电源模块 | 开关供电 |
| 散热片 | 配套散热组件 | 高功耗工况散热 |
订货说明
HTS 30-08-UF 采用 BEHLKE 标准型号编码体系：
HTS = 高压晶体管开关
30 = 3 kV工作电压
0 = 固定导通时间
08 = 80 A峰值电流
UF = 超快系列
订货时建议确认以下信息：
型号：HTS 30-08-UF
是否需要配套TTL控制线
是否需要散热片
