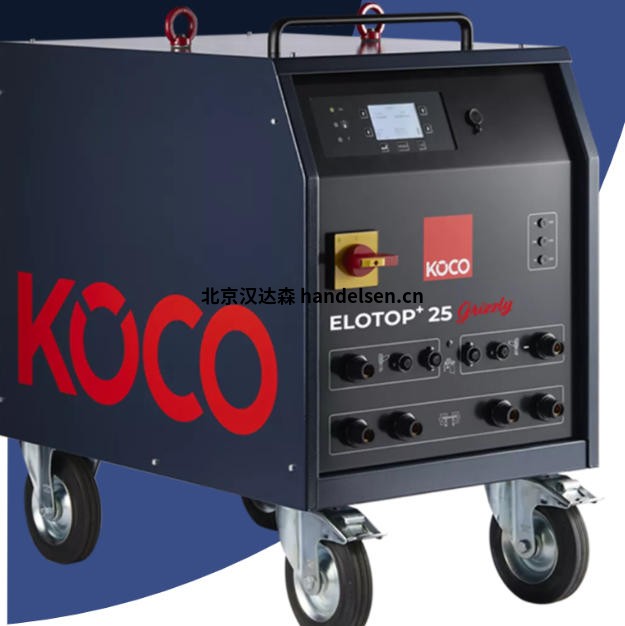

德国 Köster 螺柱焊接机 ELOTOP 系列支持陶瓷环IP23 防护

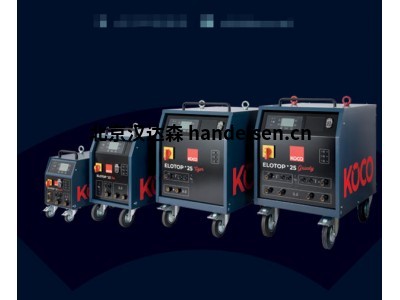

ELOTOP + 系列
核心亮点
具备自我诊断功能，可监测：超温、控制线短路、电网缺相及引弧电流故障
全控型晶闸管整流桥
微处理器控制
恒流调节
自动复位保护
电网连接（特殊电压）：可选配
控制单元防尘防潮
粉末涂层钢制外壳
螺柱计数功能
自动化组件连接：可选配
技术参数
技术参数 型号 A 型号 B
带陶瓷环螺柱焊接的螺柱直径（Ø） 3-14 mm 6-22 mm
短周期螺柱焊接的螺柱直径（Ø） 3-10 mm -（不支持）
保护气体螺柱焊接的螺柱直径（Ø） 3-12 mm 6-16 mm
保护气体配置 标配 可选配
电流调节范围（无级） 150-1000 A 300-2000 A
时间调节范围（无级） 20-1000 ms 100-1500 ms
保护气体预流时间（ms） 100-2000 ms 100-2000 ms
保护气体后流时间（ms） 100-1000 ms 100-1000 ms
参数组存储容量 20 组 20 组
最大螺柱焊接速度（个 / 分钟） 直径 3mm 时 49 个 / 分钟；直径 14mm 时 4 个 / 分钟 * 直径 6mm 时 45 个 / 分钟；直径 22mm 时 4 个 / 分钟 *
电网连接 三相 50/60 Hz 三相 50/60 Hz
电网插头（400V，CEE 标准） 32 A 63 A
设备连接线（400V，长度 5m） 4 mm² 16 mm²
设备连接线（208V/230V/460V） - ** - **
电网慢熔保险（400V） 35 A 63/80 A
特殊电压设备（208V/230V/460V）电网慢熔保险 50 A/50 A/35 A ** 150 A/80 A/63 A **
电网最大功耗（P₁max） 73 kVA 156 kVA
对应焊接电流及线径下的最大焊接电缆长度 800A/30m（线径 70mm²） 1600A/40m（线径 95mm²）
电网电压公差 -15%/+6% -15%/+6%
防护等级 IP 23 IP 23
防护类别 I 类 I 类
冷却方式 自然冷却（AF） 自然冷却（AF）
储存温度范围 -20°C 至 + 70°C -20°C 至 + 70°C
相对湿度 40°C 时最高 50%；20°C 时最高 90% 40°C 时最高 50%；20°C 时最高 90%
外壳尺寸（长 × 宽 × 高） 555×308×535 mm 805×430×730 mm
定向轮 / 固定轮 2 个 / 2 个 2 个 / 2 个
把手 2 个 1 个
吊环 2 个 2 个
重量 约 85 kg 约 190 kg
焊枪接口 1 个 1 个
接地端子 1 个 2 个
额外功能说明
菜单导航：多语言支持
柱头螺柱参数库
基于电流、电压及行程曲线的过程控制；基于平均值与偏差的焊接质量评估
参数文档记录：支持以 “CSV 格式” 存储过程数据与曲线，配备 USB 接口
故障日志存储（用于售后服务）
兼容所有现有及未来的 KÖCO 升降系统
搭配带测量传感器的螺柱焊枪时，可显示螺柱突出长度
显示屏锁定功能
支持通过扩展模块（如 LTE 模块、自动化接口等）实现未来功能拓展
主要型号
Köster ELOTOP 510
Köster ELOTOP 810
Köster ELOTOP 1010
Köster ELOTOP 1710
Köster ELOTOP 2010
Köster ELOTOP 3010
Köster ELOTOP 3020
Köster ELOTOP 6020
Köster ELOTOP 502
Köster ELOTOP 502-ISO
Köster ELOTOP+13
Köster ELOTOP+22
Köster ELOTOP+25
