德国Behlke HTS80-500-SCR高压开关 8kV 5000A 脉冲功率充放电用
Behlke HTS 80-500-SCR 是一款快速晶闸管高压开关，由德国 BEHLKE Power Electronics GmbH 原厂研发制造。BEHLKE 专注于高压固态开关和高功率脉冲电子器件的研发与制造，在高压脉冲开关领域积累了超过30年的技术经验。
HTS 80-500-SCR 属于 HTS-SCR 系列，适用于 di/dt > 10 kA/µs 的快速晶闸管高压开关。额定阻断电压 8 kV DC，峰值脉冲电流 5000 A，峰值功率 40 MW。产品采用带标准大电流端子的经济型塑料外壳，尺寸 89 × 64 × 32 mm。导通机制为晶闸管 SCR，触发后自锁导通，适用于千安级充放电和撬棍应用。

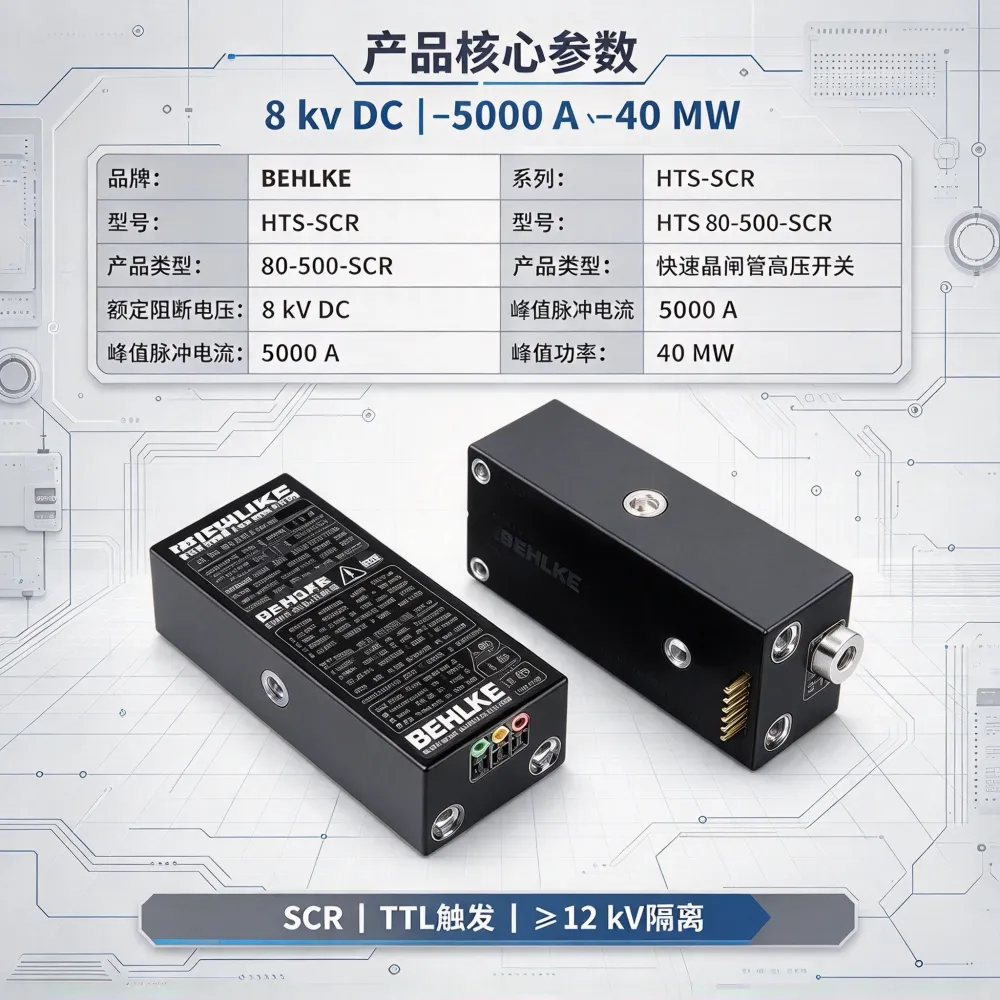

核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | BEHLKE Power Electronics GmbH（德国） |
| 系列 | HTS-SCR |
| 型号 | HTS 80-500-SCR |
| 产品类型 | 快速晶闸管高压开关（SCR） |
| 额定阻断电压 | 8 kV DC |
| 峰值脉冲电流 | 5000 A（占空比 <0.1%） |
| 峰值功率 | 40 MW |
| 导通机制 | 晶闸管SCR，触发后自锁导通 |
| di/dt耐受值 | ≤20 kA/μs |
| 上升时间 | ≤50 ns |
| 控制信号 | 2–5 V TTL触发，隔离驱动 |
| 输入高压隔离 | ≥12 kV DC |
| 最高重复频率 | ≤1 kHz（大电流工况10–100 Hz） |
| 封装方式 | 塑料外壳，标准大电流端子 |
| 外形尺寸 | 89 × 64 × 32 mm |
| 产地 | 德国 |
功能特点
1. 高di/dt耐受能力，适配快速充放电
HTS 80-500-SCR 的 di/dt 耐受值 ≤20 kA/μs，适用于 di/dt > 10 kA/µs 的快速晶闸管应用。在千安级充放电和撬棍保护场景中，高 di/dt 耐受能力有助于保障开关在瞬态大电流下的可靠性。
2. 自锁导通机制，脉冲电流稳定
该开关采用晶闸管 SCR 结构，触发后自锁导通。导通时间随电流变化，属于微秒级固定时长。在脉冲功率系统中，自锁导通机制可简化控制逻辑，适用于需要单次触发后维持导通状态的应用。

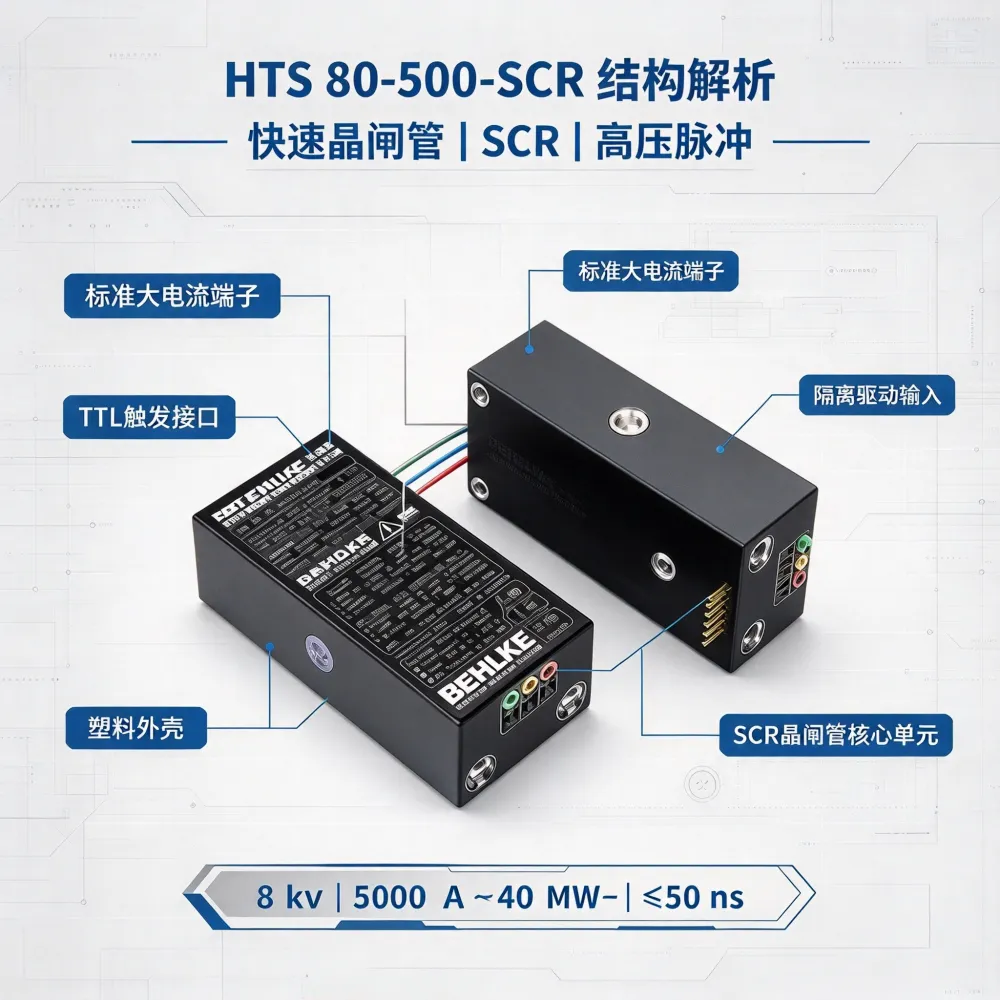

3. 大电流端子与紧凑外壳，集成便捷
产品采用经济型塑料外壳，配备标准大电流端子，尺寸 89 × 64 × 32 mm。在脉冲功率系统的紧凑布局中，这一封装形式便于安装和接线。
4. 隔离驱动与宽隔离电压，安全性好
控制信号采用 2–5 V TTL 触发，隔离驱动，输入高压隔离 ≥12 kV DC。在高压脉冲放电和充放电系统中，隔离设计有助于保护控制侧电路免受高压侧干扰。

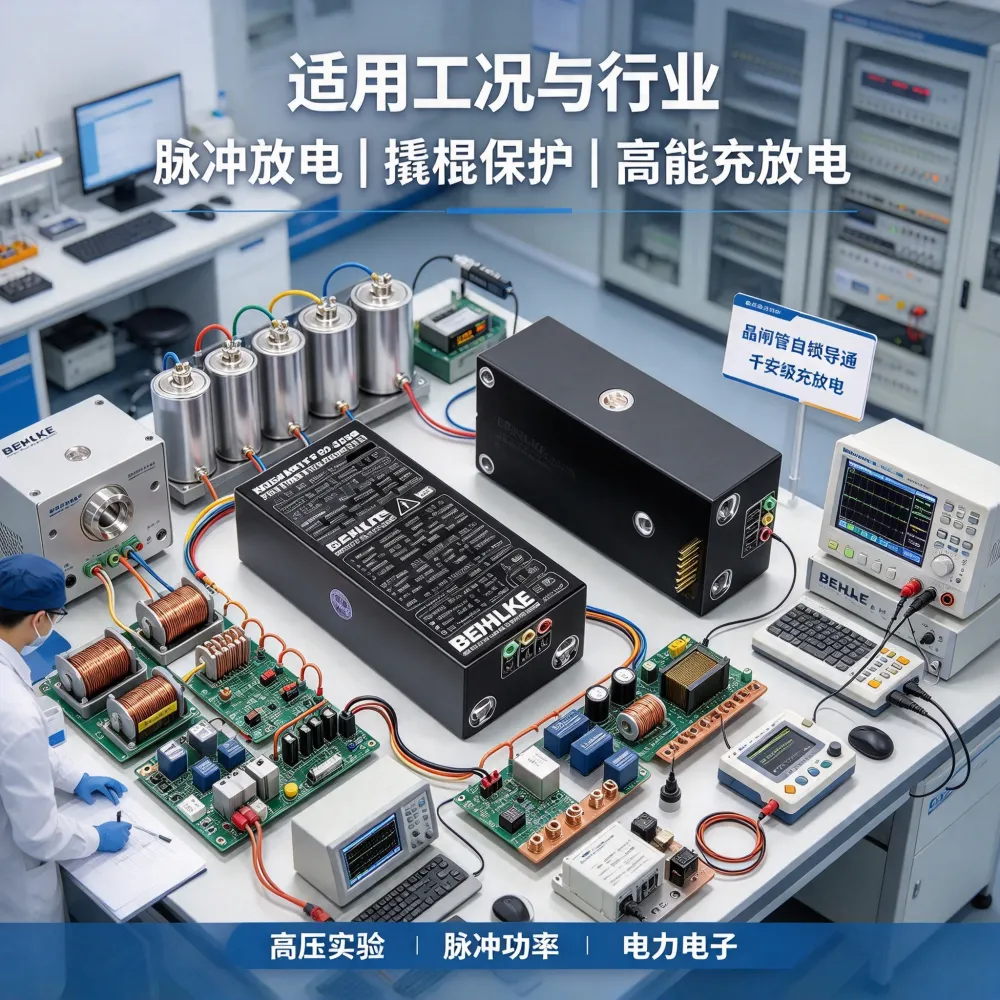

适用场景
HTS 80-500-SCR 在脉冲功率和工业领域应用广泛：
脉冲功率系统：用于千安级充放电和撬棍保护电路
科研实验：用于高压脉冲放电、等离子体实验中的开关控制
工业测试：用于大电流脉冲测试、绝缘性能检测
激光与医疗：用于脉冲激光系统和医疗设备中的高压脉冲控制
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| TTL控制信号线 | 配套隔离控制线缆 | 触发信号传输 |
| 大电流连接端子 | 标准大电流端子 | 主回路连接 |
| 散热片 | 可选配冷却法兰 | 高重复频率工况散热 |
订货说明
HTS 80-500-SCR 采用 BEHLKE 标准型号编码体系：
HTS = 高压晶闸管开关
80 = 8 kV工作电压
0 = 固定导通时间（电流相关）
500 = 5000 A峰值电流
SCR = 硅控整流器（晶闸管）
订货时建议确认以下信息：
型号：HTS 80-500-SCR
是否需要隔离驱动模块
是否需要可选冷却法兰
重复频率要求
