德国Behlke贝尔克 HTS50-05高压开关 5kV 50A 脉冲放电系统用
Behlke HTS 50-05 是一款高压晶体管开关，由德国 BEHLKE Power Electronics GmbH（贝尔克）原厂研发制造。BEHLKE 成立于1985年，总部位于法兰克福，专注于高压固态开关和高功率脉冲电子器件的研发与制造，在高压脉冲开关领域积累了超过35年的技术经验。
HTS 50-05 属于 HTS-B1 系列（固定导通时间、通用型 MOSFET），最大工作电压 5 kV，峰值电流 50 A，峰值功率 0.25 MW，导通电阻 4.8 Ω。固定导通时间 100 ns，典型上升时间 1 ns。产品采用插针式封装，尺寸 80 × 38 × 25 mm，可直接焊接于 PCB。控制仅需 TTL 信号和 +5 VDC 辅助电源。

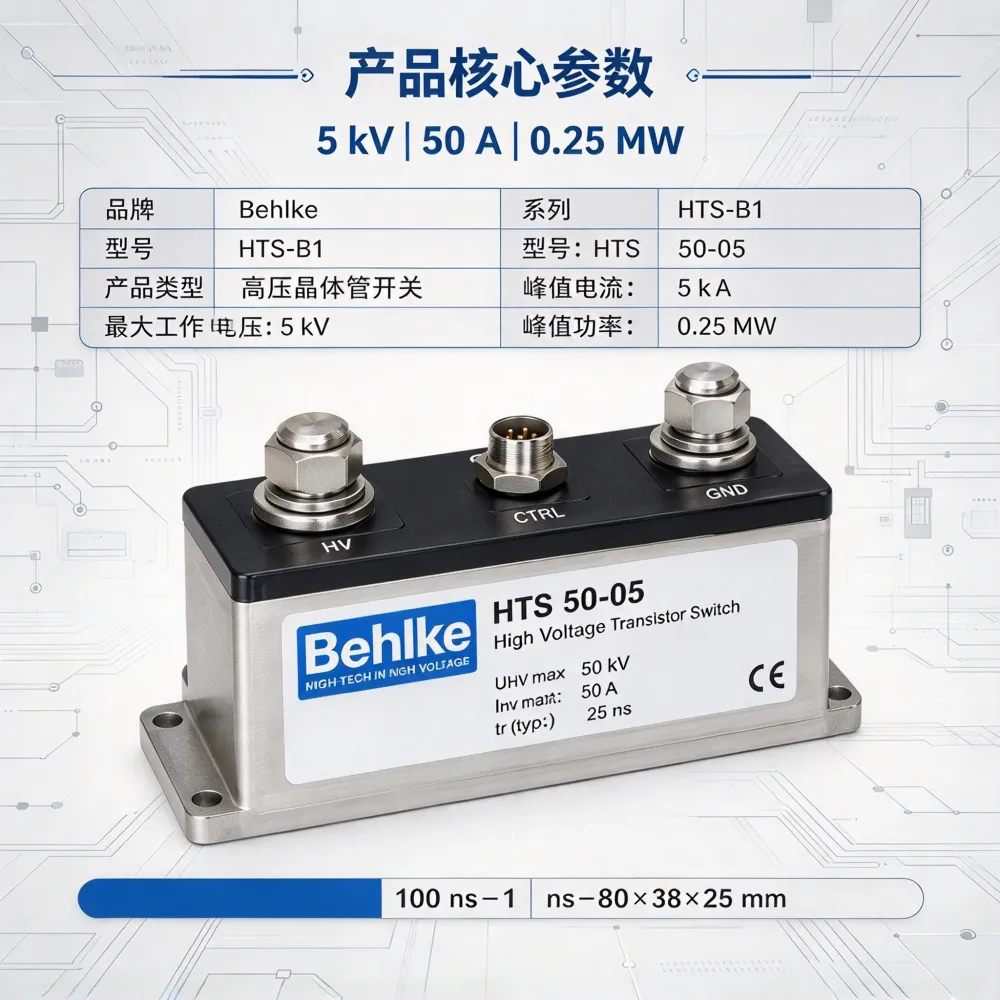

核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | BEHLKE Power Electronics GmbH（德国贝尔克） |
| 系列 | HTS-B1 |
| 型号 | HTS 50-05 |
| 产品类型 | 高压晶体管开关（固定导通时间，MOSFET） |
| 最大工作电压 | 5 kV |
| 峰值电流 | 50 A |
| 峰值功率 | 0.25 MW |
| 导通电阻 | 4.8 Ω |
| 固定导通时间 | 100 ns（可选25ns–100μs） |
| 上升时间 | 约1 ns |
| 封装方式 | 插针式，可焊接于PCB |
| 外形尺寸 | 80 × 38 × 25 mm |
| 控制信号 | TTL |
| 辅助电源 | +5 VDC |
| 产地 | 德国 |
功能特点
1. 5kV耐压与50A峰值电流，适配中高压脉冲放电
HTS 50-05 的最大工作电压为 5 kV，峰值电流 50 A。在脉冲放电、脉冲电场、充电和放电等应用中，这一电压和电流等级可覆盖中等功率的高压脉冲需求。
2. 1ns上升时间与低电感封装，适配高di/dt场景
该开关的上升时间约为 1 ns，低电感型封装使其能够适用于高 di/dt 的场景。在需要纳秒级脉冲输出的应用中，快速开关特性有助于实现精确的脉冲时序控制。
3. 插针式PCB封装，集成便捷
产品采用 80 × 38 × 25 mm 紧凑封装，插针式设计便于直接焊接于印刷电路板。在空间受限的设备中，这一封装形式有利于简化系统集成。LED 指示灯提供运行状态反馈。
4. 固定导通时间可定制，适配多样化脉冲需求
标准固定导通时间为 100 ns（范围100–300 ns），可根据需求定制为 25 ns 至 100 μs 之间的任意值。用户可根据具体应用对脉冲宽度的要求灵活选择。
5. EMC耐受性好，运行无噪声
该开关具备较好的 EMC 耐受性，在开和关状态下无噪声。在高频脉冲应用中，低控制功率特性使其适配多种工业脉冲系统。

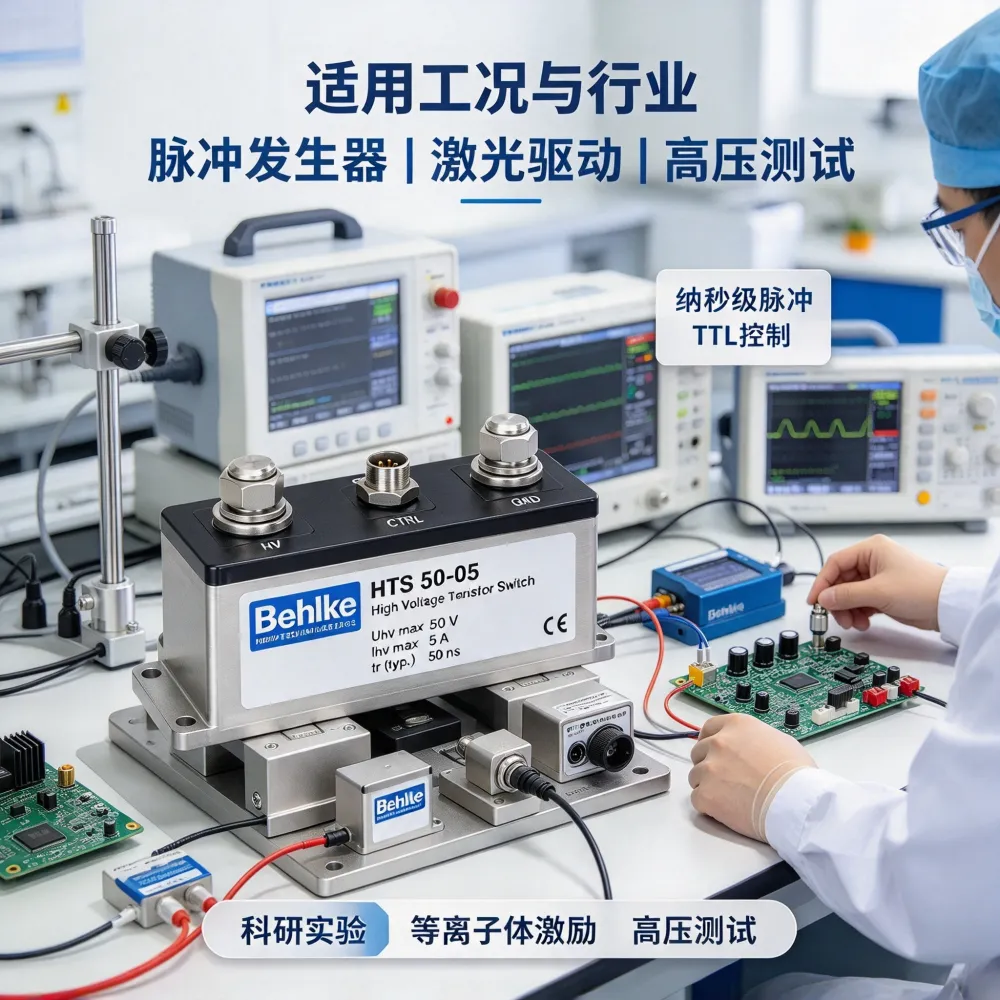

适用场景
HTS 50-05 在科研和工业脉冲系统中应用广泛：
脉冲放电与脉冲电场：用于脉冲放电回路和脉冲电场发生器的开关控制
激光脉冲系统：用于激光电源和脉冲激光系统的能量充放电控制
泡克尔斯盒驱动：用于电光开关的快速高压驱动
EMC测试设备：用于电磁兼容测试中的快速脉冲产生
雷达调制器：用于脉冲雷达的发射机调制
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| TTL控制信号线 | 配套控制线缆 | 触发信号传输 |
| +5VDC电源 | 辅助电源模块 | 开关供电 |
| 散热片 | 配套散热组件 | 高功耗工况散热 |
订货说明
HTS 50-05 采用 BEHLKE 标准型号编码体系：
HTS = 高压晶体管开关
50 = 5 kV工作电压
0 = 固定导通时间
05 = 50 A峰值电流
订货时建议确认以下信息：
型号：HTS 50-05
固定导通时间要求（标准100ns / 定制）
是否需要散热片
是否需要速度限制选件（S-TT）或低通滤波器（LP）
