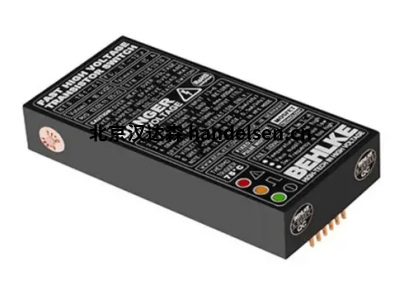

Behlke 高压开关 HTS 160-200-SCR：驾驭高压脉冲的精密利器

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

在脉冲功率、医疗成像、工业加工和科研实验等前沿领域，精准、可靠且高速地控制高电压是实现核心功能的关键。德国Behlke公司凭借其高压开关技术享誉全球，其HTS系列固态开关更是行业。今天，我们将深入剖析其中的明星型号之一：HTS 160-200-SCR，探索其强大的功能、精密的设计参数以及广泛的应用场景。

一、 王者地位：Behlke HTS 系列与 SCR 技术

Behlke HTS（High Power Thyristor Switch）系列代表了高压、高速、大电流固态开关技术的。该系列开关摒弃了传统的机械触点，采用先进的半导体开关元件（晶闸管/Thyristor），实现了：

·         无磨损操作： 无机械运动部件，寿命近乎无限。

·         超高速开关： 开关时间可达纳秒（ns）级别，实现精准的脉冲时序控制。

·         高重复频率： 可在kHz范围内稳定工作，满足快速脉冲序列需求。

·         可靠性： 坚固设计，适用于严苛工业环境。

·         低触发能量： 易于控制，降低驱动电路复杂度。

型号中的 “SCR” 明确指出了其核心技术——可控硅整流器（Silicon Controlled Rectifier）。这是一种经典的半导体功率开关器件，以其高耐压、大电流承载能力、坚固耐用的特性，非常适合HTS 160-200-SCR所定位的高压大功率应用。

二、 HTS 160-200-SCR 核心功能参数详解

型号“HTS 160-200-SCR”直观地揭示了其关键规格：

·         HTS： High Power Thyristor Switch 系列标识。

·         160： 大工作电压 (Maximum Working Voltage) - 160 kV DC 或峰值交流电压。 这是开关能安全、稳定承受的高电压等级。

·         200： 大峰值电流 (Maximum Peak Current) - 200 A。 开关在导通状态下能够安全通过的大瞬时电流。

·         SCR： 核心开关技术 - 可控硅整流器。

以下是 HTS 160-200-SCR 的详细功能与技术参数概览：

关键特性强调：

1.      高压王者： 160 kV 的工作电压使其能直接应用于众多超高电压系统，如大型X射线发生器、材料处理设备、高压脉冲发生器、粒子束设备等。

2.      大电流能力： 200 A 的峰值电流使其能驱动大功率负载，如大型电容器组放电、等离子体负载、脉冲激光器电源等。

3.      高速开关 (Ton)： 纳秒级的导通时间是其核心竞争力，对于生成陡峭前沿的高压脉冲至关重要，直接影响脉冲波形质量和系统时间分辨率（如CT扫描）。

4.      精密时序控制 (低抖动)： 亚纳秒级的抖动确保了开关动作的时间精度，对于需要多路精确同步或严格时序控制的应用（如粒子加速器、雷达调制器）。

5.      光纤触发隔离： 解决高压端和低压控制端之间的电位差问题，提供抗电磁干扰能力和操作安全性。

6.      强制冷却需求： 处理高压大电流必然产生可观热量，有效的风冷或液冷是保证开关长期稳定运行在额定参数下的绝对前提。选型时必须规划散热方案。

三、 核心设计优势

·         多层叠压技术： Behlke 技术，将多个半导体芯片串联叠压，实现超高耐压（160kV），同时优化内部电感，提升开关速度。

·         优化的门极驱动： 精密设计的内部驱动电路确保SCR在高压环境下快速、均匀、可靠地导通。

·         坚固的绝缘结构： 采用高质量绝缘材料（如陶瓷、特种环氧树脂）和严谨的工艺，保证高压绝缘可靠性和长期稳定性。

·         电磁兼容性 (EMC) 设计： 良好的屏蔽和布局，减少开关动作对周围电路的干扰。

四、 典型应用领域

HTS 160-200-SCR 凭借其高压、大电流、高速的特性，在以下领域大放异彩：

1.      医疗成像：

o    计算机断层扫描 (CT)： 精确控制X射线管的阳压（达140kV+），产生超短X射线脉冲，实现高速旋转扫描和低剂量成像。其高速和低抖动是保证图像质量和扫描速度的核心。

o    放射治疗设备： 控制直线加速器中的微波源（磁控管/速调管）的高压调制脉冲。

2.      工业加工与检测：

o    高压脉冲电源： 用于电火花加工（EDM）、电解加工、等离子体清洗/表面处理、食品杀菌（PEF）、水处理等系统的核心开关。

o    无损检测 (NDT)： 产生高压脉冲用于X射线或超声波探伤设备。

o    材料改性： 驱动强流电子束或离子束进行材料表面处理。

3.      科学研究：

o    粒子加速器： 用于射频加速腔、束流踢出器（Kicker）、聚束器等系统的快脉冲高压调制。

o    等离子体物理： 驱动托卡马克、Z箍缩等装置的快速磁化或加热脉冲电源。

o    高功率微波 (HPM)： 作为脉冲功率源的核心开关。

o    激光技术： 驱动大功率脉冲激光器（如准分子激光、CO2激光）的充电开关或脉冲形成网络开关。

4.      国防与安全：

o    雷达系统： 用作高功率发射机的调制开关（调制器开关）。

o    电子战设备： 产生高功率脉冲信号。

5.      能源技术：

o    脉冲功率储能系统： 控制大型电容器组或Marx发生器的放电。

五、 选型与使用要点

1.      严格电压/电流裕量： 实际工作电压和峰值电流应留有充分裕量（如80%额定值），确保长期可靠性和应对瞬时过冲。

2.      散热是关键： 必须 根据大平均电流、重复频率和工作周期，配备足够强度的强制风冷或液冷系统。散热不良是导致开关过热失效的常见原因。

3.      理解SCR关断特性： SCR需要外部电路创造电流过零条件才能关断（如谐振电路、反向电压）。设计电路时务必考虑可靠的关断机制。

4.      优化触发与布线： 使用高质量光纤和连接器，确保触发信号可靠传输。控制线远离高压大电流路径，避免干扰。遵循Behlke手册的布线指南。

5.      dv/dt 保护： 虽然SCR本身dv/dt耐受高，但在陡峭的电压上升沿应用中，评估是否需要额外的缓冲电路（snubber）。

6.      咨询： Behlke提供详细的数据手册和应用笔记。选型前务必查阅新的文档，确认具体参数、冷却要求、接口定义和安装尺寸。对于关键或特殊应用，直接联系Behlke技术支持是明智之举。

六、 总结

Behlke HTS 160-200-SCR 是一款专为高压、大电流、高速开关应用而生的工程杰作。它将160 kV的惊人耐压、200 A的峰值电流承载能力与纳秒级的导通速度和亚纳秒级的抖动精度结合。通过先进的多层叠压SCR技术、精密的光纤隔离触发和坚固的设计，为医疗成像（特别是CT）、工业脉冲功率、前沿科研（粒子加速器、等离子体、HPM）以及国防应用提供了无与伦比的性能和可靠性。
