德国BEHLKE HTS 301快速脉冲开关 2×30kV 30A 工业等离子/脉冲电源用
BEHLKE HTS 301-03-GSM 是德国 BEHLKE 生产的快速高压MOSFET推挽式开关 / Fast High Voltage MOSFET Push-Pull Switch，属于HTS-GSM系列。该型号采用两个相同的MOSFET开关路径组成半桥/推挽结构，最大工作电压为 2 × 30 kVDC，最大峰值电流为 2 × 30 A，可实现 200 ns至无限的可变输出脉冲宽度。
HTS 301-03-GSM采用塑料外壳结构，标准尺寸约 263 × 70 × 35 mm，支持TTL控制信号，标准辅助电源为 5 VDC。官方资料给出的典型传播延迟约190 ns，输出上升/下降时间可达到约20 ns级别，适用于高压脉冲发生器、工业等离子设备及需要快速双极性脉冲控制的系统。

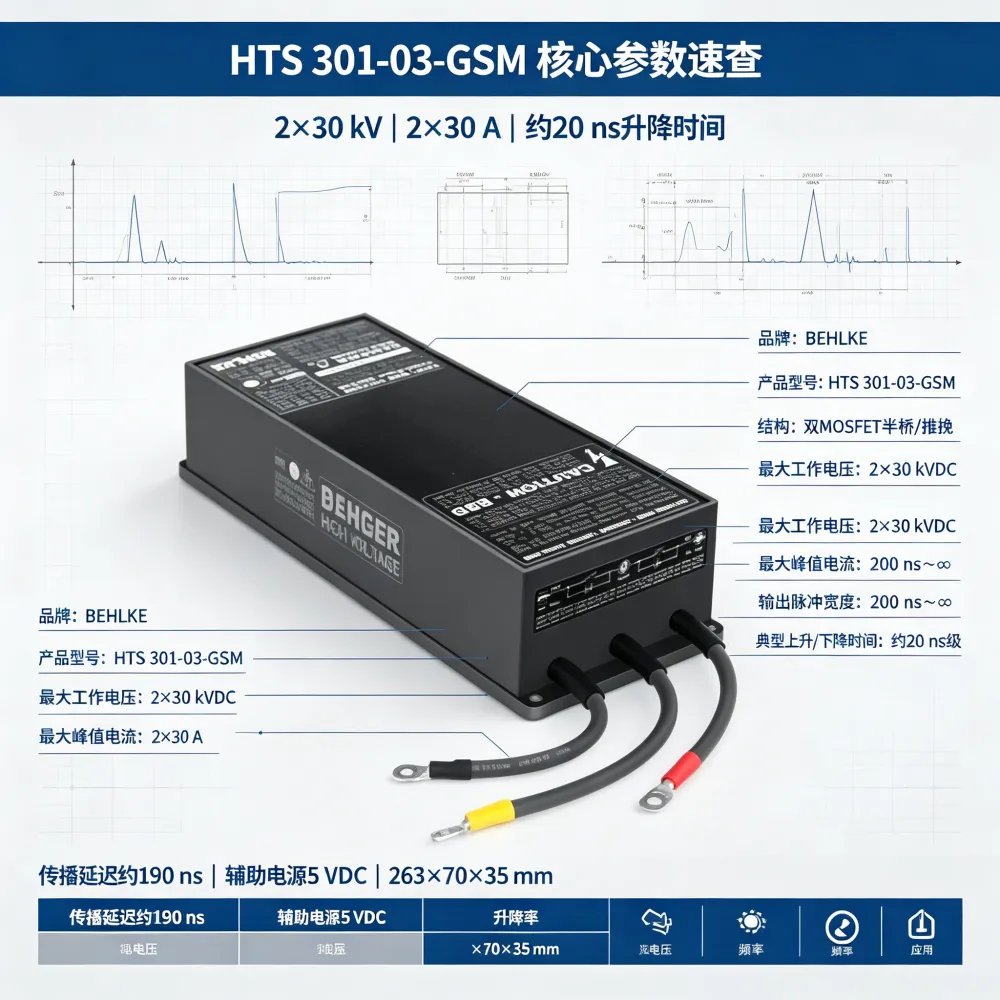

核心参数表
| 规格项内容 | |
|---|---|
| 国家 | 德国 |
| 品牌 | BEHLKE |
| 产品类型 | 高压MOSFET推挽式开关 / HV MOSFET Push-Pull Switch |
| 产品型号 | HTS 301-03-GSM |
| 核心优势 | 双MOSFET半桥/推挽结构，2×30kV高压，2×30A峰值电流，支持200ns至∞脉冲宽度 |
| 最大工作电压 | 2 × 30 kVDC |
| 最大峰值电流 | 2 × 30 A |
| 标准连续负载电流 | 2 × 0.33 A |
| 典型导通电阻 | 2 × 72Ω（0.1×Ip）/ 2 × 180Ω（1×Ip） |
| 输出脉冲宽度 | 200 ns～∞ |
| 最小脉冲间隔 | 400 ns |
| 典型传播延迟 | 190 ns |
| 典型上升/下降时间 | 约20 ns级 |
| 最大连续开关频率 | 2 kHz |
| 最大突发频率 | 2.5 MHz |
| 控制电压 | 3～10 VDC |
| 辅助电源 | 5 VDC |
| 工作温度 | -40～70°C |
| 标准外壳尺寸 | 263 × 70 × 35 mm |
| 典型应用 | 高压脉冲发生器、工业等离子、脉冲电源、介质放电及高压测试系统 |
功能特点
1. 2×30kV高压推挽结构
HTS 301-03-GSM内部由两个相同MOSFET开关路径组成半桥/推挽电路，每个开关路径支持最高30kVDC和30A峰值电流。
2. 支持200ns至无限脉冲宽度
该型号输出脉冲宽度可以从 200 ns 开始调节，并且最大脉冲宽度没有理论限制，可用于不同持续时间的高压脉冲输出。
3. 上升和下降时间约20ns级
官方资料给出的典型输出转换时间可达到纳秒级，在相应测试条件下上升/下降时间约为 20 ns级，适合高速高压脉冲应用。
4. 推挽工作方式降低脉冲电路损耗
两个开关路径由共同驱动器控制，并具有相互锁定机制，适合构建高压推挽脉冲电路，尤其适用于电容性负载的脉冲发生系统。
5. 支持散热及高频选件
HTS 301-03-GSM可以根据工况配置增强导热、冷却鳍片以及高频突发等选项，用于提高连续运行或高频脉冲场景下的热管理能力。

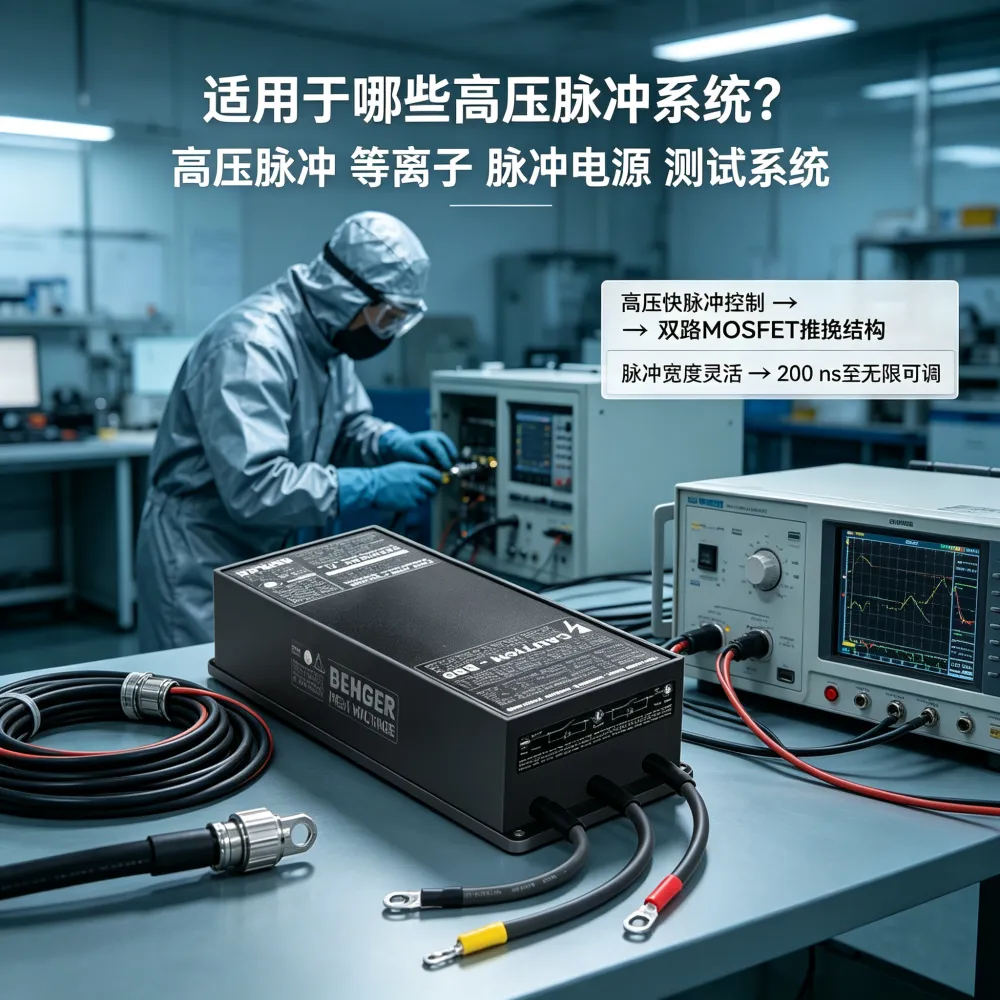

适用场景
高压脉冲发生器：用于高电压、快速脉冲输出
工业等离子设备：用于等离子发生及脉冲控制
脉冲电源系统：用于双极性和推挽式脉冲输出
介质放电设备：适用于高压快速开关控制
科研及高压测试设备：用于实验室高压脉冲和快速开关测试
配套耗材
| 名称说明用途 | ||
|---|---|---|
| 冷却鳍片 | Option 04 | 提高散热能力 |
| 高导热配置 | Option 03 | 改善热传导 |
| 高频突发选件 | Option 01 | 适用于高频脉冲工况 |
| 高压连接件 | HV接口配套 | 高压回路连接 |
| 控制线缆 | TTL控制接口 | 控制及故障信号连接 |
| 5V辅助电源 | Vaux | 模块驱动供电 |
订货说明
BEHLKE HTS 301-03-GSM是GSM系列的具体型号，采购时应重点确认最大工作电压、峰值电流、脉冲宽度、开关频率、散热方式及高压连接形式。标准型号最大工作电压为 2×30 kVDC，最大峰值电流为 2×30 A。
订货时建议确认以下信息：
产品型号：HTS 301-03-GSM
工作电压
峰值及连续负载电流
脉冲宽度
脉冲重复频率
是否需要高频Burst选件
是否需要冷却鳍片
高压连接方式
控制电压及辅助电源
安装空间
