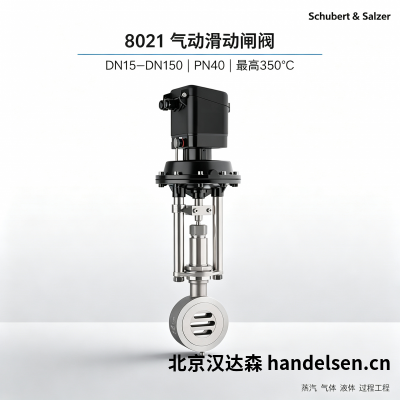

德国Schubert & Salzer 8021滑动闸阀 PN40气动调节阀 化工蒸汽气体管道控制用
Schubert & Salzer 8021 是德国 Schubert & Salzer Control Systems GmbH 生产的气动滑动闸阀 / Pneumatic Sliding Gate Valve，用于液体、气体和蒸汽等介质的调节及截止。8021采用紧凑型晶圆式结构，阀门行程短、执行力较低，在较小安装空间内即可完成流量控制。
该型号覆盖 DN15～DN150，标准工作压力达到 PN40，阀体可采用碳钢1.0619或不锈钢1.4408，介质温度范围最高可到 350°C。产品可配置8049数字定位器或8047气动/电气定位器，并可根据工况配置不同阀板、密封和弹簧组合。

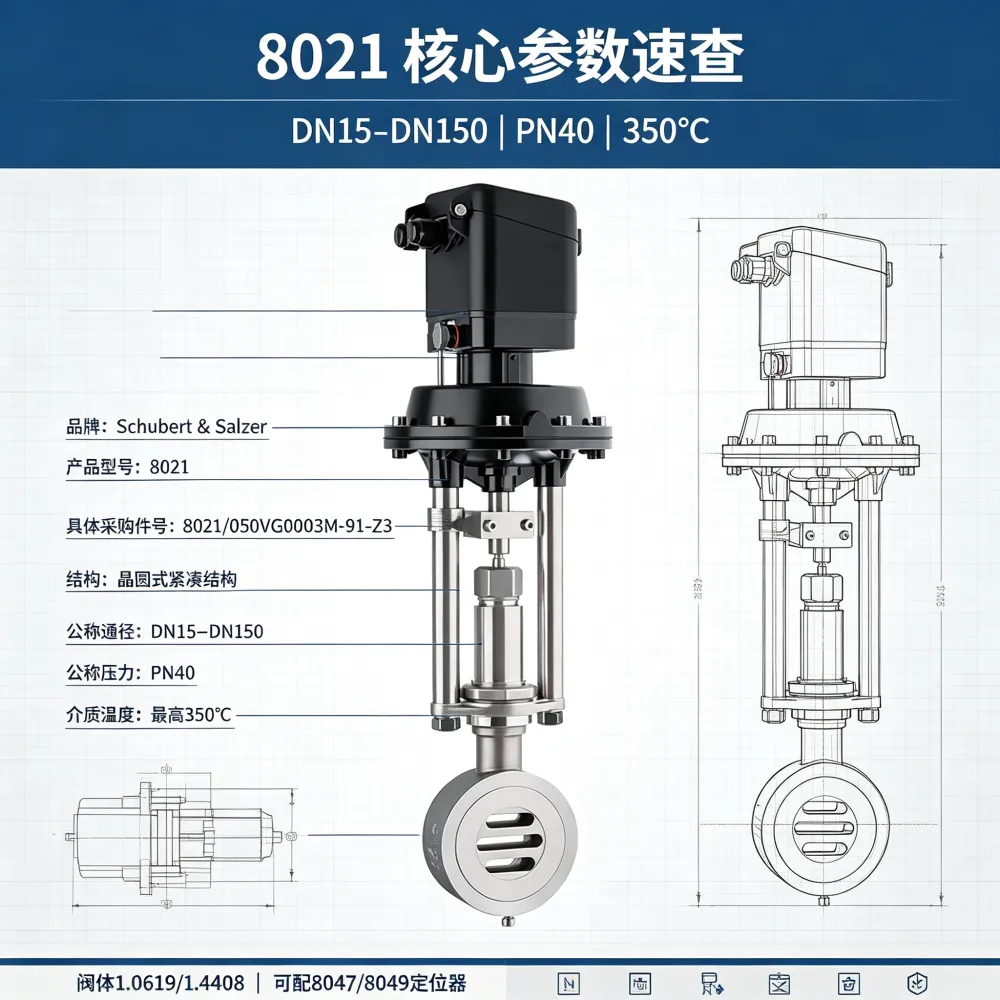

核心参数表
| 规格项内容 | |
|---|---|
| 国家 | 德国 |
| 品牌 | Schubert & Salzer |
| 产品类型 | 气动滑动闸阀 / Pneumatic Sliding Gate Valve |
| 产品型号 | 8021 |
| 具体采购件号 | 8021/050VG0003M - - 91 - - Z3 |
| 核心优势 | 晶圆式紧凑结构、短行程、低执行力，可用于调节和截止 |
| 公称通径 | DN15～DN150 |
| 公称压力 | PN40 |
| 阀体材质 | 1.0619碳钢 / 1.4408不锈钢 |
| 连接方式 | 无法兰晶圆式 |
| 执行机构 | 气动膜片执行机构 |
| 定位器 | 可配8047、8049系列定位器 |
| 介质温度 | -60～350°C（视阀体材质及配置） |
| 阀杆密封 | PTFE填料，可选金属波纹管 |
| 阀板材质 | SFC、STN2等 |
| 流量特性 | 线性 / 等百分比 |
| 典型应用 | 蒸汽、气体、液体、化工、过程工程及工业设备 |
功能特点

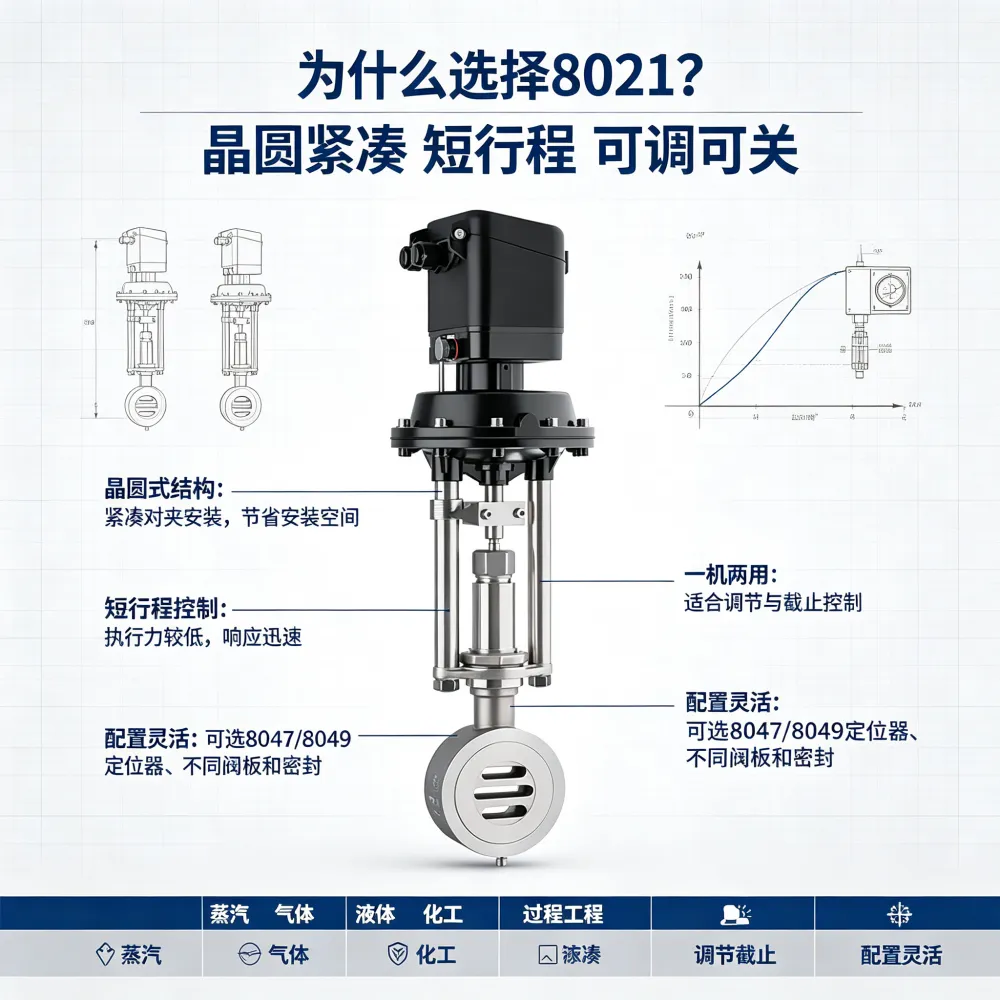

1. 紧凑型晶圆式结构
8021采用无法兰晶圆式结构，阀门整体尺寸较紧凑，适合设备内部安装空间有限的工业管路。
2. 短行程设计，响应速度较快
滑动闸板的运动距离较短，在较小执行力下即可完成阀门动作，并适合需要快速调节的工艺系统。
3. 可承受较高差压
根据阀门通径、执行机构、弹簧配置及阀板组合不同，8021可用于较高差压条件下的介质调节。
4. 多种定位器配置
可根据控制系统选配8047或8049定位器，其中8049可提供数字化控制及不同通讯配置。

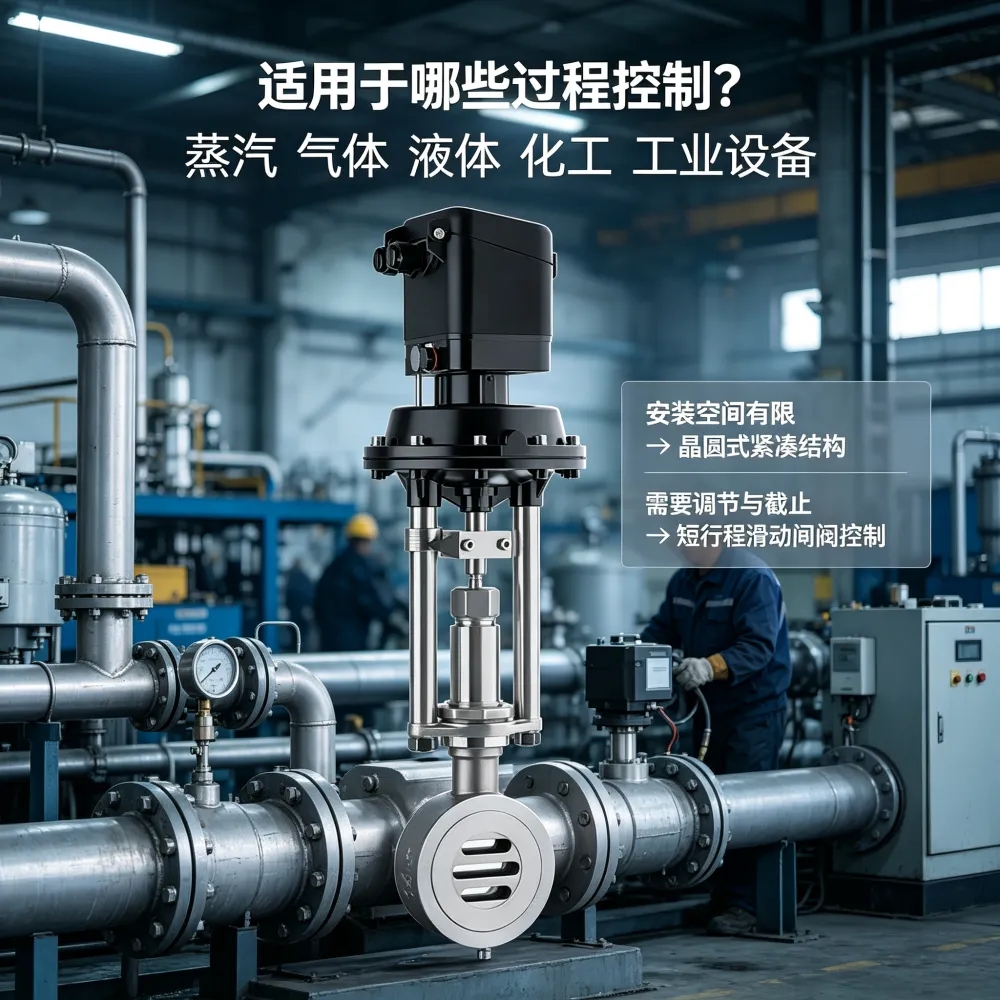

适用场景
蒸汽管路：锅炉、热交换及工业蒸汽控制
化工生产线：液体、气体及腐蚀性介质控制
气体管路：工业气体流量调节和截止
过程工程设备：生产设备中的自动流量控制
建材及玻璃行业：树脂、气体及工艺介质控制
能源设备：蒸汽、水及辅助介质控制
配套耗材
| 名称说明用途 | ||
|---|---|---|
| PTFE阀杆填料 | 标准密封件 | 阀杆密封 |
| 金属波纹管 | 选配 | 强化阀杆密封 |
| 滑动阀板 | SFC、STN2等 | 阀门内部节流 |
| 定位器 | 8047 / 8049 | 自动调节控制 |
| 弹簧组件 | 不同弹簧组合 | 执行机构控制 |
| 维修密封包 | 按型号配置 | 日常检修更换 |
订货说明
Schubert & Salzer 8021涉及阀体材质、通径、执行机构、弹簧、阀板、流量特性及定位器等多个配置，因此采购时不能仅提供“8021”四位型号。
订货时建议确认以下信息：
产品型号：8021
DN尺寸
PN等级
阀体材质
执行机构尺寸
安全位置
阀板及阀座材料
Kvs值
流量特性
定位器型号
原设备铭牌或完整订货编码
