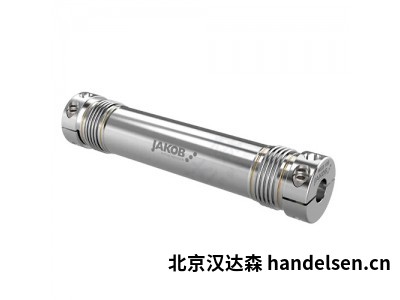

Jakob WD/WDS 带中间管的金属波纹管联轴器
Jakob WD/WDS 带中间管的金属波纹管联轴器，是品牌距离联轴器系列中主打远距离无间隙传动的金属波纹管款，搭载定制化中间管与双侧半壳式夹紧轮毂，凭借高扭转刚性与超长可变长度设计，无需额外中间轴承即可实现大轴间距的精准扭矩传输，适配工业多场景的远距离传动需求。
核心产品特性
- 超长可变长度设计：分规格实现不同长度适配，WD 款长度覆盖 0.2-4m，WDS 款最长可达 6m，可根据客户实际工况精准定制中间管长度，满足不同设备的大轴间距传动需求，且无需额外增设中间轴承，大幅简化设备传动布局。
- 高刚性无间隙传动：延续金属波纹管联轴器核心优势，无背隙传动且具备超高扭转刚性，能实现精准的扭矩传递，同时可补偿轴向、径向、角向的轻微轴不对中，有效降低设备运行中的振动与偏摆，保障传动稳定性。
- 便捷安装与适配：双侧配备半壳式夹紧轮毂，安装操作友好，无需拆卸关联设备即可完成装配与维护；常规款适配 - 40℃至 90℃（WD）/-40℃至 200℃（WDS）温度区间，同时提供WD-VA 不锈钢版本，可耐受更严苛的腐蚀、高温工况，适配食品、化工、冶金等特殊行业。
- 高转速低惯量：具备低转动惯量特性，适配设备高转速运行需求，在远距离传动场景下仍能保持优异的动平衡性能，避免高转速下的额外载荷与设备损耗。
关键技术参数
- 标称扭矩范围：15 – 1600 Nm
- 适配轴直径：6 – 85 mm
- 长度规格：WD 0.2-4m / WDS 0.2-6m
- 工作温度：WD -40℃至 + 90℃ / WDS -40℃至 + 200℃
- 核心结构：金属波纹管 + 定制化中间管 + 双侧半壳式夹紧轮毂
- 通用特性：无背隙、轴偏移补偿、高扭转刚性、无需中间轴承
适用场景
广泛应用于通用机械制造、自动化产线、泵阀风机、输送系统、机床设备等需要远距离扭矩传输的工业场景，尤其适合设备轴间距大、对传动精度与刚性要求高，且安装空间有限、无法增设中间轴承的传动系统，是远距离精密传动的优选连接件。
配套设计支持
提供专业产品数据表、型号手册，支持 3D 配置器在线选型，可直接下载 Stepfiles 三维模型文件，便于工程设计、设备配套与现场安装调试；可根据客户工况定制中间管长度与材质，精准匹配不同的远距离传动需求。
