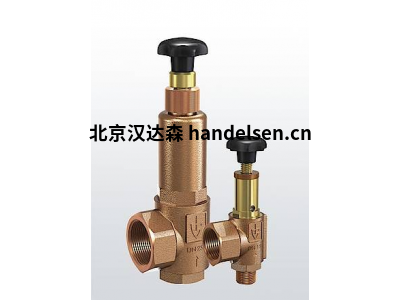

在工业过程控制领域，精确、可靠的流体控制对于确保工艺安全、高效运行和产品质量至关重要。德国 Goetze 公司，作为全球的阀门技术领导者之一，凭借其深厚的工程积淀和对质量的严苛追求，推出了广泛应用于高温高压严苛工况的 853 系列控制阀。该系列阀门以其坚固的结构、出色的密封性能和广泛的适应性，成为石油化工、电力（尤其是火电与核电）、冶金、化工等行业的优选控制设备。

一、 核心定位与应用场景

Goetze 853 系列属于直行程、顶部导向型、单座式（也可提供平衡式结构） 的笼式（套筒）导向控制阀。其核心设计理念是：

1. 应对高压差与严苛工况： 专为高静压、高差压、高温、易闪蒸、气蚀、高噪音等挑战性环境设计。

2. 稳定性与控制精度： 笼式导向结构和精密的加工工艺确保了阀芯运动的精确导向，有效抑制振动，即使在高压差下也能实现平稳、精确的流量调节。

3. 优化的流体动力学性能： 精心设计的阀笼（套筒）窗口形状和阀芯轮廓可提供多种流量特性（如等百分比、线性、快开），并能有效降低噪音、减轻气蚀对阀内件的破坏。

4. 高度的可靠性与长寿命： 坚固的铸造阀体（常采用 ASTM A217 Gr. WC6/WC9 等高温材料）、硬化处理的阀芯阀座、以及优化的密封设计，确保阀门在恶劣条件下长期可靠运行，维护间隔长。

5. 模块化与灵活性： 提供多种阀体材质、内件材质、端部连接方式、执行机构选项和附件，可根据具体工艺要求进行灵活配置。

主要应用场景包括：

·         火电厂：锅炉给水调节、过热减温器、再热减温器、主蒸汽旁路、连续/启动排污、高/低压加热器液位控制等。

·         核电厂：二回路给水、蒸汽排放、化学和容积控制系统（CVCS）等。

·         石油化工：高压反应器进料、高温分离器液位/压力控制、热高分液位控制、重油加氢装置关键控制点、乙烯裂解装置等。

·         化工厂：高压合成、高温高压换热器控制、高压蒸汽调节等。

·         冶金：高压除鳞水系统、氧气调节等。

二、 关键结构与技术特点

1. 阀体 (Body)：

o    结构形式： 通常为标准直通式（Globe Pattern），流路优化设计以减少压降和湍流。

o    材质： 提供多种选择以满足不同介质和温度压力需求，常用材质包括：

§ 碳钢 (ASTM A216 Gr. WCB)

§ 合金钢 (ASTM A217 Gr. WC6, WC9, C12A - 适用于高温高压蒸汽)

§ 不锈钢 (ASTM A351 Gr. CF8/CF8M, CF3/CF3M)

§ 特殊合金 (如 Monel, Hastelloy B/C, Inconel 等用于强腐蚀介质)。

o    压力等级： 覆盖广泛，常见 ANSI Class 900, 1500, 2500，甚至更高压力等级。

o    端部连接： 法兰连接（RF, RTJ 等符合 ASME/ANSI, DIN, JIS 等标准）、焊接端（BW - 对焊，SW - 承插焊）。

2. 阀内件 (Trim)：

o    核心组件： 阀笼（Cage）、阀芯（Plug）、阀座（Seat）。

o    阀笼 (Cage)：

§ 核心功能： 提供阀芯精确导向，决定流量特性，分散压降以降低噪音和减轻气蚀，可拆卸便于维护。

§ 流量特性： 通过阀笼窗口形状设计实现（标准提供等百分比、线性、快开特性，也可定制）。

§ 降噪/抗气蚀设计： 提供多级降压式（Multi-stage）、迷宫式（Labyrinth）等特殊阀笼，通过分级降压有效控制流速、消耗能量，显著降低噪音和减少气蚀破坏。

o    阀芯 (Plug)：

§ 导向方式： 顶部导向杆 + 阀笼导向，提供双导向稳定性。

§ 结构： 平衡式（Balanced）或非平衡式（Unbalanced）可选。平衡式阀芯利用压力自平衡原理，显著减小执行机构所需推力，适用于高压差场合。

§ 密封面： 堆焊硬质合金（如 Stellite 6, 21）或整体硬化处理，确保高硬度、耐磨损、耐冲刷和优良的密封性（可达 ANSI Class IV 或更高）。

o    阀座 (Seat)：

§ 通常为可拆卸式结构，便于维修更换。

§ 密封面同样堆焊硬质合金或硬化处理，与阀芯精密研磨配对，实现紧密关断。

§ 可提供软密封（如石墨、PTFE）选项用于特殊密封要求（通常温度和压力受限）。

3. 上阀盖 (Bonnet)：

o    标准型： 适用于大多数工况。

o    延伸型： 用于高温（>230°C）或低温（< -20°C）工况，通过加长颈部防止填料过热/过冷，保护填料和延长其寿命。

o    散热片型： 特别适用于温度工况（如主蒸汽调节），通过散热片增大散热面积。

o    波纹管密封型： 提供零泄漏密封，适用于剧毒、易燃易爆、强放射性或贵重介质。

4. 填料系统 (Packing)：

o    通常采用多组 V 型环或编织填料（如石墨、PTFE 增强）。

o    可选配弹簧加载式填料压盖，提供持续稳定的密封力补偿。

o    可提供活载填料系统（Live-loaded packing）用于更高要求的密封和长寿命。

o    标准配置填料函可接引漏管（Leak-off connection），符合环保和安全规范。

5. 执行机构连接：

o    标准配置直连支架（Yoke），用于连接气动薄膜执行机构（常见）或电动执行机构。

o    支架设计坚固，确保将执行机构的推力有效传递到阀杆。

三、 853 系列典型功能参数概览 (具体参数需根据规格书确认)

以下表格总结了 Goetze 853 系列控制阀的关键功能参数范围。请注意，实际可用参数取决于具体的阀门尺寸、压力等级、材质和配置（如是否平衡式、是否特殊阀笼）。

四、 核心优势总结

·         高压差处理专家： 平衡式结构设计、坚固的阀体和导向系统，使其在压力差下仍能稳定、精确调节。

·         高温高压卫士： 优化的材料选择（如 WC6/WC9/C12A）、延伸颈/散热片设计，确保阀门在超高温高压蒸汽等环境下长期可靠服役。

·         抗恶劣工况能手： 多级降压阀笼/迷宫式阀笼技术有效应对气蚀、闪蒸和高噪音问题，保护阀门，延长使用寿命，改善工作环境。

·         精确稳定控制： 双导向（阀笼+顶杆）设计提供阀芯稳定性，实现高精度流量控制，减少滞后，提升回路控制品质。

·         坚固耐用长寿命： 优质材料、硬化处理的内件、精密的制造工艺和模块化设计，共同保障了阀门在严苛工况下的超长使用寿命和低维护成本。

·         灵活配置适应广： 丰富的选项（口径、压力等级、材质、流量特性、执行机构、附件）使其能够适配各种复杂工艺需求。

五、 选型与应用建议

选型 Goetze 853 系列阀门是一项系统工程，需综合考虑以下关键因素：

1. 工艺参数： 这是基础。必须准确提供：

o    介质（名称、组成、相态 - 液体/气体/蒸汽/浆液？）

o    大/小/正常流量

o    入口压力、出口压力（计算压差）

o    操作温度（高/）

o    要求的流量特性和可调比 (R)

o    允许泄漏等级

o    预估噪音水平要求

o    是否存在气蚀、闪蒸风险？

2. 管道条件： 管道尺寸（NPS/DN）、压力等级（ANSI Class）、法兰标准（ASME, DIN, JIS?）或焊接要求。

3. 控制要求： 故障安全模式（FO - 气开 / FC - 气关）、所需执行机构推力/行程、控制信号类型（4-20mA, 气信号？）、是否需要定位器或其他附件（限位开关、电磁阀等）？

4. 环境与安全： 环境温度、防爆要求、是否涉及剧毒或危险介质（可能需要波纹管密封）？

5. 特殊需求： 是否需要降噪/抗气蚀阀笼？是否需要延伸颈或散热片？对材质是否有特殊防腐要求？

强烈建议： 与 Goetze 授权的技术代表或资深阀门工程师合作，提供详尽的工艺数据表（PDS / Datasheet）。Goetze 通常提供专业的选型软件或服务，根据具体工况进行精确计算（如流量系数 Cv 计算、执行机构选型、噪音预测、气蚀评估等），并推荐优的阀门配置（包括阀笼类型、材质等级、执行机构规格等），确保所选阀门不仅满足功能要求，还能在特定工况下实现佳性能和长寿命。

结论

Goetze 853 系列控制阀代表了高压差、高温、严苛工况下流量控制技术的先进水平。它将德国精密制造工艺、创新的流体控制设计（如高效降噪抗气蚀阀笼）和对工业应用需求的深刻理解融为一体。无论是保障超临界火力发电机组的安全经济运行，还是优化大型石化联合装置的核心反应流程，853 系列都以其可靠性、精确的控制能力和在环境下的耐久性，赢得了全球工程师的信赖。当您的应用涉及高压、高温、易气蚀或高噪音挑战时，Goetze 853 系列无疑是一个值得深入评估的高性能解决方案。通过严谨的选型和专业的应用，它将成为您工艺装置中稳定运行的“流量守护者”。
