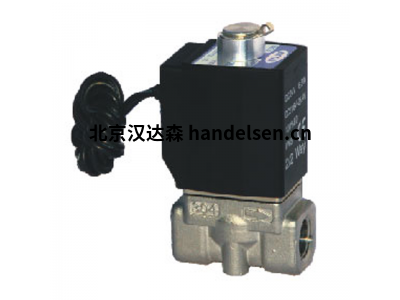

Kendrion 电磁阀 Type 85:工业自动化领域的可靠流体控制核心
一、 Type 85 系列概述:核心优势与设计理念
马世宇 QQ: 2850590587 手机:13002495941 电话:010-64714988-213 传真:010-64714988-668 邮件:tk3@handelsen.cn |
![]() |
![]() |
Type 85 系列是 Kendrion 推出的一款高性能、直动式、二位二通或二位三通的通用型电磁阀。它秉承了 Kendrion 一贯的精工品质,主要设计理念聚焦于:
1. 可靠性: 采用优质材料和精密制造工艺,确保在严苛的工业环境下也能长时间稳定运行,减少停机维护时间。
2. 紧凑高效: 精巧的尺寸设计使其能轻松集成到空间有限的设备或阀岛中,大化利用安装空间。
3. 低功耗节能: 优化的电磁系统设计,显著降低线圈功耗,既节约能源又减少发热。
4. 广泛的介质与压力兼容性: 适用于压缩空气、惰性气体、水、油(需注意密封兼容性)等多种介质,工作压力范围宽。
5. 快速响应: 直动式结构赋予其极短的开关响应时间,满足高速控制需求。
6. 安装维护简便: 模块化设计,符合国际标准接口(如 G1/8”, G1/4”, G3/8”, NPT),便于安装、更换和集成到阀岛上。
二、 核心结构与工作原理
Type 85 系列电磁阀的核心结构组件包括:
1. 阀体: 通常由黄铜、不锈钢或工程塑料(如 PPS)制成,提供流体通道和内部结构支撑。接口尺寸多样(常见 G1/8” 到 G3/8”)。
2. 电磁线圈: 包含漆包铜线和铁芯。当线圈通电时,产生电磁场。线圈通常封装在坚固的塑料外壳内,带有 DIN 标准插头(如 A 型或 B 型)或引线。
3. 活动铁芯: 位于线圈内部,是电磁力的作用对象。
4. 阀芯组件: 通常包括阀杆和密封件(阀座密封)。阀杆与活动铁芯相连。密封件(常用 NBR 橡胶、FKM 氟橡胶或 EPDM 三元乙丙橡胶)负责在阀座上形成密封,控制流体的通断或流向。
5. 复位弹簧: 当线圈断电时,弹簧力将活动铁芯和阀芯推回初始位置(常闭或常开状态)。
6. 手动操作器: 许多型号配备手动操作按钮,允许在不通电的情况下进行手动开关测试或系统调试。
工作原理 (以二位二通常闭型为例)
· 断电状态: 复位弹簧将阀芯压紧在阀座上,关闭流体从入口到出口的通道。出口通常与排气口(R)相通(对于二位三通阀)。
· 通电状态: 线圈通电产生电磁力,克服弹簧力吸引活动铁芯向上运动,带动阀芯离开阀座。此时,入口与出口之间的通道打开,流体得以通过。同时,出口与排气口的通道关闭(对于二位三通阀)。
· 断电恢复: 一旦断电,电磁力消失,弹簧力立即使阀芯复位,关闭主通道,恢复常闭状态。
三、 关键功能参数详解
下表详细列出了 Kendrion Type 85 系列电磁阀的主要功能参数(具体数值可能因阀口尺寸、密封材料、电压规格等不同型号略有差异,请务必以 Kendrion 新选型样本或数据手册为准):
参数类别 |
参数项 |
典型值/范围/选项 |
说明 |
通用规格 |
工作原理 |
直动式 |
阀芯动作直接由电磁力驱动,无需先导压力。结构紧凑,响应快,零压差启动。 |
阀体材质 |
黄铜 (镀镍)、不锈钢 (如 1.4305/AISI 303)、塑料 (如 PPS) |
根据介质腐蚀性、强度要求和成本选择。 |
|
密封材料 |
NBR (标准), FKM (耐高温/耐化学), EPDM (耐热水/蒸汽) |
根据介质兼容性、工作温度选择。 |
|
接口尺寸 |
G 1/8”, G 1/4”, G 3/8” (BSPP); NPT 1/8”, NPT 1/4” |
标准螺纹接口,方便连接管路。 |
|
安装方式 |
管式直接安装、底板安装 (符合 ISO 15407-1 / CETOP RP52H 标准) |
可集成到阀岛,节省空间。 |
|
电气参数 |
线圈电压 |
DC: 12V, 24V; AC: 24V, 110V, 120V, 230V (50/60Hz) |
宽范围电压选择,适应不同控制系统。 |
功耗 |
DC: ~2.2W - 3.5W; AC: ~3.5VA - 5VA (典型值,视型号而定) |
低功耗设计,节能且温升低。 |
|
防护等级 |
IP65 (线圈插头式) |
防尘和防喷水,适用于较恶劣工业环境。 |
|
绝缘等级 |
H 级 (180°C) |
高温耐受性强。 |
|
连接方式 |
DIN 43650 标准插头 (A型/B型可选)、引线 |
方便快速插拔连接。 |
|
流体参数 |
适用介质 |
压缩空气 (过滤、无油/少油)、惰性气体 (N2等)、水、油 (需兼容密封件)、轻质液压油 |
广泛介质兼容性。使用前务必确认介质与阀体、密封材料的兼容性。 |
工作压力范围 |
0 bar 至 10 bar (常用范围,部分型号可更高) |
零压差启动能力是其直动式的显著优势,尤其适合低压或真空应用。大耐压可达 16 bar 或更高 (查样本)。 |
|
环境温度范围 |
-10°C 至 +50°C (标准线圈);特殊线圈可达 -20°C 至 +80°C |
适用于大多数工业环境。高温环境需选 FKM 密封和高温线圈。 |
|
介质温度范围 |
-10°C 至 +80°C (NBR); -10°C 至 +150°C (FKM); -10°C 至 +120°C (EPDM) |
由密封材料决定。 |
|
性能参数 |
流量系数 (Cv/Kv) |
依阀口尺寸而定 (例: G1/8” Cv ~ 0.5 - 0.7; G1/4” Cv ~ 1.2 - 1.5) |
衡量阀流通能力的关键指标。Cv 值越大,相同压差下流量越大。选型时必须计算所需 Cv 值。 |
响应时间 |
开启/关闭时间: 通常 < 15ms (典型值,视型号和工况) |
快速响应,满足高频开关和精确控制需求。 |
|
工作周期 |
100% 连续工作 (ED) |
可长时间连续通电运行。 |
|
预期寿命 |
> 1000 万次循环 (在标准工况下) |
高机械寿命,确保长期可靠运行。 |
|
工作压差 |
0 bar |
直动式核心优势,可在无压差或真空条件下可靠工作。 |
|
功能选项 |
阀机能 |
二位二通:常闭 (NC),常开 (NO);二位三通:常闭 (NC),常开 (NO),通用 (U) |
满足不同控制逻辑需求。 |
手动操作器 |
可选 (多数型号配备) |
便于调试和应急操作。 |
|
指示灯 |
可选 (部分带插头线圈集成 LED) |
直观显示阀的通电状态。 |
|
节流功能 |
部分型号可选 |
用于控制气缸等执行元件的速度。 |
四、 核心优势与适用场景
基于上述参数,Kendrion Type 85 系列的核心优势和应用场景更加清晰:
1. 低压与真空应用的王者: 其“零压差启动”能力使其在低压系统(如小型气动装置、精密仪器供气)和真空抓取、真空包装等应用中表现无可替代。这是先导式阀难以企及的优势。
2. 小流量精确控制的专家: 紧凑的设计和精确的阀芯控制,使其非常适合需要精细流量调节或小型执行器(如小型气缸、夹爪、气动喷嘴)控制的场景。
3. 空间受限环境的理想选择: 小巧的体积使其在自动化设备内部、医疗设备、分析仪器、实验室设备等空间宝贵的场合大放异彩。
4. 快速响应需求的保障: 毫秒级的开关速度,满足高速分拣、快速点胶、高频测试等需要快速动作响应的应用。
5. 低功耗与节能环保: 较低的线圈功耗不仅减少能源消耗,也降低了系统发热,有利于设备整体温控和可靠性。
6. 高可靠性与长寿命: 坚固的结构设计、优质的材料和严格的制造标准,确保了其在工业环境中的长期稳定运行,降低维护成本和停机风险。
7. 广泛的介质适应性: 通过选择合适的阀体材质和密封材料,可以应对空气、水、油以及一些温和化学介质的需求。
典型应用行业举例
· 工业自动化: 机械手控制、装配线设备、物料搬运、包装机械、打标设备、检测设备。
· 医疗与实验室: 分析仪器、诊断设备、呼吸治疗设备(需严格认证)、实验室自动化。
· 汽车制造与测试: 小型工具控制、测试台架气路、零部件检测设备。
· 食品饮料包装: 小型灌装阀、贴标机控制、包装密封控制。
· 纺织机械: 喷气织机辅助控制、纱线处理。
· 阀门定位器与执行机构: 作为小型先导阀使用。
· 压缩空气系统: 局部气路控制、排水阀控制。
五、 选型关键考量因素
在选择 Type 85 电磁阀时,需综合评估以下关键点:
1. 阀机能 (NC/NO) 与端口数 (2/2-way, 3/2-way): 根据控制逻辑需求(需要通电打开还是通电关闭?需要控制单作用气缸还是双作用气缸?)确定。
2. 接口尺寸 (G1/8”, G1/4”等): 匹配现有管路尺寸和所需的流量能力 (Cv/Kv 值)。
3. 工作介质: 明确是空气、水、油还是其他介质,这直接决定阀体材质和密封材料的选择(NBR/FKM/EPDM)。
4. 压力范围: 确认系统的工作压力、高工作压力以及是否需要零压差启动。
5. 电压与功耗: 选择与控制电源匹配的线圈电压(DC/AC, 具体电压值),并考虑功耗是否在系统供电能力范围内。
6. 环境条件: 工作环境的温度、湿度、粉尘、化学腐蚀性等,影响线圈防护等级 (IP65 通常是工业标准) 和材料选择。
7. 流量需求 (Cv/Kv): 这是选型的核心计算! 根据系统所需流量、工作压差和介质类型,计算出所需的小 Cv 值,然后选择满足该值的阀口尺寸。
8. 特殊选项: 是否需要手动操作器、指示灯、节流功能、防爆认证等。
六、 总结:值得信赖的流体控制基石
Kendrion Type 85 系列电磁阀以其直动式设计的天然优势(零压差启动、快速响应)、紧凑坚固的结构、低功耗特性、广泛的介质适应性以及 Kendrion 品牌赋予的可靠性,在全球工业领域赢得了坚实的口碑。它不仅是解决低压、小流量、空间受限和快速响应控制需求的理想方案,也是构建稳定、高效流体控制系统的一块可靠基石。无论是自动化产线上的精密执行,还是医疗设备中的关键气路控制,抑或是实验室仪器内的流体管理,Type 85 系列都凭借其出色的性能参数和久经考验的品质,持续为工程师提供值得信赖的解决方案。在选型时,仔细核对工作条件与参数要求,结合的选型手册或在线工具,即可为您的应用找到匹配的 Type 85 型号,确保系统流畅、可靠、高效地运行。
