德国Riegler瑞格勒 517.526电磁换向阀 G1/2 5/2通 双稳态 气动控制用
Riegler 517.526 是一款 5/2 通电磁换向阀，由德国 RIEGLER & Co. KG（瑞格勒）原厂研发制造。RIEGLER 成立于1936年，在压缩空气和 Pneumatik 组件领域拥有超过80年的行业经验。
517.526 属于 Riegler 517 系列电磁方向控制阀，采用双电控双稳态结构。接口螺纹 G 1/2，工作压力范围 2.5 至 10 bar，流量 4600 Nl/min。阀体采用阳极氧化铝材质，密封件为 NBR。工作电压 230V AC / 50Hz，防护等级 IP65。温度范围 -10°C 至 +60°C。配备不锈钢活塞滑阀和点动式手动辅助操作。该产品用于控制压缩空气流向，实现气动执行器的方向控制。

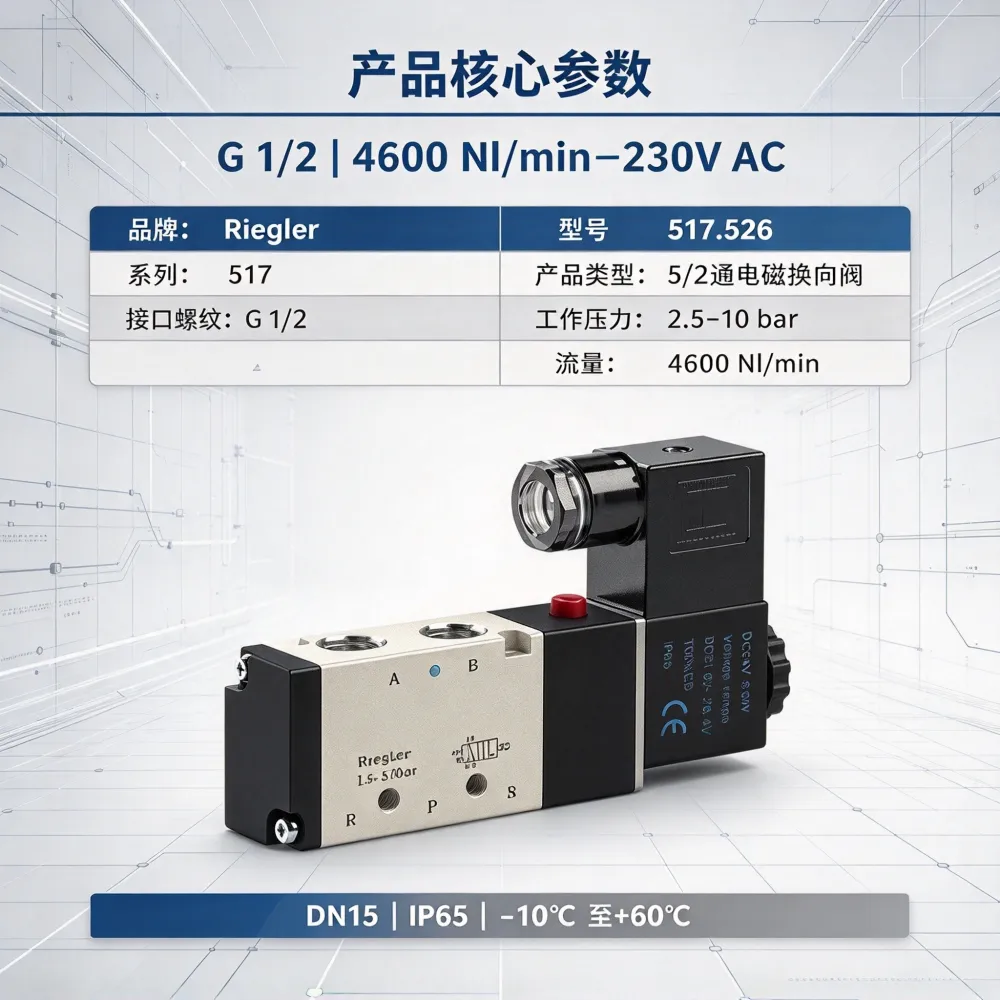

核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | RIEGLER & Co. KG（德国瑞格勒） |
| 系列 | 517 |
| 型号 | 517.526 |
| 货号 | 106599 |
| 产品类型 | 5/2通电磁换向阀（双电控双稳态） |
| 接口螺纹 | G 1/2 |
| 公称通径 | DN 15 |
| 工作压力范围 | 2.5 – 10 bar |
| 控制压力范围 | 2.5 bar 起 |
| 流量 | 4600 Nl/min（6bar，Δp=1.0bar） |
| 工作电压 | 230 V AC，50 Hz |
| 阀体材质 | 阳极氧化铝，蓝色 |
| 密封材质 | NBR |
| 活塞滑阀材质 | 不锈钢 |
| 手动辅助操作 | 点动式 |
| 防护等级 | IP 65（DIN 46244） |
| 电气连接 | 设备插头 PG 9，Form B |
| 温度范围 | -10°C 至 +60°C |
| 功能符号 | 5/2 双稳态（符号36） |
| 重量 | 0.91 kg |
| 产地 | 德国 |

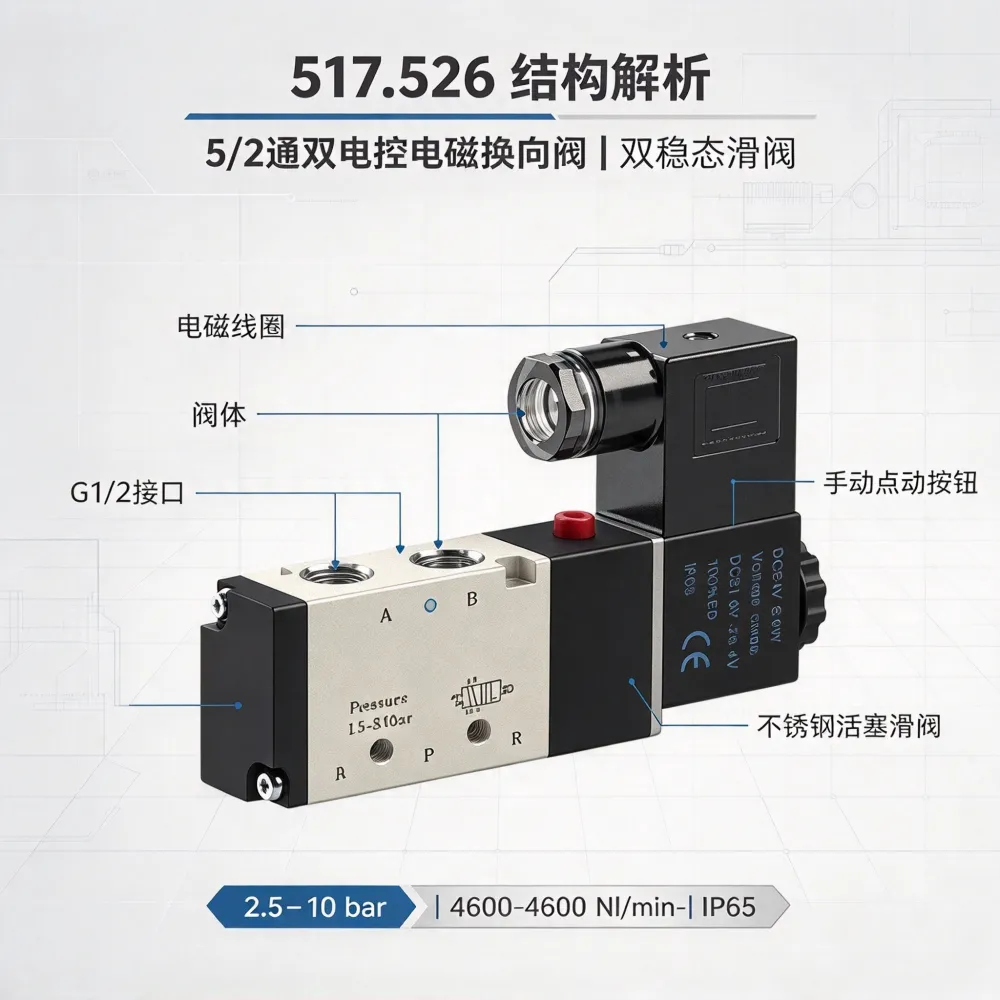

功能特点
1. 双电控双稳态结构，断电保持位置
517.526 采用双电控双稳态设计。电磁脉冲驱动阀芯换向后，阀芯由气压力保持位置，无需持续供电即可维持当前工作状态。在需要长时间保持某一气动回路通断的工况中，双稳态设计可有效降低线圈功耗和发热量。
2. 高流量设计，适配大流量气动系统
流量达 4600 Nl/min（在 6bar 工作压力、Δp=1.0bar 条件下）。G 1/2 大接口配合 DN15 通径，在需要较大空气流量的气动系统中，高流量特性有助于减少压力损失，保障下游执行器的响应速度。
3. 不锈钢活塞滑阀，耐磨耐用
阀芯采用不锈钢活塞滑阀结构。不锈钢材质具有良好的耐磨性和耐腐蚀性能，在长期高频次换向操作中，活塞滑阀不易磨损，保障了阀门的使用寿命和换向可靠性。
4. 点动式手动辅助操作，调试便捷
配备点动式手动辅助操作功能。在电气控制系统调试或断电检修时，操作人员可通过手动按钮强制阀芯换向，无需依赖电气信号即可验证气动回路功能。
5. IP65防护与宽温域，适应工业环境
防护等级 IP65，可防尘防喷水。工作温度范围 -10°C 至 +60°C。在粉尘或潮湿的工业现场中，IP65 防护为电磁线圈和电气连接提供了可靠的密封保护。

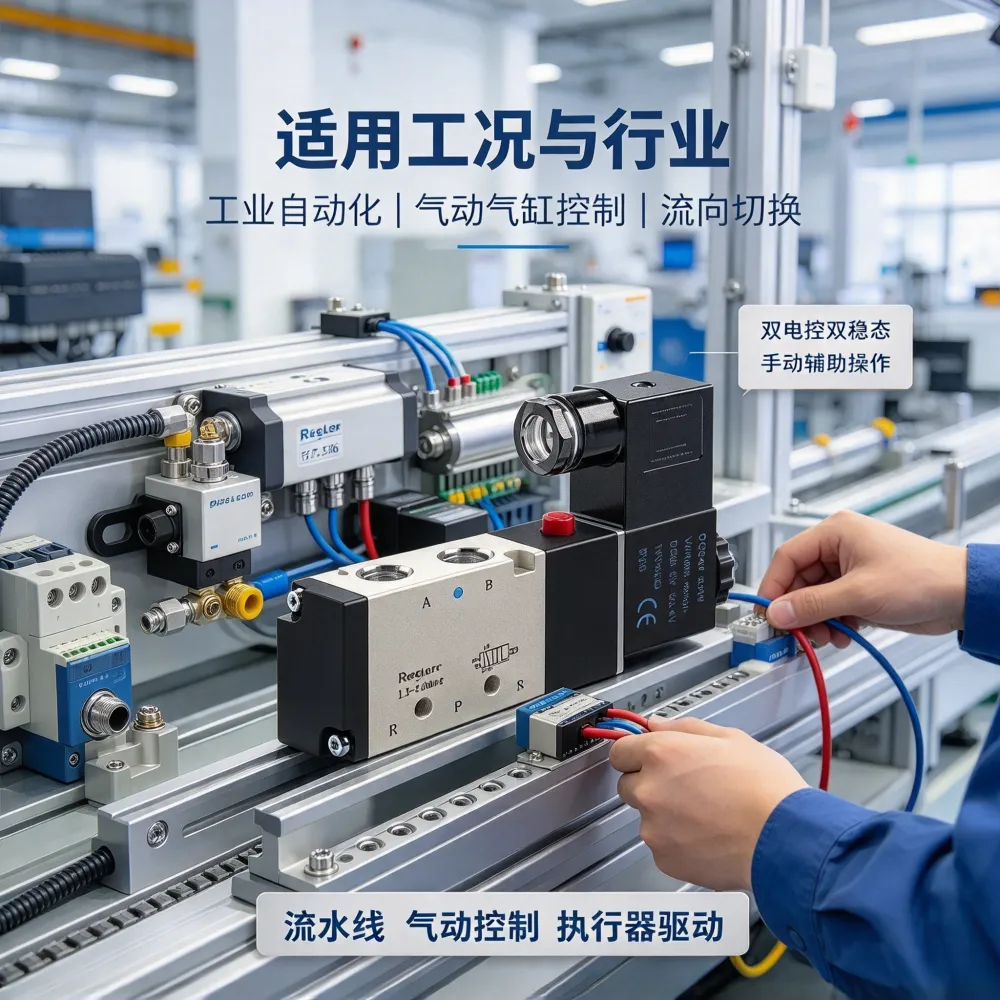

适用场景
517.526 在气动方向控制中应用广泛：
气动执行器控制：用于双作用气缸的方向控制，实现气缸的伸出和缩回
气动马达控制：用于气动马达的正反转和停止控制
气动机械手臂：用于机械手臂各关节气缸的换向控制
自动化产线气动回路：用于自动化设备中气动执行元件的方向切换
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 设备插头 | Form B，PG 9 | 电气连接 |
| 消音器 | 排气口消音 | 降低排气噪音 |
| 安装底板 | 多联底座 | 模块化集中安装 |
| 密封件套件 | NBR密封圈 | 密封老化后更换 |
订货说明
517.526 采用 Riegler 标准型号编码体系：
517 = 电磁换向阀系列
526 = 型号规格
订货时建议确认以下信息：
型号：517.526
货号：106599
接口螺纹：G 1/2
工作电压：230V AC
是否需要配套设备插头或消音器
是否需要多联底座配置
