西班牙ROQUET 406N1PA12D液压控制阀 350bar 100L/min 工程机械用
ROQUET 406N1PA12D 是西班牙 Roquet Hydraulics 生产的分体式液压控制阀 / Sectional Hydraulic Control Valve，属于406系列平行回路控制阀。该型号采用 N型自由回油、1型滑阀定位、P型手柄、A型主安全阀位置、12 bar代码及D型双作用滑阀，完整配置编码为 406N1PA12D。406系列官方资料给出的额定流量为 100 L/min，最大工作压力 350 bar，A/B工作口为 1/2" G，P/R主油口为 3/4" G。

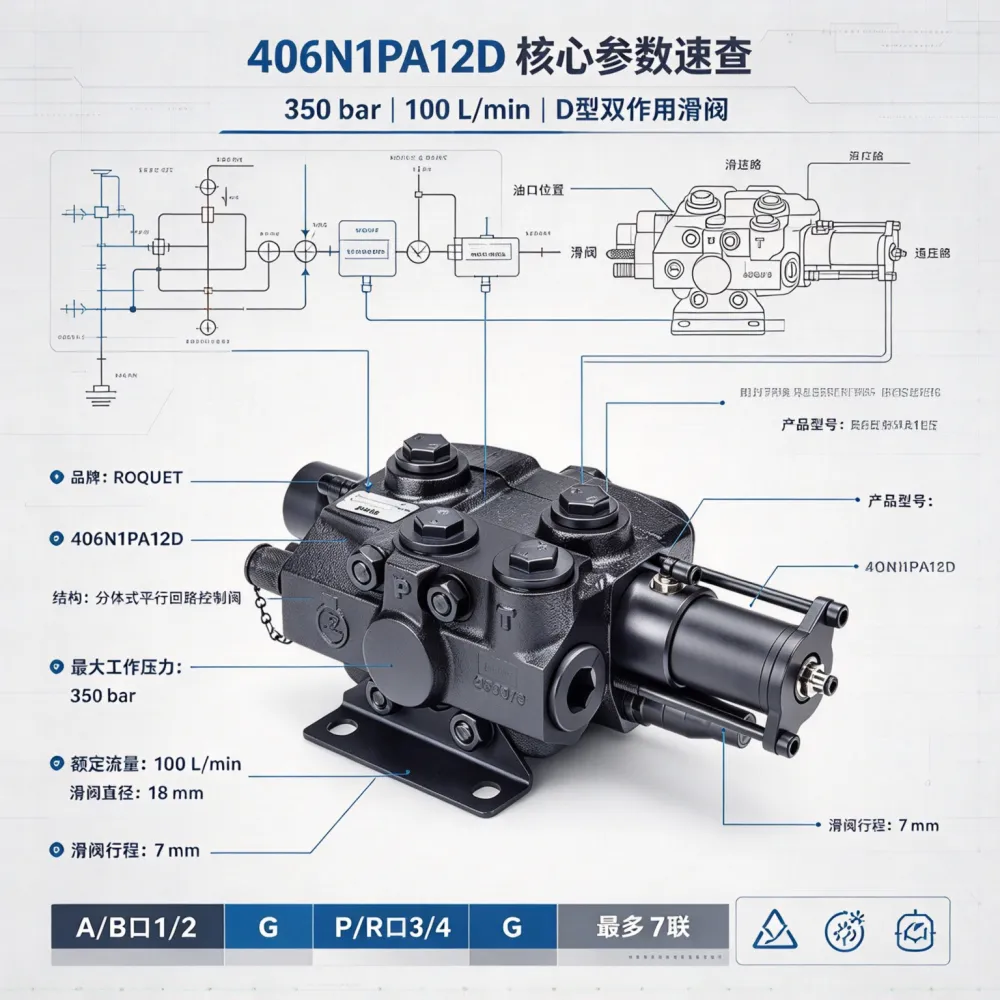

核心参数表
| 规格项内容 | |
|---|---|
| 国家 | 西班牙 |
| 品牌 | ROQUET |
| 产品类型 | 分体式液压控制阀 / Sectional Hydraulic Control Valve |
| 产品型号 | 406N1PA12D |
| 具体采购件号 | 406N1PA12D |
| 核心优势 | 平行回路、100L/min额定流量、350bar高压，可根据执行机构数量进行模块化组合 |
| 系列 | 406 |
| 额定流量 | 100 L/min |
| 最大工作压力 | 350 bar |
| A/B工作口 | 1/2" G |
| P/R主油口 | 3/4" G |
| 滑阀直径 | 18 mm |
| 滑阀行程 | 7 mm |
| 最大滑阀数量 | 7个 |
| 静态滑阀最高回油压力 | 80 bar |
| 滑阀动作时回油压力 | 20 bar |
| 滑阀直接操作力 | 18 kg |
| 介质 | ISO 6742矿物油基液压油 |
| 工作温度 | -20～80°C |
| 适用场景 | 工程机械、物料搬运、农业机械、装载设备及移动液压系统 |
以上406系列技术数据来自 Roquet 官方406/1406技术资料；该系列为平行式分体控制阀，额定流量100 L/min，最大工作压力350 bar。完整型号 406N1PA12D 可在相关Roquet经销目录中查到。

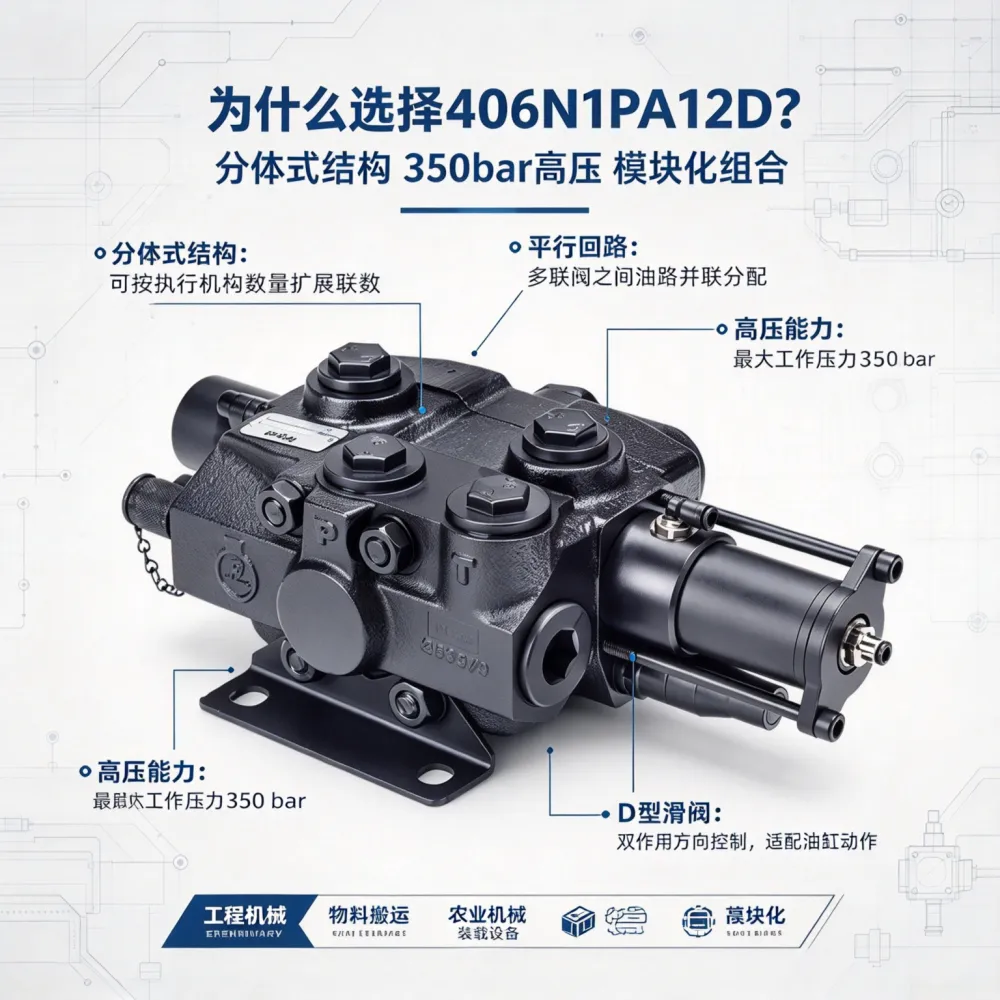

功能特点
1. 100L/min额定流量
406系列额定流量达到 100 L/min，相较小规格单体控制阀适用于流量需求更高的液压系统。
2. 分体式结构，可扩展多个执行机构
406采用sectional分体结构，能够按照设备执行机构数量组合不同工作单元，官方资料支持最多 7个滑阀单元。
3. 平行回路设计
406系列采用平行式油路结构，可同时为不同液压执行机构提供工作油路，适用于多执行机构移动液压设备。
4. 多种操纵方式可选
406系列支持手动手柄、气动、液压先导、电控及拉索等多种操纵方式，可根据设备控制方式选择相应配置。
5. 可配置辅助阀
406的A、B工作口可以根据应用要求配置溢流阀、防吸空阀等辅助阀，用于进一步完善液压回路功能。

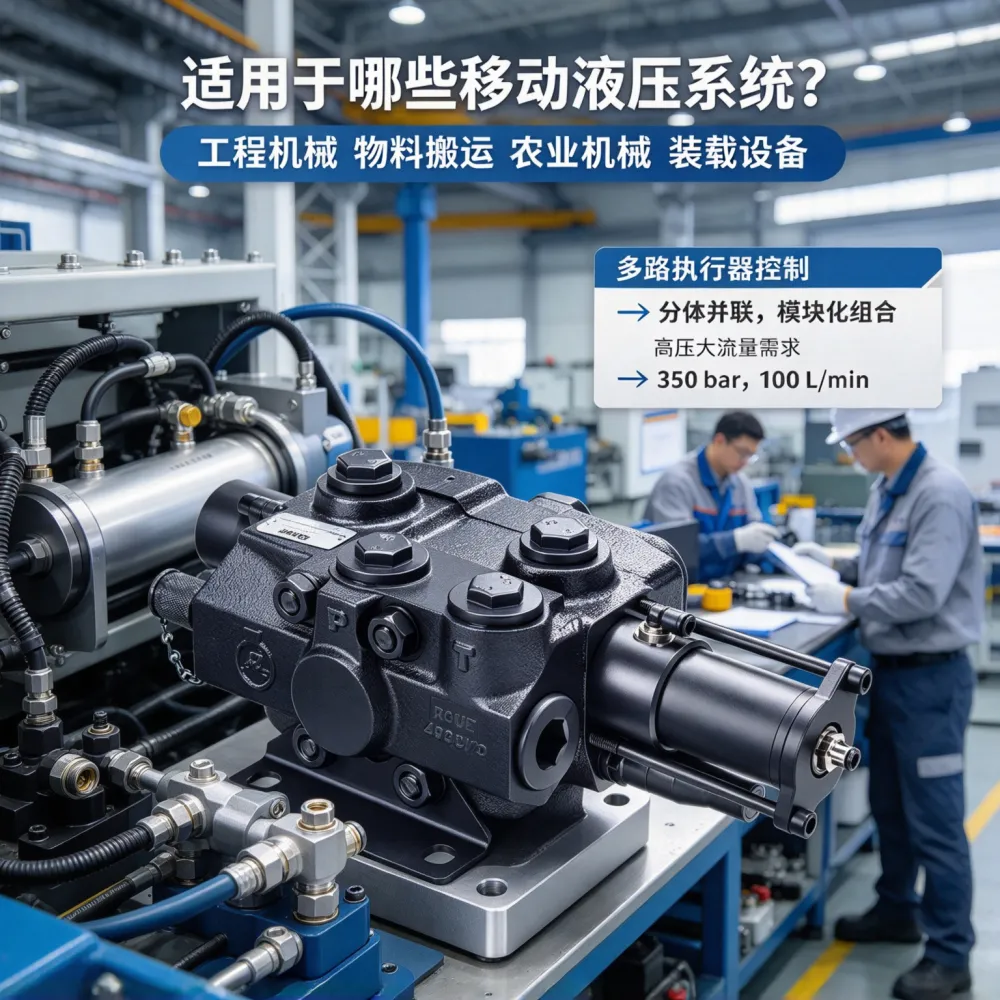

适用场景
工程机械：装载机、挖掘机、叉车、吊装设备
农业机械：拖拉机及农用作业机械
物料搬运设备：升降、搬运及装卸机械
移动液压设备：多执行机构液压系统
工业机械：需要多路液压控制的设备
Roquet官方将406系列定位于工程、物料搬运和农业机械等应用，并支持多种操纵方式及辅助阀配置。
配套耗材
| 名称说明用途 | ||
|---|---|---|
| D型滑阀 | 双作用滑阀 | 液压执行机构控制 |
| 手柄组件 | P型手柄 | 手动操作 |
| 滑阀定位组件 | 不同定位方式 | 滑阀位置控制 |
| 辅助溢流阀 | A/B口配置 | 分支回路压力保护 |
| 防吸空阀 | A/B口配置 | 执行机构防气蚀 |
| O形圈密封件 | 原厂维修件 | 阀体密封 |
| 维修组件 | 按406系列配置 | 阀门检修 |
订货说明
ROQUET 406N1PA12D采用配置编码确定具体产品，型号中的字母和数字对应回油方式、滑阀定位、手柄形式、主安全阀位置、设定压力以及滑阀类型等配置。Roquet官方资料明确说明，特殊配置代码需要由 Roquet 进行确认。
订货时建议确认以下信息：
产品型号：406N1PA12D
工作流量
工作压力
A/B/P/R接口
滑阀数量
滑阀类型
回油方式
手柄/先导操纵方式
主安全阀设定
是否需要辅助溢流阀或防吸空阀
原设备完整型号
