Ringfeder弹性体爪式联轴器 GWE 5104带夹紧轮毂和双狭缝

一、概述

Ringfeder弹性体爪式联轴器分为GWE、TNM、TNS 和 TNB 系列。弹性体爪式联轴器源自久经考验的 GERWAH 和 TSCHAN 系列，可满足钢铁和金属工业、驱动和输送技术、发电、机床、包装和印刷机制造以及自动化等广泛领域的性能和耐用性要求。 控制和定位技术。扭转弹性联轴器具有防刺穿性，并且在各个方向上都具有柔韧性，因此可以有效补偿由装配不准确或沉降现象引起的轴向、横向和角轴不对中。出色的坚固性和阻尼特性保证了用户的最大运行可靠性，特别是在具有明显冲击、交变或振动载荷的应用中。根据客户的具体要求，例如预期用途、环境条件或传递扭矩，我们提供最适合的联轴器解决方案。随附的、易于更换的弹性体环或缓冲器具有不同的邵氏硬度。

二、产品介绍

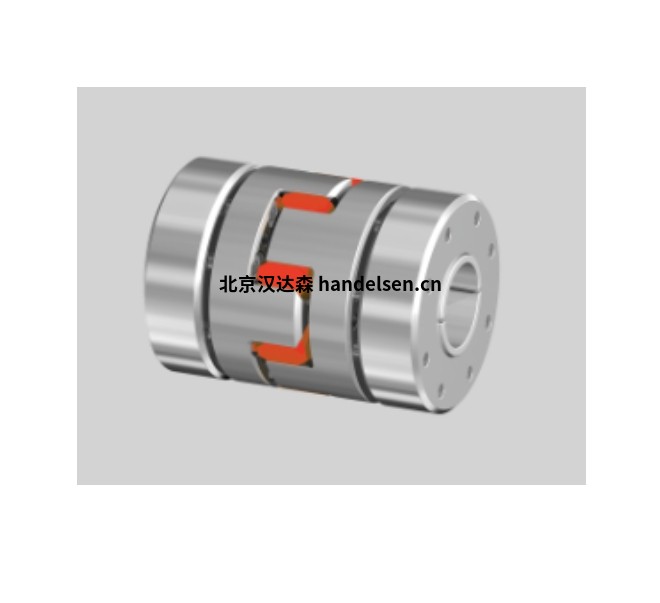

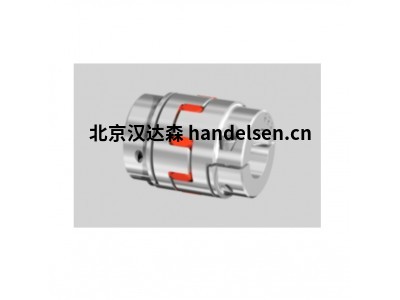

弹性体爪式联轴器 GWE

无间隙、减振、电气隔离和轴向插拔：RINGFEDER GWE 系列（原 GERWAH GWE）的高精度和可靠工作的弹性体爪式联轴器在高加速过程中的高定位精度需要对发生的振动进行出色的阻尼或可插拔联轴器解决方案的应用中特别令人信服。典型的应用领域包括测量、精密和进给驱动、磨削、车削和铣削主轴、木材和金属加工机器以及传输和输送技术、包装机、机器人、线性技术和测试台。RINGFEDER GWE 系列弹性体联轴器的核心是弹性体环，有不同的邵氏硬度可供选择，位于两个联轴器轮毂之间。它传递所需的扭矩，无间隙，有效补偿角轴、径向轴和轴向不对中，并确保整个传动系统的振动优化运行行为。对伺服外球接头的要求与其使用领域一样复杂和通用——我们与您一起开发并实现最适合您应用的解决方案。

三、产品技术说明

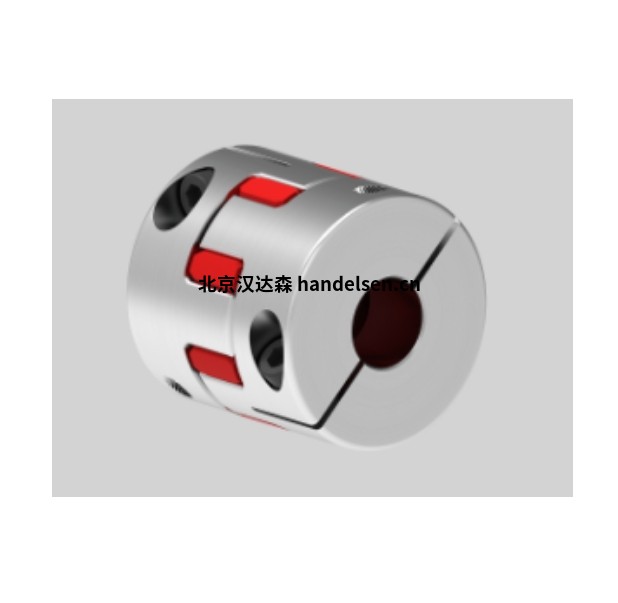

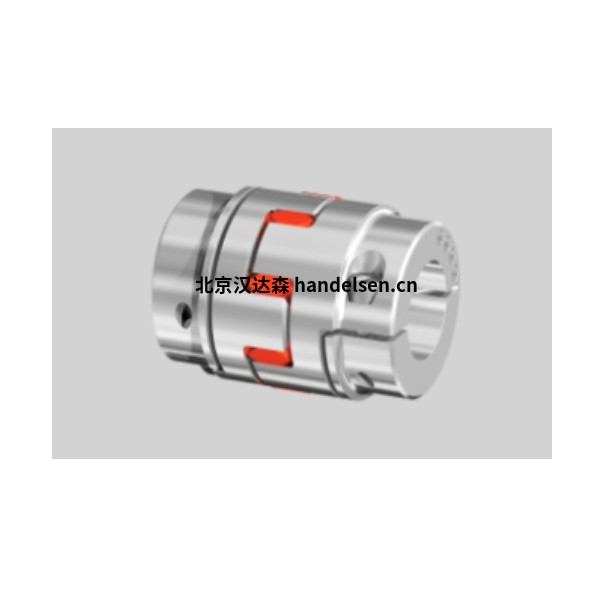

弹性体爪式联轴器 GWE 5104

带夹紧轮毂和双狭缝

的自调心联轴器该系列中的颚式联轴器环费德 GWE 5104，®具有夹紧轮毂和高水平的国际标准化。尺寸 19 以下，它包括两个轴向（单）狭缝，从 24 号开始，它包括两个具有高同心度的轴向和径向（双）狭缝夹紧轮毂，以及一个弹性体星形，可提供不同级别的邵氏硬度。轴公差应在配合公差“g6”至“h7”范围内。

RINGFEDER GWE 爪式联轴器上的每个轮毂的表面都有凹爪。联轴器的功能是通过连接两个轮毂和用弹性链轮填充产生的自由空间来传递发生的扭矩和潮湿冲击，以及平衡不可避免的不对中。GWE 爪式联轴器是无间隙的，以便在反向作中也能实现高水平的定位精度。由于弹性体链轮中各个缓冲器的压力预紧，联轴器无间隙。与扭转刚度相关的不同邵氏硬度水平意味着可以从旋转振荡的角度优化整个传动线。链轮的技术数据中包含详细信息。®

四、特性

通过铝制轮毂实现低质量

通过不同的弹性体蜘蛛硬度水平优化减振

作为红色弹性体蜘蛛的标准配置。98 Shore A 中最大尺寸为 55,95 Shore A 中尺寸从 65 起

安装空间符合已知市场标准

防刺穿和电绝缘

可选配带键槽的接头轮毂，符合 DIN 6885-1 标准

五、产品参数

弹性体爪式联轴器 GWE 5104

通用型，带双狭缝夹紧轮毂

10 种尺寸

孔径 d：5-95 毫米

外径 D：30-160 毫米

总长度长：35-210 毫米

腐烂。速度n麦克斯：2,350-13,000 1/分钟

扭矩T：4.8-1,920牛米

六、优势

通过预应力无间隙

可插拔

减 振

扭矩从 0,5 – 650 Nm

径向、轴向和角度不对中补偿

电隔离

七、应用

编码器

精密驱动器

进料驱动器

磨削和铣削主轴

机床

包装机

机器人

传输线

多主轴头

木材加工设备

纺织机械

输送设备
