Ringfeder弹性体爪式联轴器TNM G一种扭转弹性和防刺穿爪式联轴器

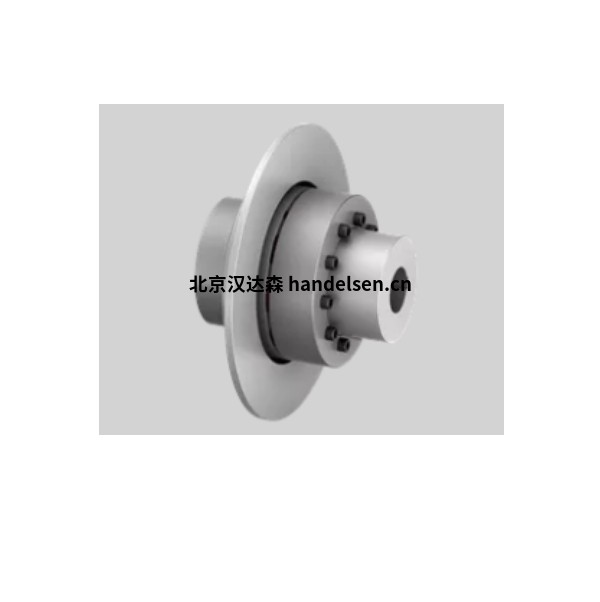

弹性体爪式联轴器 TNM

减振、旋转弹性、故障安全、不对中补偿：RINGFEDER TNM 系列的弹性体爪式联轴器（以前称为 TSCHAN TNM 和 NOR-MEX）在灵活性、成本效益和性能方面树立了全球标准。普遍适用的联轴器可补偿轴在各个方向上的不对中，并允许将工厂机械工作范围内的临界扭转振动转移到不会对传动系统产生不利影响的区域。扭矩通过由优质 Perbunan 制成的压力负载弹性体传递，这些弹性体连接起来形成一个耐油和导电的减震和减振中间环。这些高度耐用的中间环可快速、轻松地更换，尤其是在多部分联轴器设计的情况下，提供不同的材料硬度 - 具体取决于客户要求和特定应用需求。TNM 系列轴向插拔 RINGFEDER 弹性体联轴器可用于 -30 °C 至 +100 °C 的温度范围以及任何安装位置和旋转方向。

二、产品介绍

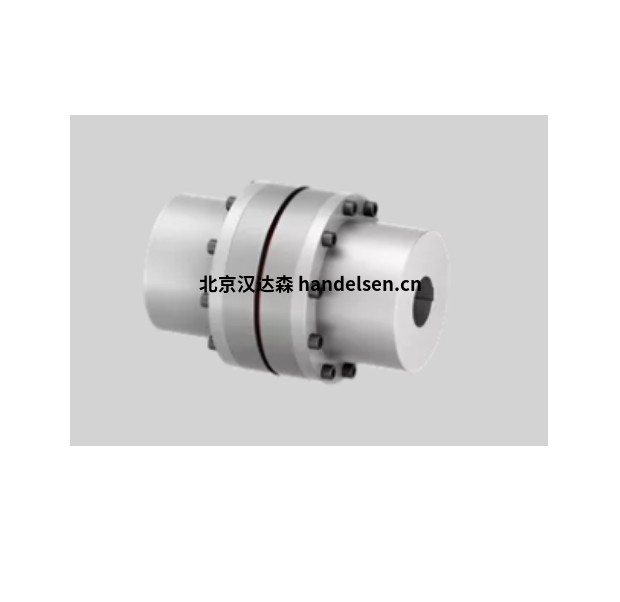

弹性体爪式联轴器 TNM G

三部分式设计，无需轴向移动机器即可更换弹性环

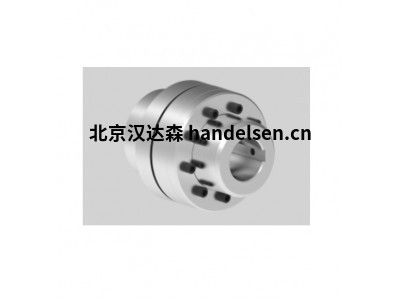

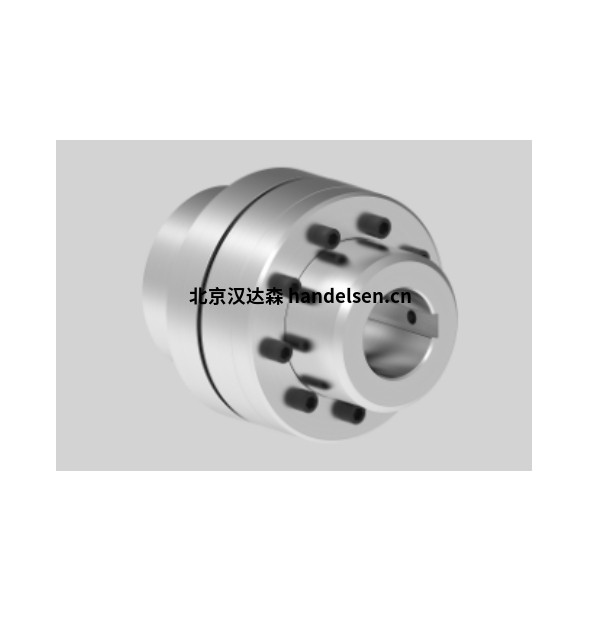

联轴器 RINGFEDER TNM G 是一种扭转弹性和防刺穿爪式联轴器。它在规定的范围内平衡角度、径向和轴向轴的不对中。联轴器通过可压力加载的合成橡胶 （Pb） 弹性缓冲器传递扭矩，这些缓冲器作为中间环连接在一起。弹性中间环可以缓冲冲击和扭转振动;它具有耐油性和导电性。联轴器半部分被一分为二，通过它允许耦合机器的简单分离。将爪环拉回后，可以检查驱动器的旋转方向。也可以径向吊出带有伴随骨料的联轴器半部分。弹性中间环可以在不轴向移动机器的情况下更换。联轴器可用于各种旋转和安装位置。

合成橡胶用作 TNM 联轴器弹性元件的基材。通常，它们是导电的，因此可以防止不良的静电荷。对于 RINGFEDER TNM 联轴器的弹性元件，有两种不同的材料硬度作为标准配置。

Pb 72 - 丁腈橡胶 （NBR），硬度为 72 邵氏 A.Pb

82 - 丁腈橡胶 （NBR），硬度为 82 邵氏 A。

各个弹性体材料的弹性由其邵氏硬度。从这些值中可以得出关于联轴器能够传递的扭矩及其弹簧刚度的间接结论。

三、一般特征

扭转柔韧性，补偿角轴、径向轴和轴向不对中

压缩加载的中间环

弹性体有各种邵氏硬度

无需移动耦合机器即可更换弹性环（三部分型号）

最大孔径可达 280 mm

扭矩高达 TKn= 41,000 牛米/吨最大公里= 97,500 牛米

四、技术参数

TNMG

带一个单件和一个多件联轴器集线器的类型

最大孔径

d1：32-230 毫米;d2： 32-260 毫米

外径：D1：82-575 毫米

总长度 L：92-525 毫米

力矩

TKN Pb72：48-27,000 牛米;

TKN Pb82：75-41,000牛米

速度高达 n麦克斯= 5,000 转/分

适用于 –30°C 至 +100°C 的温度
