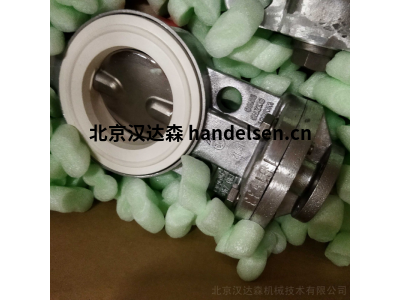

WAREX Valve DKZ 103 蝶阀:工业流体控制的精密守护者
在现代工业错综复杂的管道网络中,阀门如同精密的“开关”与“调节器”,掌控着流体的命脉。在众多阀门类型中,蝶阀以其结构紧凑、启闭迅速、流阻小和性价比高等优势,成为广泛应用的关键设备。而WAREX Valve旗下的 DKZ 103 型号蝶阀,凭借其三重偏心设计、坚固耐用的构造和可靠的密封性能,在苛刻工况下脱颖而出,成为工业流体控制领域值得信赖的解决方案。
马世宇 QQ: 2850590587 手机:13002495941 电话:010-64714988-213 传真:010-64714988-668 邮件:tk3@handelsen.cn |
![]() |
![]() |
一、核心设计:三重偏心的精妙工程
DKZ 103 的核心竞争力在于其采用了先进的三重偏心金属密封设计,这是它区别于普通中线蝶阀或双偏心蝶阀的关键所在:
1. 第一重偏心(轴心偏离管道/阀座中心): 阀杆轴线稍微偏离管道中心线和阀座密封面中心。这减少了阀门启闭过程中阀瓣与阀座之间的摩擦。
2. 第二重偏心(轴心偏离阀瓣中心): 阀杆轴线进一步偏离阀瓣本身的中心线(通常是密封面的中心)。这个偏心创造了一个凸轮效应,使得阀门在接近关闭位置时,阀瓣密封面能迅速脱离阀座密封面,而在关闭时又能产生强大的楔紧力。
3. 第三重偏心(锥形阀座角度): 阀座的密封面被设计成一个与管道轴线成一定角度的锥面(非平面),同时阀瓣的密封边缘也加工成相应的匹配角度。这是实现真正零泄漏金属密封的关键。当阀门关闭时,阀瓣的锥形边缘会“楔入”锥形阀座,形成线接触密封。这种设计在高温下具有自补偿能力,因为热膨胀会使密封接触更加紧密。
三重偏心的协同作用带来了革命性的优势:
· 近乎零泄漏: 锥形金属对金属的线接触密封,在关闭时产生的密封比压,符合严格的国际密封标准(如 ANSI Class VI / ISO 15848-1),尤其适用于严苛工况。
· 无摩擦操作: 启闭过程中阀瓣与阀座脱离接触,消除了磨损根源,大大延长了使用寿命,显著降低了操作扭矩。
· 耐高温高压: 金属密封结构(通常为不锈钢阀瓣堆焊司太立合金或类似硬质合金,阀座堆焊或不锈钢本体)能承受更高的温度和压力(通常可达 PN16/25/40, Class 150/300, 甚至更高,具体看配置),适用于蒸汽、导热油、高温气体等。
· 抗颗粒物能力强: 硬质金属密封面不易被流体中的微小颗粒划伤,比软密封(如橡胶、PTFE)更适用于含有杂质的介质。
· 长寿命与低维护: 无摩擦设计和坚固材料确保了极长的使用寿命和极低的维护需求。
二、结构与材料:坚固耐用的基石
DKZ 103 的设计充分考虑了工业环境的严苛性:
· 阀体: 通常采用优质碳钢(WCB)、不锈钢(CF8/CF8M)或合金钢,根据介质腐蚀性和温度压力选择。铸造工艺精良,流道设计优化,流体阻力小。
· 阀瓣(蝶板): 多为不锈钢(如CF8, CF8M)制成,关键密封边缘堆焊司太立(Stellite)或其他高硬度、耐磨、耐腐蚀合金(如 Haynes 25, 镍基合金),确保密封面长期可靠。流线型设计减少压降。
· 阀座: 与阀体一体加工或采用可更换的阀座环结构。密封面同样堆焊硬质合金,与阀瓣密封边缘形成匹配的锥形密封副。可更换阀座设计便于后期维护。
· 阀杆: 采用高强度不锈钢(如17-4PH, F6a),通常为整体锻造结构,具有优异的抗弯曲和抗扭强度。阀杆与阀瓣的连接方式坚固可靠(如键槽、花键),确保扭矩有效传递。阀杆密封采用多重填料(如柔性石墨环、PTFE V型环)或高品质填料函设计(如 Belleville 弹簧加载),并带有注脂嘴,可进一步强化密封或润滑,有效防止外泄漏。
· 轴承系统: 在阀杆上下端安装有自润滑轴承或金属/复合材料轴承,支撑阀杆并承受阀瓣重量和操作力,确保操作平稳、扭矩稳定。
· 操作方式: 标配为手动操作(齿轮箱或手柄),也可轻松适配气动执行器(单作用/双作用)、电动执行器或液动执行器,实现远程控制或自动化。
三、性能参数(典型范围,具体以WAREX数据为准)
· 公称通径 (DN): 覆盖范围广,常见从 DN50 (2") 到 DN1200 (48") 甚至更大。
· 压力等级 (PN/Class): 通常提供 PN10/16/25/40 (对应 ANSI Class 150/300),特殊设计可达更高等级。
· 适用温度: 金属密封设计使其能承受极宽的温度范围,通常 -196°C 至 +600°C 甚至更高(取决于具体密封材料和阀体材料)。这是其应用于高温蒸汽、导热油、深冷介质等领域的核心优势。
· 适用介质: 极其广泛,得益于其金属密封和多样的材质选择:
o 高温高压蒸汽、饱和蒸汽
o 各种气体(空气、氮气、氧气、燃气、烟气等)
o 油品(原油、成品油、润滑油、导热油)
o 水(淡水、海水、锅炉给水)
o 化工品(多种酸、碱、溶剂,需注意材料兼容性)
o 电力、冶金、石化、LNG、造纸等行业中的苛刻流体。
· 密封等级: 通常符合或超过 ANSI B16.104 Class VI / ISO 15848-1 A级 标准,实现微气泡级密封(双向密封能力是标准配置)。
· 连接方式: 标准为对夹式连接 (Wafer Type),节省空间和成本;也提供法兰式连接 (Lug Type / Double Flanged),满足不同管道设计要求。
· 防火安全: 许多型号符合 API 607/API 6FA 防火测试标准,在火灾情况下仍能保持一定时间的密封,提高安全性(需确认具体型号认证)。
四、核心应用领域:挑战苛刻工况
WAREX DKZ 103 蝶阀凭借其三重偏心金属密封和坚固结构,成为以下关键工业领域的理想选择:
1. 电力行业:
o 主蒸汽、再热蒸汽管道(高温高压)。
o 给水系统、凝结水系统。
o 烟气脱硫(FGD)系统(耐腐蚀)。
o 冷却水系统。
2. 石油化工与炼油:
o 各类工艺管道(反应器进料/出料、分离器、换热器等)。
o 高温油品输送(常减压、催化裂化、加氢装置)。
o 火炬气系统。
o 化工原料及产品储运。
3. 油气输送:
o 长输管线(原油、成品油、天然气)的站场截断与调节。
o 海上平台工艺系统。
o LNG接收站(低温工况)。
4. 冶金行业:
o 高炉煤气、焦炉煤气管道。
o 热风炉系统。
o 余热锅炉系统。
o 轧钢冷却水、液压系统。
5. 纸浆与造纸:
o 黑液、绿液、白液等腐蚀性介质管线。
o 蒸汽系统。
o 化学药剂添加系统。
6. 一般工业:
o 集中供热(高温热水、蒸汽)。
o 大型空压系统。
o 水处理厂(尤其是海水淡化高压部分)。
o 需要高密封性、耐温耐压或长寿命的任何关键流程。
五、选型与安装维护要点
· 选型关键: 务必明确介质、温度、压力、通径、连接方式、操作方式(手动/自动)、泄漏等级要求、防火要求、材料兼容性(特别是腐蚀性介质)等核心参数。咨询WAREX或授权代理商获取准确的选型手册和技术支持至关重要。
· 安装:
o 对夹式阀门: 需使用专用螺栓(长度足够贯穿两片法兰和阀门),按对角线顺序逐步均匀拧紧法兰螺栓,避免阀门变形影响密封。确保管道法兰面清洁、平整、对齐。阀门中心线应与管道中心线对齐。
o 法兰式阀门: 同样需均匀拧紧螺栓。安装时注意阀门标示的流向(如有要求)。
o 无论哪种连接,在焊接管道时,务必拆下阀门,避免焊接高温损坏内部密封件(尤其是软阀座或填料)。
o 留有足够的操作空间(特别是带执行器时)。
· 操作: 手动操作(齿轮箱)应平稳,避免猛力冲击。带执行器时,需确保气源/电源稳定,执行器选型匹配阀门所需扭矩。
· 维护:
o 定期检查: 检查阀杆填料处是否有泄漏,必要时通过注脂嘴补充密封脂或适度压紧填料压盖(需按规范操作,避免过紧增加扭矩或损坏阀杆)。检查执行器及其附件状态。检查阀门外部腐蚀情况。
o 润滑: 根据厂家建议,定期对轴承、齿轮箱(手动)加注润滑脂。
o 存储: 长期不使用时,阀门应处于微开状态(约5°-10°),两端法兰口加盖保护,存放于干燥环境。
o 维修: 当出现内漏或外漏无法通过注脂解决时,可能需要专业维修,更换阀座环、密封圈或研磨密封面。建议由专业人员进行。
六、WAREX DKZ 103 的市场优势与价值
· 技术性: 成熟可靠的三重偏心金属密封技术,提供顶尖的密封性能和超长寿命。
· 可靠性: 在高温、高压、磨损、腐蚀等恶劣工况下表现稳定,减少非计划停机风险。
· 广泛的适用性: 宽广的温度压力范围、多样的材质选择和通径覆盖,能满足绝大部分工业需求。
· 低生命周期成本 (LCC): 虽然初始投资可能高于普通蝶阀,但其极低的维护需求、超长的使用寿命和可靠性,显著降低了整体的运行、维护和更换成本。
· 品牌信誉与支持: WAREX Valve 作为专业的阀门制造商(具体品牌实力需根据实际情况补充,但通常这类专业品牌有完善的质量体系和全球服务网络),提供可靠的产品质量保证和技术服务支持。
· 符合国际标准: 设计制造符合或参考 API, ASME, ISO, EN 等国际主流标准,确保全球通用性和合规性。
结语
WAREX Valve DKZ 103 三重偏心金属密封蝶阀,不仅仅是一个简单的管道开关,它是现代工业流程中保障安全、提升效率、实现精准控制的精密工程杰作。它将精妙的三重偏心几何学、坚固耐用的材料科学和严谨的制造工艺融合,为应对高温、高压、腐蚀、磨损等挑战提供了强大的解决方案。无论是能源电力、石油化工的核心流程,还是冶金、造纸等关键环节,DKZ 103 都以近乎零泄漏的密封、顺畅无摩擦的操作和令人信赖的持久性,默默守护着流体的安全高效传输,成为工业流体控制领域名副其实的“精密守护者”。在追求更高可靠性、更长寿命和更低综合成本的工业发展趋势下,DKZ 103 的价值将持续彰显。
