Schimpf SVA 调节蝶阀 工业燃烧系统空气流量精确调节

关于 Schimpf

Schimpf GmbH（Antriebs- & Regeltechnik）是德国专业的驱动与调节技术制造商，总部位于德国 Waldenbuch，专注于工业执行器、调节蝶阀、控制阀门等驱动调节产品的研发与制造。Schimpf 以精密的德国制造工艺、可靠的产品质量和完善的技术支持著称，产品广泛应用于工业燃烧系统、热风炉、锅炉、暖通空调、化工等行业，为工业过程的气体流量精确调节提供专业解决方案。

产品概述

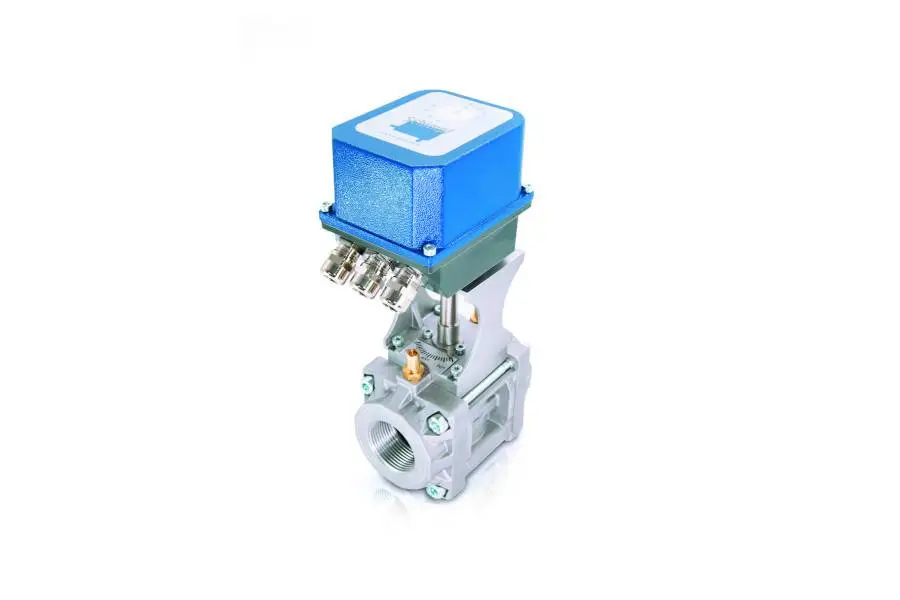

Schimpf SVA 系列调节蝶阀*核心的应用场景是工业燃烧系统中助燃空气、二次风、烟气再循环风等常温空气管道的流量精确调节。在工业燃烧系统中，燃烧器的助燃空气流量直接影响空燃比、燃烧效率、火焰稳定性和污染物排放，需要精确调节空气流量以实现**燃烧状态；二次风、分级风的流量调节影响火焰形状和温度场分布；烟气再循环（FGR）系统的风量调节是降低 NOx 排放的关键手段。这些空气管道通常介质为常温空气（<100°C），压力较低（<500mbar），但对流量调节精度和稳定性要求高。传统的手动挡板调节精度差、无法远程自动控制，普通阀门不适合气体精密调节或不耐久，而 Schimpf SVA 系列专为常温空气流量调节设计，德国制造精密调节，0°-90° 无级调节配合 Schimpf 电动执行器可实现远程自动控制和精确流量调节，确保燃烧过程空燃比精准、燃烧稳定高效、排放达标。可缩径设计允许在大管径管道上使用小通径调节蝶阀，提高小流量调节精度，无需额外变径管。可选密封蝶板降低关闭时*小泄漏量，满足需要低泄漏的调节工况。

产品优势

• 德国制造精密调节：Schimpf 德国原厂制造，铝合金壳体轻便耐腐蚀，不锈钢轴和蝶板耐用，0°-90° 无级精确调节，配套 Schimpf 电动执行器实现远程自动控制

• 可缩径设计免变径：DN40-200 全系列可缩径 1-2 档（如 DN65 阀体缩至 DN50 通径），无需额外安装变径管，节省安装空间、降低采购和施工成本

• 可选密封蝶板低泄漏：可选配集成 NBR 密封系统的蝶板，显著降低阀门关闭时的*小体积流量，满足需要低泄漏的精密调节工况，标准型为直通蝶板

• 铝壳体轻便经济：铝合金壳体重量轻（DN100 仅约 1.45-1.8kg），安装方便，NBR 密封耐油耐老化，适用于常温空气工况，性价比高

• 多选项灵活适配：可选手动手柄（带刻度无级调节）、热隔离支架（保护执行器免受热辐射）、保护接地、两种结构长度（30/40mm），灵活适配 diverse 安装需求

SVA 系列外形尺寸表

SVA 系列重量参考表
