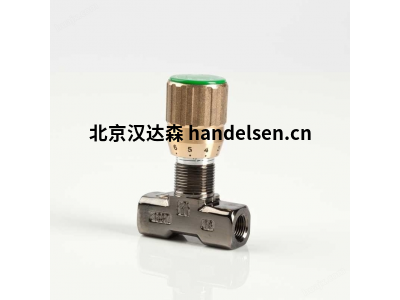

Tognella 266/2 型插装式流量控制阀:精准流量控制的模块化核心
Tognella 266/2 型插装式流量控制阀:精准流量控制的模块化核心
马世宇 QQ: 2850590587 手机:13002495941 电话:010-64714988-213 传真:010-64714988-668 邮件:tk3@handelsen.cn |
![]() |
![]() |
在液压系统这个精密的“动力王国”中,对流体流量的精确控制如同掌控着系统的脉搏。Tognella 公司作为全球的液压插装阀制造商,其 266/2 型二通压力补偿流量控制阀 正是这一关键领域的明星产品。它以其性能、坚固的设计和模块化的灵活性,成为工程师们在需要稳定、精确流量调节场合的可靠选择。
核心定位:何为 266/2 型阀?
266/2 是 Tognella 庞大的“266系列”流量控制阀中的一款二通压力补偿型(2-way pressure compensated)流量调节阀。其核心功能在于:
1. 精确流量设定: 允许用户通过外部调节机构(如手轮、锁紧螺母或带刻度旋钮)设定一个期望的流量值(Q)。
2. 压力补偿: 这是其核心的价值所在。它能自动补偿上游供油压力(P)或下游负载压力(A)的波动,确保通过阀的实际流量(Q)始终稳定在设定值附近,不受系统压力变化的影响。这解决了普通节流阀在压力变化时流量随之波动的根本问题。
3. 单向自由流通: 在反向(B->A)流动时,阀提供极低的流动阻力,允许油液几乎无阻碍地自由通过。
工作原理揭秘:恒定压差的智慧
266/2 实现压力补偿的核心在于其巧妙的内部结构设计:
1. 节流口: 阀内包含一个可调节的节流口(通常由阀芯和阀套的特定开度形成),这是设定流量的物理基础。
2. 压力补偿阀芯: 这是实现“二通”补偿的关键元件。它感知节流口上游(P腔) 和下游(A腔) 的压力。
3. 压差恒定: 补偿阀芯像一个自动的平衡器。它会根据 P 腔和 A 腔的压力差(ΔP = P - A)自动调整其开度(通常是改变一个弹簧预紧力对应的位置),目标是维持节流口两端的压差(ΔP)基本恒定。
4. 流量恒定: 根据流体力学原理(Q ≈ Cd * A * √(2*ΔP/ρ)),当节流口的通流面积(A)被设定后,只要其两端的压差(ΔP)保持恒定,那么通过它的流量(Q)就必然保持恒定。补偿阀芯的作用正是确保 ΔP 在系统压力(P)或负载压力(A)变化时尽可能保持不变。
技术亮点与核心优势
· 流量稳定性: 在补偿器工作范围内,流量波动极小(通常<±3-5%),为执行器(油缸、马达)提供平稳、精确的速度控制,显著提升设备运行品质和加工精度(如注塑机、机床)。
· 简化系统设计: 无需复杂的压力控制回路来稳定供油压力,即可获得稳定流量,降低系统复杂度和成本。
· 宽泛的工作范围: 设计适用于广泛的流量范围(具体取决于阀的通径大小)和工作压力(标准型通常可达 350 bar),适应多种应用需求。
· 坚固耐用: Tognella 以其高品质材料和精密制造工艺著称,266/2 阀芯设计坚固,阀套采用硬化钢,确保长寿命和高可靠性,即使在严苛的工业环境中(如工程机械、矿山设备)。
· 模块化灵活性: 作为标准的 ISO 7368 插装阀,266/2 可以方便地集成到各种符合标准的插装阀块(Manifold Block)中。这种设计允许在一个紧凑的阀块内集成多个功能阀(方向、压力、流量),实现高度集成化、节省空间、减少泄漏点、便于维护和功能扩展。
· 低反向压降: 自由流通方向(B->A)压降极低,减少不必要的能耗和发热。
· 响应速度快: 补偿阀芯设计使其对压力和负载变化的响应迅速,维持流量稳定。
典型应用场景
266/2 因其精准的压力补偿流量控制能力,广泛应用于需要稳定执行器速度或精确控制流量的场合:
1. 注塑成型机: 精确控制合模、注射、保压、顶出等各阶段油缸的速度,确保制品质量和成型周期稳定。
2. 工业机床: 控制进给驱动(油缸或马达)的速度,实现精确的切削、进给和定位(如折弯机、剪板机、加工中心液压单元)。
3. 工程机械: 稳定控制起重机变幅/伸缩速度、挖掘机动臂/斗杆速度、混凝土泵送速度等,提高操作平稳性和作业精度。
4. 农业机械: 控制收割台升降速度、液压马达驱动的旋转部件(如收割滚筒)速度等。
5. 物料搬运设备: 精确控制叉车门架升降/倾斜速度、AGV驱动速度。
6. 冶金设备: 在轧机、连铸机等设备中控制压下缸、导卫装置等的速度。
7. 试验设备: 需要精确加载速度或位移控制的液压试验台。
8. 任何需要抵抗负载或供油压力变化影响执行器速度的回路。
选型与安装关键点
· 通径选择: 根据系统所需的大设定流量和工作压力选择阀的通径(CV 值)。
· 调节方式: 选择手动调节(带锁紧螺母或刻度旋钮)、带位置传感器(用于远程监控或闭环控制)或带比例电磁铁(用于电比例远程无级调节)的变型。
· 油口配置: 确认阀块的 P(压力)、 A(负载)、 B(油箱/T) 油口连接正确。
· 过滤要求: 强烈建议 在阀上游安装高精度油滤(通常推荐 NAS 1638 7 级或 ISO 4406 16/13/10),保护精密的节流棱边和补偿阀芯免受污染卡滞。污染是导致流量控制失效常见的原因。
· 安装扭矩: 严格遵循 Tognella 手册规定的安装盖板螺栓拧紧力矩,确保密封可靠并防止阀套变形。
· 泄油口: 某些带特殊功能(如先导控制)的变型可能需要连接泄油口(Y)至油箱。
维护与故障排查
· 定期检查: 检查调节机构是否松动,外部有无泄漏。
· 关注油液清洁度: 保持系统油液高度清洁是保证阀门长期稳定工作的关键。
· 常见故障:
o 流量不稳定/无法达到设定值: 常见原因是污染导致节流口或补偿阀芯卡滞。需拆解清洗(使用无绒布和清洁溶剂,严禁划伤精密表面),检查磨损,并清洁系统、更换滤芯。也可能是补偿器弹簧失效或调节机构损坏。
o 内泄漏过大: 阀芯/阀套过度磨损或密封件损坏。
o 无法调节: 调节机构损坏或内部卡死。
· 备件: Tognella 提供完整的维修套件(通常包含阀芯、阀套、密封件、弹簧等),更换方便。
性能参数概览 (典型值,具体以样本为准)
特性 |
参数/描述 |
型号 |
Tognella 266/2 (二通压力补偿流量阀) |
标准 |
ISO 7368 (CETOP RP121H) 插装阀 |
功能 |
二通压力补偿流量控制 (带单向自由流通) |
大工作压力 |
350 bar (35 MPa) (取决于阀块和盖板) |
大设定流量 (Q) |
取决于通径 (例如 40, 60, 100 L/min 等) |
流量稳定性 |
通常 < ±3-5% (在补偿器工作范围内) |
调节方式 |
手动 (带锁紧/刻度),可选带传感器或比例电磁铁 |
温度范围 |
-20°C 至 +80°C (标准矿物油) |
油液粘度范围 |
通常 10 至 400 cSt |
过滤要求 |
高精度 (推荐 NAS 1638 7 级或更高) |
安装方式 |
旋入式,安装于符合 ISO 7368 的插装阀块 |
材料 |
硬化钢阀套,高品质钢阀芯,耐油密封件 |
自由流通压降 |
非常低 (B->A) |
总结
Tognella 266/2 插装式二通压力补偿流量控制阀,是液压精准流量控制领域的一款产品。它将精密的压力补偿机制、坚固可靠的工业设计以及模块化插装阀的集成优势结合。无论是追求高精度制造的机床与注塑机,还是面临严苛工况的工程机械与矿山设备,266/2 都能提供流量稳定性,确保执行器动作平稳精确,有效提升设备性能和效率。理解其压力补偿原理、掌握正确的选型、安装和维护要点,是充分发挥这款高性能阀门潜力的关键。对于任何需要抵御压力波动、实现精确流量和速度控制的液压系统来说,266/2 都是一个值得信赖的、强大的解决方案。
