意大利Effebi艾菲比 ATLANTIS DN80对夹蝶阀 PN16 EPDM密封
Effebi ATLANTIS DN80 是一款对夹式蝶阀，由意大利 Effebi（艾菲比）原厂研发制造。ATLANTIS 系列是 Effebi 蝶阀产品线中的主力型号，广泛应用于水处理、暖通空调及工业流体控制等领域。
ATLANTIS DN80 采用对夹式（Wafer）连接，公称通径 DN80，公称压力 PN16。阀体材质可选铸铁（GGG25）、碳钢或不锈钢，阀板可选不锈钢 304/316 或青铜。密封阀座采用 EPDM 材质，适用温度范围 -20°C 至 +110°C。该阀门符合 BS EN 593 标准，可配备手动杠杆、减速齿轮箱或气动/电动执行器，适配从手动操作到全自动控制的多种工况。
核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | Effebi（意大利艾菲比） |
| 系列 | ATLANTIS |
| 型号 | ATLANTIS DN80 |
| 产品类型 | 对夹式蝶阀（Wafer） |
| 公称通径 | DN80 |
| 公称压力 | PN16（适用于 DN40–DN300） |
| 阀体材质 | 铸铁 GGG25 / 碳钢 / 不锈钢（可选） |
| 阀板材质 | 不锈钢 304/316 / 青铜（可选） |
| 阀座密封材质 | EPDM（标准）/ NBR（可选） |
| 工作温度范围 | -20°C 至 +110°C（EPDM）/ -20°C 至 +90°C（NBR） |
| 连接方式 | 对夹式，法兰适配 DIN/ANSI |
| 阀杆安全 | 防爆裂（Anti-blowout）结构 |
| 设计标准 | BS EN 593 |
| 操作方式 | 手动杠杆 / 减速齿轮箱 / 气动 / 电动 |
| 产地 | 意大利 |
功能特点
1. 对夹式紧凑设计，节省管路安装空间
ATLANTIS 采用对夹式（Wafer）结构，阀门夹装在两个管道法兰之间，结构长度较短。在机房、空调箱等安装空间有限的场所，对夹式设计能有效减少管路系统的占用长度，便于紧凑布局。
2. EPDM密封与宽温域，适配水与暖通介质
标准配置的 EPDM 阀座密封适用温度范围覆盖 -20°C 至 +110°C。在中央空调冷冻水、冷却水、生活热水及一般工业水处理管路中，EPDM 对水介质具有良好的兼容性，密封可靠。如需耐油或耐更低温度，可选用 NBR 阀座。

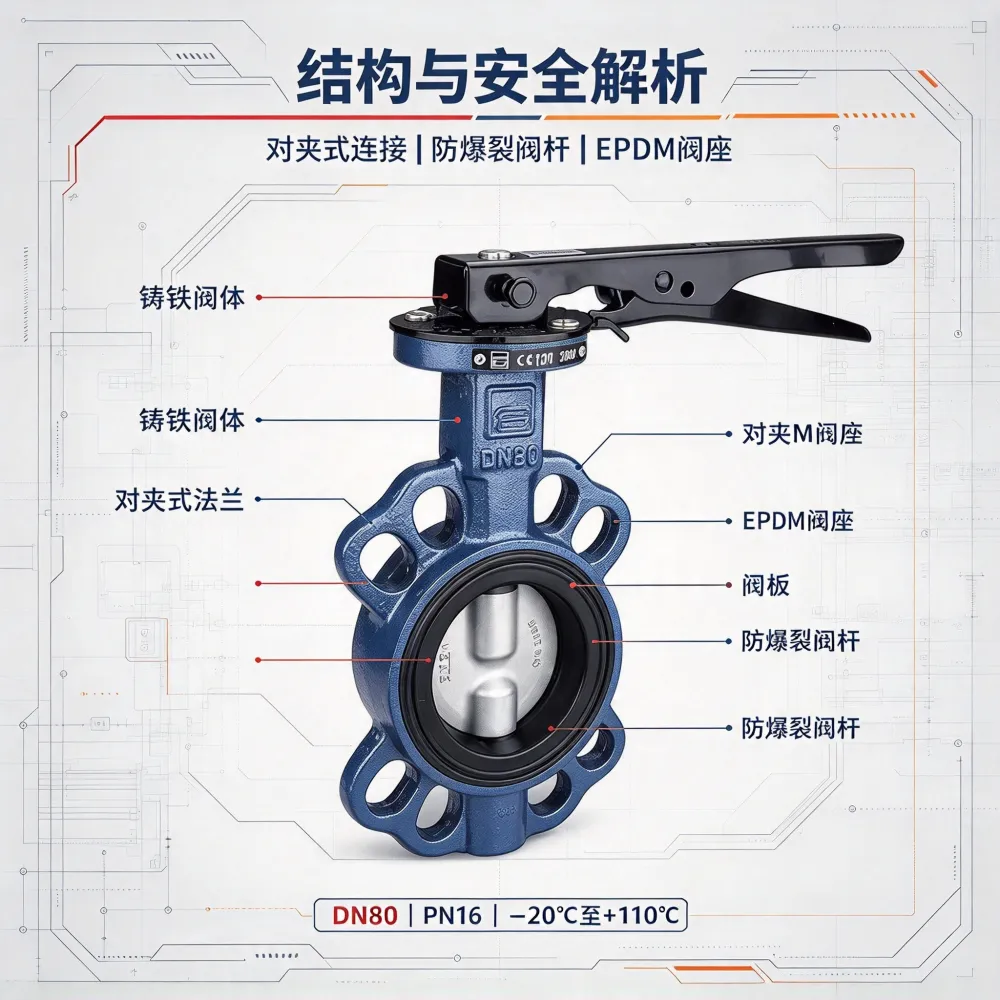

3. 防爆裂阀杆结构，保障高压下的操作安全
阀杆采用防爆裂（Anti-blowout）设计，即使在误操作或极端压力冲击下，阀杆也不会从阀体中脱出。这一设计符合工业阀门的安全规范，降低了高压管路中因阀杆飞出导致的人身伤害风险。
4. 多种操作方式与执行器接口，适配自动化控制
ATLANTIS 系列支持多种操作方式。小口径可配手动杠杆；较大口径或需要省力操作时可配减速齿轮箱；如需接入自动化控制系统，可安装气动执行器（双作用或单作用）或电动执行器（24V/230V/400V）。顶法兰符合 ISO 5211 标准，便于执行器的直接安装。
适用场景
暖通空调（HVAC）：用于中央空调水系统的冷冻水、冷却水管道，实现流量调节与切断
水处理与供水：用于自来水厂、污水处理厂的管路控制，EPDM 密封适配水介质
工业冷却系统：用于工厂冷却水循环管路的开关控制
消防系统：用于消防水管路的截断，需选配合适的认证版本
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| EPDM阀座套件 | 适配DN80的环形密封圈 | 密封老化或磨损后更换 |
| NBR阀座套件 | 耐油型密封圈 | 替代EPDM用于油类介质 |
| 手动杠杆/齿轮箱 | 铝制手柄或蜗轮减速箱 | 操作机构更换或升级 |
| 执行器安装套件 | ISO 5211连接法兰 | 安装气动或电动执行器 |
订货说明
ATLANTIS DN80 采用 Effebi 标准型号体系，订货需明确阀体/阀板材质、密封材质及操作方式。
订货时建议确认以下信息：
型号：ATLANTIS DN80
阀体材质（铸铁GGG25 / 碳钢 / 不锈钢）
阀板材质（不锈钢304/316 / 青铜）
阀座密封（EPDM / NBR）
操作方式（手动杠杆 / 减速齿轮箱 / 气动 / 电动）
法兰标准（DIN / ANSI）
