在工业自动化、过程控制以及各类流体动力系统中，电磁阀扮演着至关重要的“开关”角色。德国 Schimpf GmbH 公司凭借其深厚的技术积累和对品质的执着追求，成为该领域的。其型号 01-15·/30 N 6 电磁阀，作为其经典常开(Normally Open, NO)系列的代表作之一，以其可靠性、广泛的适用性和精良的德国制造工艺，在全球范围内赢得了工程师和维护人员的信赖。本文将深入剖析这款电磁阀的设计特点、技术参数、应用领域及其核心价值。

一、 型号解析与核心定位

型号 01-15·/30 N 6 清晰揭示了其关键特性：

·         01： 代表 Schimpf 的经典通用直动/先导式电磁阀系列，以其坚固耐用和高性价比著称。

·         15·/30： 表示通径规格。15 对应 DN 15 (G 1/2"内螺纹)，30 对应 DN 30 (G 1 1/4"内螺纹)。型号中的斜杠表示该型号覆盖了这两种常用通径。

·         N： 代表阀门的初始状态为“常开”(Normally Open)。在断电状态下，阀门通路打开，介质可以自由流动；通电时，阀门关闭，切断介质流动。

·         6： 通常代表标准线圈电压为 230V AC, 50Hz。这是欧洲及许多工业地区的常用电压。Schimpf 也提供其他电压版本（如 24V DC, 110V AC, 120V AC, 400V AC 等），通常以不同的后缀数字或字母表示。

二、 核心设计特点与工作原理

Schimpf 01-15·/30 N 6 电磁阀采用先导式 (Pilot-Operated) 工作原理，结合了直动式响应快和先导式驱动力大的优势，特别适合中大口径、中低压力的应用场景。

1. 常开设计 (NO)：

o    断电状态： 先导孔在弹簧力作用下保持关闭。主阀膜片/活塞上腔通过设计通道与出口压力相通（压力平衡），此时入口压力作用于膜片/活塞下表面，克服上腔压力和弹簧力，将主阀芯顶起，阀门保持开启，介质流通。

o    通电状态： 线圈得电产生磁力，吸合先导阀芯（通常是较小的铁芯），打开先导孔。主阀膜片/活塞上腔的压力通过先导孔迅速泄放至出口端。此时，入口压力作用于膜片/活塞下表面的面积远大于上表面，形成强大的净压力差（通常需要一定的入口压力，如小 0.2 bar），推动膜片/活塞向下运动，压缩弹簧，关闭主阀口，切断介质流动。

2. 结构亮点：

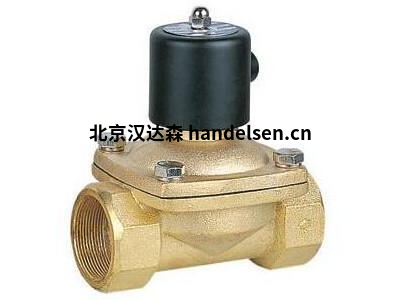

o    坚固阀体： 通常采用高品质黄铜（DN15/DN30常用）或铸铁制成，具有良好的机械强度、耐腐蚀性（尤其适用于水、空气、中性气体/液体）和压力承受能力。

o    高效密封： 主阀密封通常采用弹性优异的橡胶（如 NBR 丁腈橡胶）隔膜或密封圈（型号中的材质通常为标准NBR，适用于大部分工业流体）。这种设计密封性好，对杂质有一定容忍度，且启闭所需的操作力相对较小。

o    精密先导系统： 小型化的直动式先导阀确保快速响应和低功耗。先导孔和阀芯的精密加工保证了可靠的动作和长寿命。

o    模块化线圈： 线圈采用耐热等级高的绝缘材料（通常为 H 级 180°C）绕制，具有优异的电气性能和散热性。线圈外壳通常为热塑性塑料或金属，防护等级一般为 IP65，能有效防尘和防水喷射。可插拔式线圈设计极大地方便了安装、维护和线圈更换。

o    手动操作装置： 多数型号在顶部配备手动操作按钮或旋钮（强制操作器），允许在断电、调试或紧急情况下手动开关阀门。

三、 关键性能参数与技术规格（典型值）

以下参数基于标准配置（NBR 密封，230V AC 50Hz 线圈），实际应用需以技术文档为准：

四、 核心优势与价值

1. 高可靠性与长寿命： 德国精工制造，选用优质材料（如黄铜阀体、H级线圈绝缘），严格的品控流程，确保在严苛工业环境中稳定运行，平均时间(MTBF)长。

2. 优异的密封性能： 优化的隔膜/密封结构和弹性体材料选择，即使在较低压差下也能实现可靠关闭（得益于先导式设计），有效防止内漏和外漏。

3. 低功耗与节能： 先导式设计使得驱动主阀所需的电磁力大大减小，线圈功率通常较低（约20VA），节能且发热量小。

4. 快速响应： 精密的先导阀设计确保了主阀的快速开启和关闭动作，满足大多数工业过程控制对响应速度的要求。

5. 广泛的介质兼容性： 标准NBR密封兼容水、压缩空气、中性气体（如N2）、热水（<90°C）、油（如液压油、润滑油）等常见工业介质。通过更换密封材料（如EPDM耐热水/蒸汽，FKM耐高温/化学品），可适应更多特殊介质。

6. 维护简便：

o    模块化设计： 线圈可独立快速插拔更换，无需拆卸阀体或管路。

o    手动操作： 集成的手动开关便于调试、故障诊断和紧急操作。

o    备件通用性： 同系列阀门的许多部件（如线圈、密封件）具有通用性，降低备件库存成本。

7. 安装灵活： 符合标准的内螺纹接口（G1/2", G1 1/4")，安装方向通常不受限制（需注意介质流向标识），满足大多数管路布局需求。紧凑的设计节省空间。

五、 典型应用场景

得益于其可靠性、通用性和性能，Schimpf 01-15·/30 N 6 NO 电磁阀广泛应用于：

1. 工业自动化：

o    控制气动执行元件（气缸、气动马达）的供排气。

o    设备冷却水路的通断控制。

o    润滑系统的定时定量供油。

o    物料输送（粉末、颗粒）的气路控制。

2. HVAC 暖通空调：

o    锅炉补水控制。

o    采暖/制冷循环水路的通断。

o    加湿器供水控制。

o    冷却塔补水。

3. 水处理：

o    过滤器、软化器的自动冲洗控制。

o    反渗透(RO)系统的进水/浓水排放控制。

o    加药泵的启停联动。

o    储水箱的自动补水/排水。

4. 灌溉系统： 大型温室、农田灌溉区域阀的远程电控。

5. 压缩空气系统： 分支管路的通断控制，储气罐排水阀控制。

6. 一般工业流体控制： 非腐蚀性、非高粘度液体（如油、乳化液）在储罐、管道中的通断。

六、 选型、安装与维护要点

1. 选型关键考量：

o    介质： 明确介质类型（水、气、油等）、温度、清洁度（是否有杂质？是否需要过滤器？）。

o    压力： 确定工作压力范围，尤其要确认小工作压差是否满足阀门要求（≥0.2 bar）。避免在接近真空或压差极小的工况下使用先导式 NO 阀。

o    流量： 根据所需流量和系统压差，利用 Kv 值计算阀门通径是否足够（DN15/DN30）。

o    电压： 选择正确的线圈电压 (230V AC 50Hz 或其他)。

o    环境： 温度、湿度、是否有爆炸风险（需选防爆型）、防护等级（IP65通常足够）。

o    功能： 确认需要常开(NO)型。

o    密封材质： 标准NBR是否满足？是否需要耐高温、耐化学品（如EPDM, FKM）？

2. 安装注意事项：

o    流向： 严格遵循阀体上标注的介质流向箭头安装！ 反向安装可能导致阀门无法关闭或功能异常。

o    位置： 建议线圈竖直向上安装（有利于散热和杂质沉淀）。避免剧烈振动。

o    管道清洁： 安装前冲洗管道，去除焊渣、铁屑等杂质，强烈建议在阀前安装过滤器（如100μm），这对阀门寿命至关重要。

o    接线： 确保电源电压与线圈标识一致，接线牢固，符合电气规范。考虑使用浪涌保护器。

3. 维护建议：

o    定期检查： 检查阀门动作是否正常，有无泄漏（内漏或外漏），线圈温度是否异常。

o    保持清洁： 保持阀门及周围环境清洁，尤其是线圈散热部位。

o    过滤器维护： 定期清洗或更换阀前过滤器滤芯。

o    备件： 建议储备易损件（如线圈、密封维修包），特别是关键应用场合。

七、 常见问题与解决思路 (Q&A)

·         Q：阀门通电后无法关闭（介质仍在流通）？

o    A1： 检查入口与出口压差是否低于小工作压差（0.2 bar）？ 这是先导式NO阀常见的问题。提高入口压力或降低出口压力。

o    A2： 检查阀前过滤器是否堵塞导致入口压力不足？

o    A3： 阀芯或密封面是否有杂质卡住？尝试手动操作或拆洗。

o    A4： 线圈是否损坏或未得电？检查电源、接线、测量线圈电阻。

o    A5： 先导孔是否堵塞？需要拆解清理（需专业技术）。

·         Q：阀门断电后无法打开？

o    A1： 阀芯或活动部件是否有杂质卡死？尝试手动操作或拆洗。

o    A2： 弹簧是否失效或损坏？

o    A3： 密封件是否老化粘连？

·         Q：阀门有泄漏？

o    A1 (内漏)： 断电后阀门未打开？检查压差是否过低？密封面是否有杂质或磨损？密封件是否老化？

o    A2 (外漏)： 检查阀体连接螺纹处、线圈与阀体结合面、手动操作器处。紧固螺丝或更换相应密封件。

·         Q：线圈发热严重或有噪音？

o    A1： 电压是否过高或过低？

o    A2： 线圈是否部分短路或老化？

o    A3： 活动部件（如先导阀芯）是否卡涩导致吸合不到位？需要检查清洁。

八、 总结

Schimpf 电磁阀型号 01-15·/30 N 6 是工业流体控制领域的一款经典常开型解决方案。它融合了德国制造的可靠品质、先导式设计的性能优势（驱动力大、功耗低）、模块化的便利维护以及广泛的介质和工况适应性。无论是控制压缩空气驱动生产线，管理HVAC系统中的水流，还是保障水处理设备的自动化运行，DN15和DN30这两个常用通径规格都能满足大部分中低压、中低流量应用场景的核心需求。

选择 01-15·/30 N 6，意味着选择了一种经过时间验证的稳定、高效和易于维护的流体控制方式。 它不仅是实现自动化流程的一个关键执行元件，更是保障系统长期稳定运行、降低维护成本的可靠基石。在选型时，务必仔细核对工作压差、介质兼容性等关键参数，并配合适当的安装维护措施，即可大限度地发挥其性能，为您的工业系统提供持久可靠的动力。
