德国Kendrion Kuhnke昆科 BSM043 电磁铁 90°旋转 8-30ms AGV分拣用
Kendrion Kuhnke BSM043 是一款双稳态旋转电磁铁（Rotary Solenoid），属于 Kuhnke BSM 系列，由德国 Kendrion Kuhnke Automation GmbH（昆科）原厂研发制造。BSM043 专为自动化物流与穿梭车系统（Shuttle Systems）的定位和锁止而设计。
BSM043 的核心是双稳态（Bistable）工作原理：通过短脉冲切换后，内部磁路可保持终端位置，无需持续通电即可维持锁止或释放状态。这一特性使其非常适合电池供电的 AGV（自动导引车）或电容放电应用，有助于降低系统能耗。电磁铁旋转角度为 90°，开关时间约 8–30 ms，能够快速响应分拣或锁止指令。
核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | Kendrion Kuhnke（德国昆科） |
| 系列 | BSM |
| 型号 | BSM043（如 BSM043.000001 / BSM043.000003） |
| 产品类型 | 双稳态旋转电磁铁（Shuttle-Finger） |
| 工作原理 | 双稳态（Bistable），断电保持位置 |
| 旋转角度 | 90° |
| 开关时间 | 约 8 – 30 ms |
| 额定电压 | 24 V DC |
| 功耗（100% ED） | 10 W（连续工作型号） |
| 功耗（50% ED） | 17 W（间歇工作型号） |
| 保持扭矩 | 高达 1 Nm |
| 外壳材质 | 金属 / 塑料（依型号） |

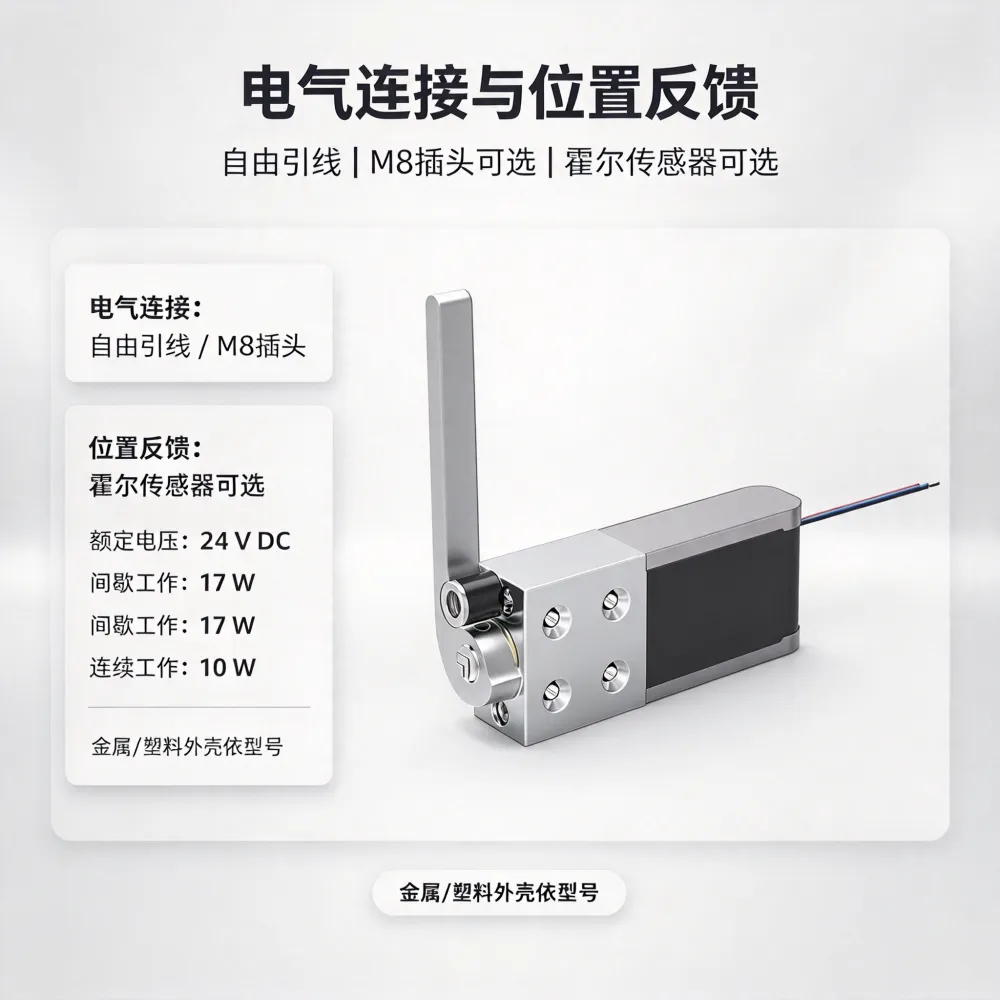

| 电气连接 | 自由引线 / M8 插头（依型号） |
| 位置反馈 | 可选霍尔传感器 |
| 径向负载 | 设计用于高径向负载 |
| 工作制 | 支持 100% 连续工作（部分型号） |
功能特点

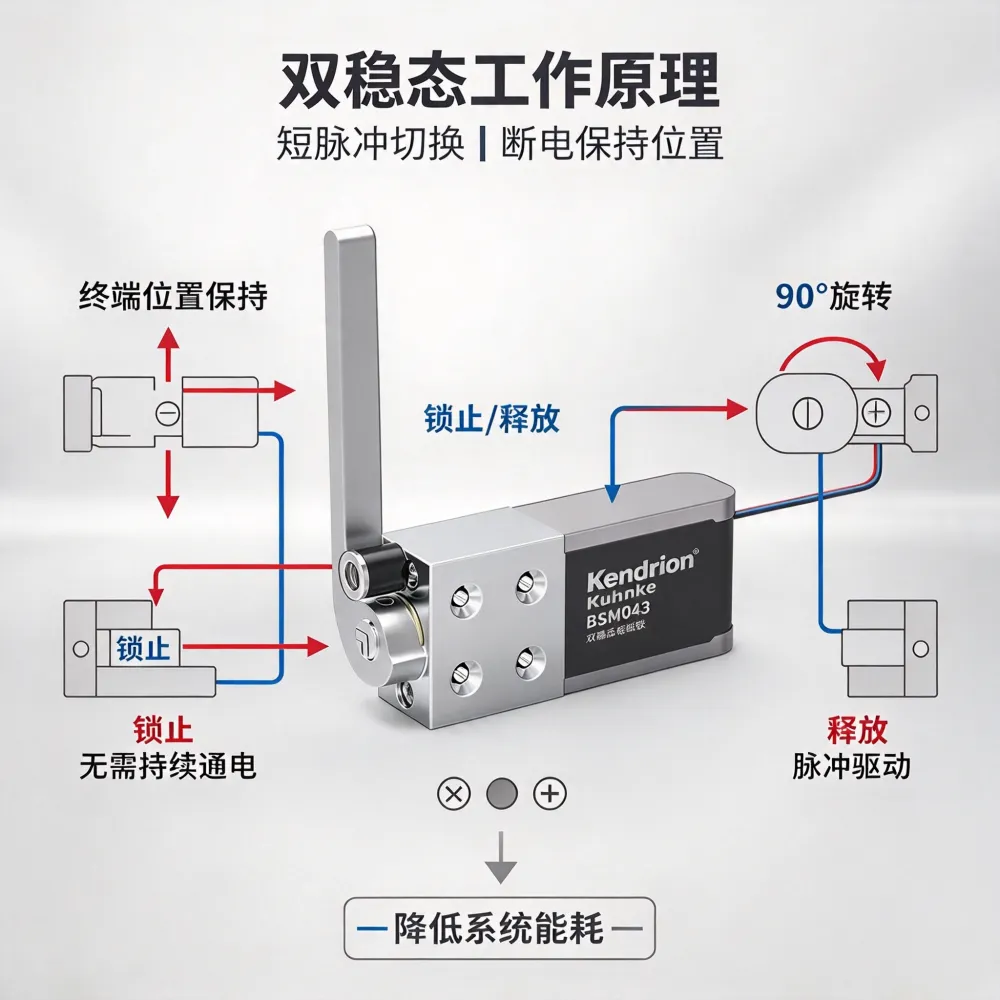

1. 双稳态原理，零保持电流锁止
BSM043 采用双稳态磁路设计。在接收到一个短脉冲完成 90° 旋转后，电磁铁依靠永磁力保持在终端位置，无需控制模块持续输出电流。对于由电池供电的 AGV 或分布式自动化节点，这一特性大幅降低了待机功耗，延长了设备的续航时间或减少了电源模块的容量需求。
2. 快速开关与高径向负载能力
开关时间仅 8–30 ms，能够快速响应分拣、转向或锁止指令。机械结构设计用于承受较高的径向负载，在穿梭车（Shuttle）或悬挂输送系统中，即使受到侧向力作用，也能保持稳定的定位精度和锁止状态。
3. 集成霍尔传感器可选，支持位置监控
部分型号（如 BSM043.000003、BSM043.000204）集成了霍尔传感器，可输出位置反馈信号。在自动化仓储或分拣系统中，控制系统可通过该信号确认电磁铁是否已到达锁止或释放位置，实现闭环监控，提升系统安全性。
4. 紧凑结构与模块化接口
本体尺寸约 43 × 26 mm，长度在 111–117 mm 之间。提供金属或塑料外壳、自由引线或 M8 插头等多种接口选项，适配不同的现场安装与布线需求。
适用场景
AGV/AMR 与穿梭车系统：用于车载货物的锁止、转向机构的驱动，双稳态特性契合电池供电场景。
自动化立体仓库（AS/RS） ：用于堆垛机或穿梭板上的货叉定位与锁止。
悬挂单轨系统（Hängebahnen） ：用于吊挂运输线的道岔切换或载具定位。
分拣与输送线：用于分流器或挡停机构的快速驱动。
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 霍尔传感器模块 | 集成式位置反馈 | 确认终端位置 |
| M8 连接线缆 | 适配M8插头 | 电气连接 |
| Shuttle-Finger 配件 | 铝制或定制材质 | 直接拨动负载的部件 |
| 控制单元 | 短脉冲驱动模块 | 提供双稳态切换所需的脉冲电流 |
订货说明
BSM043 系列包含多种配置（左旋/右旋、金属/塑料外壳、引线/插头、是否带霍尔传感器）。订货时需根据具体应用选择型号。
常见型号参考：
BSM043.000001：左旋，金属外壳，自由引线
BSM043.000003：左旋，塑料外壳，霍尔传感器，自由引线
BSM043.000204：右旋，塑料外壳，霍尔传感器，M8插头
订货时建议确认以下信息：
具体型号（如 BSM043.000001 / BSM043.000204）
旋转方向（左旋 / 右旋）
是否需要霍尔传感器
电气接口（自由引线 / M8插头）
工作制（100% ED / 50% ED）
