德国Kendrion 昆科 68.038.40P比例阀 15mm先导式 0-6.5bar 气动控制用
Kendrion Kuhnke 68.038.40P 是一款先导式比例阀，属于 Kuhnke 68P 系列，由德国 Kendrion Kuhnke Automation GmbH（昆科）原厂研发制造。68P 系列是 Kuhnke 面向精密气动控制开发的高性能比例阀产品线，阀体宽度 15mm。
68.038.40P 采用 2/2 常闭（NC）功能，工作压力范围 0–6.5 bar，额定孔径 1.6mm，Kv 值约 1.05 l/min。阀体采用先导式驱动结构，依靠介质压力辅助阀芯动作，在低压工况下也能快速响应。额定电压 24V DC，额定功率 4.2W。密封材料可选 NBR、FKM 或 EPDM，适配空气、惰性气体等多种介质。该型号在医疗设备（如牙科涡轮机控制）、精密气动回路及自动化产线中应用广泛。

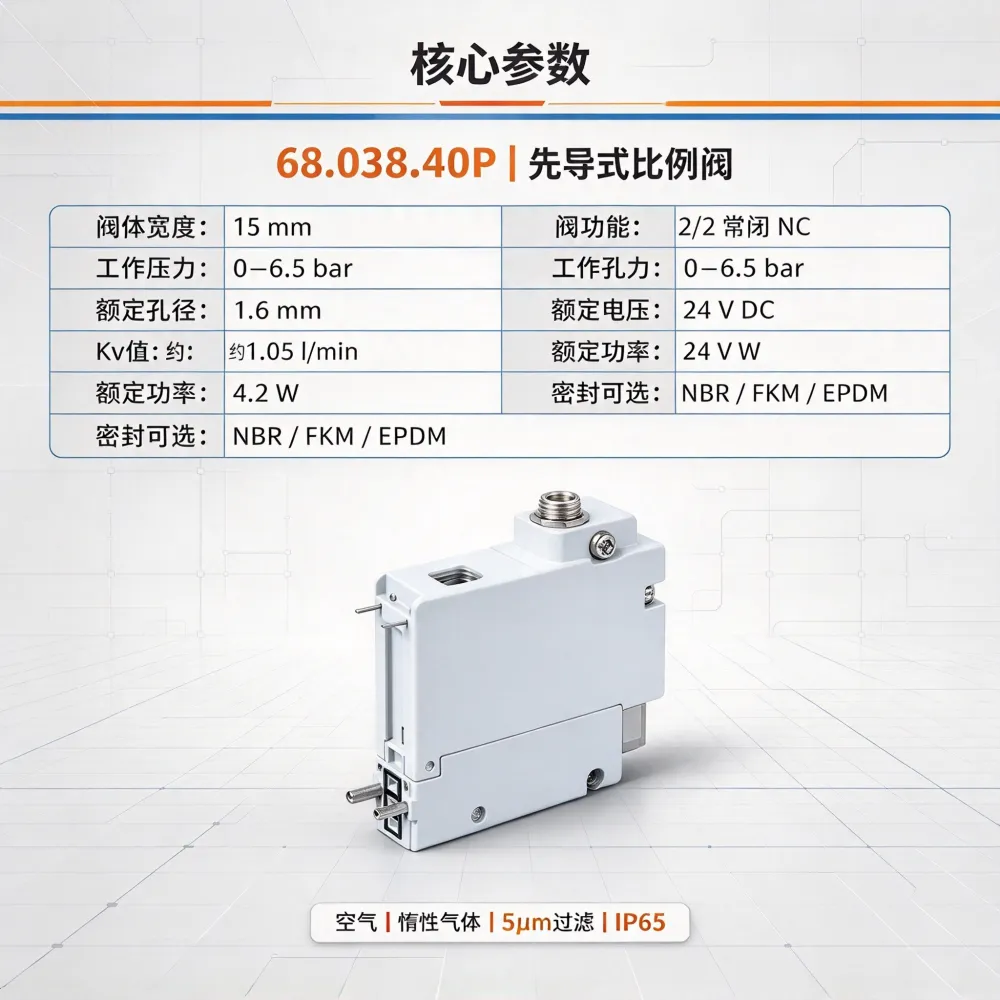

核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | Kendrion Kuhnke（德国昆科） |
| 系列 | 68P |
| 型号 | 68.038.40P |
| 产品类型 | 先导式比例阀（2/2通） |
| 阀体宽度 | 15 mm |
| 阀功能 | 2/2 常闭（NC） |
| 工作压力范围 | 0 – 6.5 bar |
| 额定孔径 | 1.6 mm |
| Kv值 | 约 1.05 l/min |
| 额定电压 | 24 V DC |
| 额定功率 | 4.2 W |
| 密封材质 | NBR / FKM / EPDM（可选） |
| 介质过滤要求 | 5 μm 过滤 |
| 防护等级 | IP65（插头连接时） |
| 环境温度范围 | -10°C 至 +50°C |
| 适用介质 | 空气、惰性气体等 |
| 产地 | 德国 |
功能特点
1. 先导式结构，低压工况响应快
68.038.40P 采用先导式驱动，利用介质压力辅助阀芯动作，相比直动式结构可降低驱动能耗，并在低压工况下实现毫秒级快速响应。在牙科涡轮机控制等需要快速气流调节的场景中，这一特性有助于保障响应的及时性。
2. 比例调节能力，实现流量连续控制
作为比例阀，该型号可根据输入电信号连续调节阀口开度，实现对气体流量的比例控制。与开关型电磁阀的“全开/全关”模式不同，比例阀适用于需要平滑调节流量或压力的精密气动回路。
3. 15mm紧凑宽度与4.2W低功耗
阀体宽度 15mm，额定功率仅 4.2W。在需要多阀集成的气动控制板上，紧凑的尺寸和较低的功耗有助于减少安装空间和发热量。
4. 高精度研磨阀芯与多密封选项
阀芯与阀套采用高精度研磨工艺，配合 1.6mm 固定孔径，流量控制精度较高。密封材料可选 NBR、FKM 或 EPDM，用户可根据介质兼容性灵活选择。
适用场景
医疗设备：用于牙科涡轮机气动控制、呼吸设备等需要精密气流调节的场景
精密气动系统：用于需要比例流量控制或压力调节的自动化回路
包装与自动化产线：用于气动执行器的速度控制或力控制
分析仪器：用于载气或反应气体的比例调节
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 密封件套件 | NBR / FKM / EPDM | 密封老化后更换 |
| 电磁线圈 | 24V DC（4.2W） | 线圈损坏后更换 |
| 电气插头 | 配套连接器（IP65） | 线圈电气连接 |
| 过滤器 | 5μm过滤元件 | 保护阀芯免受颗粒污染 |
订货说明
68.038.40P 采用 Kendrion Kuhnke 标准型号编码体系。68P 系列提供多种孔径和压力范围选项，订货时需确认具体配置。
常见 68P 系列型号参考：
| 型号 | 孔径 | 压力范围 | Kv值 |
|---|---|---|---|
| 68.038.30P | 1.3 mm | 0 – 8 bar | 0.7 l/min |
| 68.038.40P | 1.6 mm | 0 – 6.5 bar | 1.05 l/min |
| 68.038.41P | 1.6 mm | 0 – 6.5 bar | 1.05 l/min |
| 68.058.00P | 1.6 mm | 0 – 5 bar | – |
| 68.058.40P | – | – | – |
| 68.058.71P | – | – | – |
订货时建议确认以下信息：
型号：68.038.40P
额定电压：24 V DC
密封材质：NBR / FKM / EPDM
是否需要配套电气插头或过滤器
