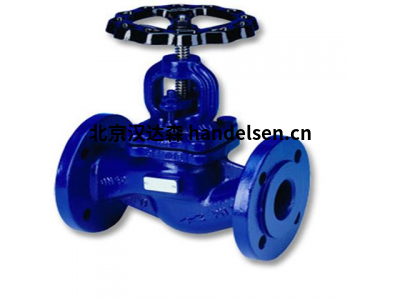

GESTRA RK86ADN50 波纹管密封截止阀：蒸汽与工艺系统的高效守护者

GESTRA RK86ADN50 波纹管密封截止阀：蒸汽与工艺系统的高效守护者

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

在严苛的工业蒸汽、高温热水和各类工艺流体系统中，可靠、无泄漏的流量控制至关重要。德国品牌GESTRA以其百年专业积淀，为全球工业领域提供着高质量的流体控制解决方案。其中，RK86ADN50 波纹管密封截止阀 以其设计和性能，成为众多关键应用中的阀门。本文将深入解析这款阀门的结构特性、核心优势、适用场景及选型维护要点。

一、 产品定位与核心设计理念

GESTRA RK86ADN50 属于 GESTRA 高性能的 RK86 系列波纹管密封截止阀。该系列的核心设计理念在于：

1.      消除外泄漏风险： 采用金属波纹管作为阀杆的首要密封元件，将运动的阀杆与工艺介质隔离，从根本上杜绝了传统填料密封阀门因填料磨损、老化导致的外泄漏问题。这对于处理昂贵、危险（如高温高压蒸汽、有毒有害介质）或需要洁净度（如制药、食品）的流体至关重要。

2.      实现真正的“零泄漏”： 波纹管密封在阀门整个生命周期内提供高度可靠的密封，满足严格的环保法规（如 TA-Luft）和工厂安全规范要求。

3.      低维护、长寿命： 波纹管设计显著减少了对传统填料的依赖，避免了因填料维护（如压紧、更换）导致的停机时间和人工成本。精心设计的波纹管具有优异的耐疲劳性能，确保长寿命运行。

4.      精准控制与高流通能力： 截止阀结构提供良好的线性调节特性，结合优化的流道设计（如 RK86ADN50 的 DN50 通径），实现精确的流量调节并降低压降损失。

二、 RK86ADN50 型号详解与技术规格

型号 “RK86ADN50” 蕴含了关键信息：

·         RK86： GESTRA 波纹管密封截止阀系列代号。

·         A： 通常代表法兰连接方式（符合 DIN/EN 标准法兰）。

·         DN： 公称通径标识符。

·         50： 公称通径为 DN 50 (即名义内径约 50 mm)。

典型技术规格与参数 (具体参数请务必以新样本为准)：

三、 核心优势与亮点

1.      100% 波纹管密封，零外泄漏：

o    这是 RK86 系列的核心价值。金属波纹管在阀杆升降过程中动态密封，将工艺介质封装在阀体内部。

o    尤其适用于处理昂贵、危险（如高温高压蒸汽、有毒化学品）或对泄漏零容忍（如洁净厂房）的介质。

o    显著提升工厂安全性，减少环境污染风险，避免能源和物料的浪费。

2.      超长使用寿命，维护成本极低：

o    高质量的金属波纹管经过严格设计和测试，具有抗压、耐温及抗疲劳性能，使用寿命远超传统填料密封阀门。

o    大幅减少因填料磨损、失效导致的维护、更换频率和停机时间，降低总体拥有成本 (TCO)。

o    辅助填料设计提供了额外的安全保障层，并在情况下（如波纹管意外失效）提供备用密封。

3.      耐高温高压性能：

o    PN40 (Class 300) 的压力等级和高达 +400°C 的耐温能力，使其能轻松应对工业蒸汽系统（包括过热蒸汽）、高温热媒油系统等高要求工况。

o    坚固的铸钢阀体和优质不锈钢内件确保了在严苛条件下的结构完整性和耐腐蚀性。

4.      优异的流通与调节性能：

o    截止阀结构提供良好的启闭和调节特性。

o    优化的阀体流道设计有助于降低流阻，减少系统压降，提高系统效率。

o    “低进高出”流向设计使阀门关闭时介质压力帮助阀瓣压紧阀座，密封更严密，开启时操作力矩更小。

5.      灵活的操作方式：

o    标配手轮便于手动操作和维修隔离。

o    可方便地加装气动或电动执行器，轻松集成到 DCS 或 PLC 控制系统中，实现远程操作和自动化流程控制。

6.      可靠品牌与全球支持：

o    GESTRA 作为科隆公司 (KROHNE) 旗下拥有悠久历史和全球声誉，产品质量可靠，技术。

o    提供全球化的销售网络和技术支持服务。

四、 典型应用场景

RK86ADN50 凭借其零泄漏、耐高温高压、低维护的特性，广泛应用于以下领域：

1.      蒸汽系统：

o    锅炉主/分汽缸出口切断。

o    蒸汽主管线、分支管线的隔离与调节。

o    换热器、蒸汽伴热、工艺设备（反应釜、灭菌柜、干燥机）的蒸汽进口控制。

o    减温减压装置 (PRDS) 前后切断。

o    蒸汽疏水阀组旁通阀（需谨慎使用工况）。

2.      高温热水/热媒系统：

o    区域供热管网的关键隔离阀。

o    工艺加热循环系统（如纺织、化工、食品加工）的切断与调节阀。

o    导热油 (Thermal Oil) 系统的进出口阀门。

3.      工业气体与压缩空气系统：

o    对泄漏要求严格的关键压缩空气站出口、主管线隔离。

o    仪表空气、工厂空气系统的关键切断点。

o    非腐蚀性工艺气体（如氮气、氧气 - 需特殊处理）的管路控制。

4.      一般工业流程：

o    石油化工、制药、食品饮料、造纸、纺织等行业的工艺管路，需要可靠切断且介质不允许外泄的场合。

o    作为需要频繁操作或对维护便利性要求高的关键隔离阀。

五、 选型、安装与维护要点

·         选型：

o    确认参数： 严格匹配工况的介质、高工作温度、大工作压力（注意温度压力关系）。

o    流向： 确保“低进高出”的标准流向，这是保证密封性能和操作省力的关键。阀体上通常有流向箭头标识。

o    连接标准： 确认法兰标准（如 DIN PN16/40, ANSI Class 150/300）、法兰面型式（RF, FF等）及管径是否与现场管道匹配。

o    执行机构： 如需自动控制，根据控制要求（开关型/调节型）、气源/电源情况、所需扭矩/推力选择合适的执行器型号。

o    特殊要求： 如有低温、腐蚀性介质、洁净要求（如SIP/CIP）、特殊认证要求等，需提前说明。

·         安装：

o    流向： 务必按照阀体箭头指示方向安装，确保介质从阀瓣下方流入。

o    空间： 为手轮操作或未来执行器安装预留足够空间，并考虑维护拆卸所需空间（特别是阀杆上方）。

o    支撑： 对于大口径或管道端点处的阀门，提供适当的管道支撑，避免阀门承受不当的管道应力。

o    清洁： 安装前清洁管道，防止焊渣、杂物损坏阀门密封面。

o    法兰安装： 使用合适的垫片，均匀对称地拧紧法兰螺栓。

·         操作与维护：

o    操作： 手动操作时，应平稳地全开或全关，避免停留在中间位置作为节流阀长期使用（除非明确设计为调节型）。关闭时适度用力拧紧即可，避免过度用力。

o    维护：

§ 定期检查阀门外部有无可见泄漏（通常应无泄漏）。

§ 注意听阀门在操作过程中有无异常声音。

§ 观察手轮操作是否顺畅，有无卡涩或异常沉重感。

§ 虽然波纹管密封极大减少了维护需求，但仍建议按照 GESTRA 维护手册或工厂维护计划进行定期检查（如检查辅助填料压盖的微调）。如果发现任何泄漏（通常首先出现在辅助填料处）或操作异常，应及时停用并联系专业人员进行检修。波纹管属于核心精密部件，其更换需要专业技术和工具。

六、 总结

GESTRA RK86ADN50 波纹管密封截止阀代表了工业阀门在解决外泄漏难题上的重要技术突破。它将金属波纹管密封技术应用于关键的截止阀，为高温高压蒸汽、危险介质、高价值流体以及对洁净度有严苛要求的应用场景提供了终极的密封解决方案。其 “零外泄漏” 特性、超长使用寿命、耐温耐压性能 和 较低的总体维护成本，使其成为保障工厂安全、提升环保水平、降低运营成本和提高生产效率的理想选择。

在选择关键流程的隔离阀时，特别是在涉及蒸汽、高温流体或对泄漏零容忍的场合，GESTRA RK86ADN50 凭借其德国品质和创新的波纹管密封设计，无疑是值得信赖的高性能阀门。投资于这样一款可靠的阀门，是对工厂长期安全、稳定、高效运行的重要保障。
