德国ELAFLEX ERV-BR 80.16耐磨膨胀节 DN80 污泥浆料管道用
ELAFLEX ERV-BR 80.16 是一款耐磨橡胶膨胀节，由德国 ELAFLEX Gummi Ehlers GmbH（埃拉弗雷克斯）原厂研发制造。ELAFLEX 成立于1923年，在工业管道连接和补偿器领域拥有超过百年的技术积累。

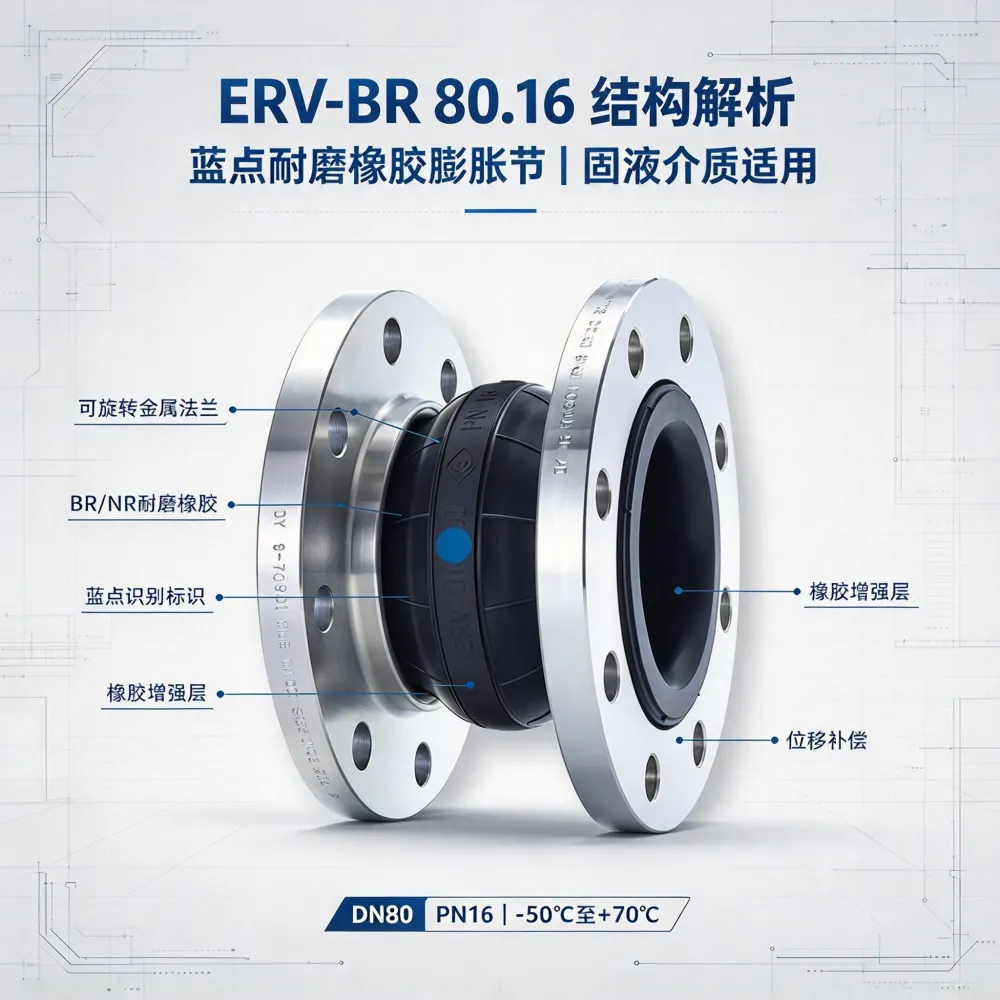

ERV-BR 80.16 属于 ERV-BR 系列（蓝点标识），是专为含磨料成分介质设计的特殊类型膨胀节。该产品采用高耐磨特殊橡胶化合物制成，适用于污泥、泥浆、固/液混合物或乳液，以及粉尘状或粉状产品。公称直径 DN80，工作压力 PN16（16 bar）。温度范围 -50°C 至 +70°C，短时可达 90°C。内衬 BR/NR 橡胶，具备优异的耐磨性能。

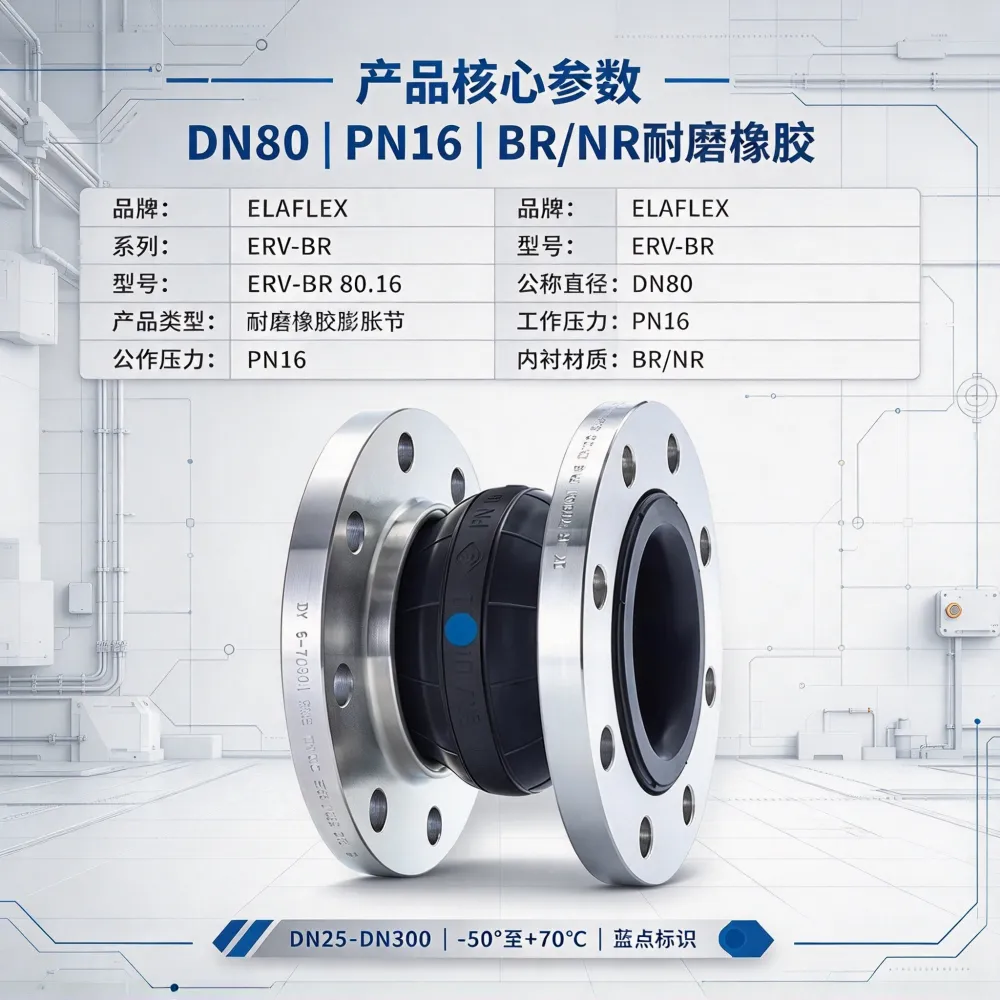

核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | ELAFLEX（德国埃拉弗雷克斯） |
| 系列 | ERV-BR |
| 型号 | ERV-BR 80.16 |
| 产品类型 | 耐磨橡胶膨胀节 |
| 公称直径 | DN80 |
| 系列通径范围 | DN25 – DN300 |
| 工作压力 | PN16（16 bar） |
| 波纹管尺寸 | 80 mm |
| 法兰尺寸 | 200 / 160 mm，8 × 18 |
| 安装长度 | 120 – 135 mm |
| 有效面积 | 85 cm² |
| 重量 | 6.9 kg |
| 内衬材质 | BR / NR（高耐磨橡胶） |
| 工作温度 | -50°C 至 +70°C（短时 +90°C） |
| 标识颜色 | 蓝点（Blue Spot） |
| 适用介质 | 污泥、泥浆、固/液混合物、乳液、粉尘、粉状产品 |
功能特点
1. 高耐磨特殊橡胶化合物，适配磨料介质
ERV-BR 80.16 采用高耐磨特殊橡胶化合物制成。在输送污泥、泥浆、固/液混合物或乳液等含磨料成分的介质时，普通橡胶膨胀节容易因颗粒冲刷而磨损。ERV-BR 系列的特殊橡胶配方有效提升了耐磨性能，延长了膨胀节在磨蚀性工况下的使用寿命。
2. 宽介质兼容性，适配污泥浆料与粉体
ERV-BR 适用于污泥、泥浆、固体/液体混合物和乳液，以及粉尘状或粉状产品。也可用于各种水（非油性）以及多种化学品。在污水处理、矿业浆料输送、粉体气力输送等场景中，该膨胀节可提供可靠的位移补偿和减振降噪功能。
3. 蓝点标识，便于现场识别
ERV-BR 系列以蓝点（Blue Spot）为识别标识。在工业管道系统中，蓝点标识便于现场人员快速识别膨胀节类型和适用介质，减少误装风险。
4. 宽温域适应，低温性能好
工作温度范围覆盖 -50°C 至 +70°C，短时可达 +90°C。低温端 -50°C 的适应性使其可用于寒冷地区的户外管道和低温工况，在冬季或寒冷环境中保持稳定的弹性性能。
5. 多通径覆盖，适配不同管径需求
ERV-BR 系列通径覆盖 DN25 至 DN300，可根据要求提供更大尺寸。在污水处理、矿业和化工行业中，该系列可适配从中小口径到较大口径的多种管道系统。

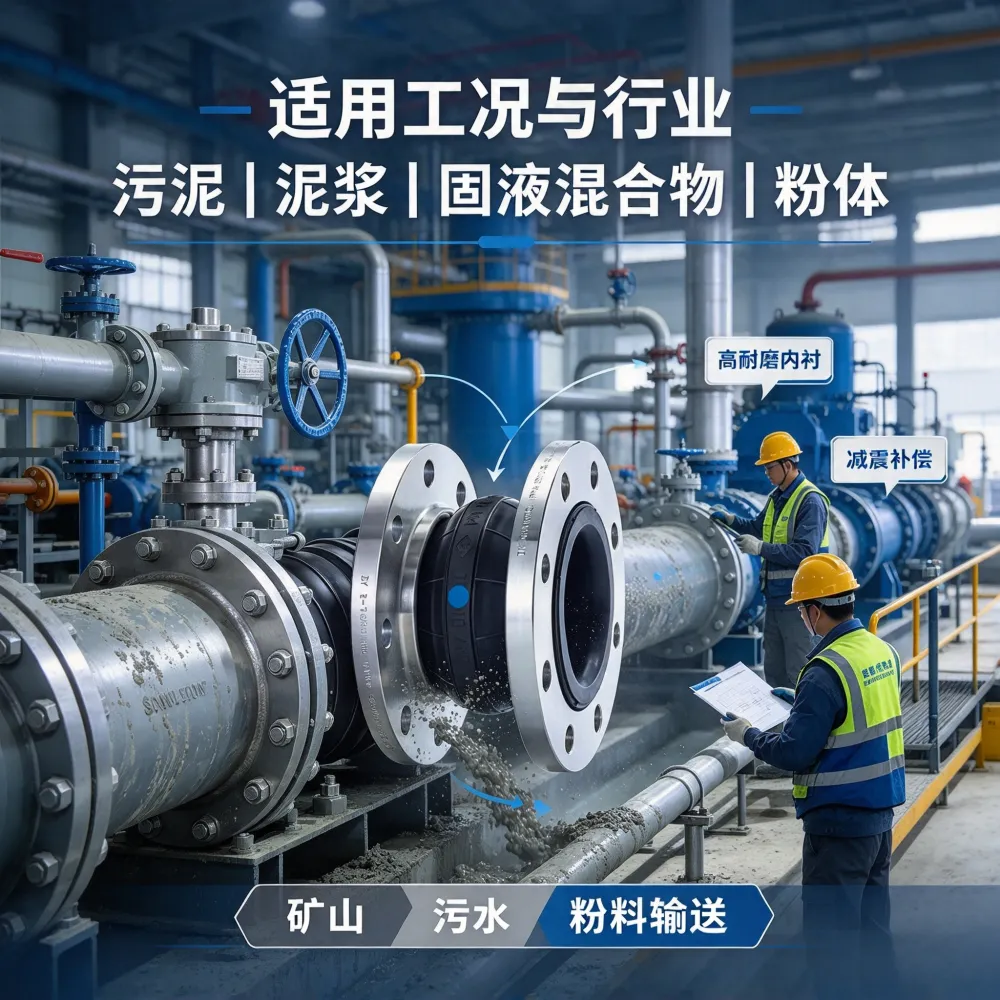

适用场景
ERV-BR 80.16 在含磨料介质的管道系统中应用广泛：
污水处理：用于污泥、泥浆管道的振动隔离和位移补偿
矿业浆料输送：用于矿浆、尾矿等固液混合物的管道连接
粉体气力输送：用于粉尘状或粉状产品的管道补偿
化工与环保：用于含固体颗粒的化学品管道系统
水泥与建材：用于水泥浆、砂浆等磨料性介质的管道
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 真空支撑环 | 真空工况支撑 | 防止波纹管塌陷 |
| 拉杆 | 限制轴向位移 | 保护管道固定点 |
| 内部保护套 | 圆柱形或锥形 | 防止介质冲刷 |
订货说明
ERV-BR 80.16 采用 ELAFLEX 标准型号编码体系：
ERV-BR = 耐磨橡胶膨胀节系列（蓝点）
80 = 公称直径 DN80
16 = 工作压力 PN16
订货时建议确认以下信息：
型号：ERV-BR 80.16
公称直径：DN80
工作压力：PN16
安装长度：120 – 135 mm
法兰标准（DIN / ANSI）
是否需要真空支撑环或拉杆
