德国ELAFLEX ERV-G 100.16 SS橡胶膨胀节 DN100 不锈钢 化工管道用

ELAFLEX ERV-G 100.16 SS 是一款橡胶膨胀节，由德国 ELAFLEX Gummi Ehlers GmbH 原厂研发制造。ELAFLEX 成立于1923年，总部位于德国汉堡，在全球流体传输设备和管道补偿器领域拥有超过百年的技术积累。

ERV-G 100.16 SS 属于 ERV-G 黄色带环系列，以黄色带环为识别标识。该型号公称直径 DN100，额定压力 PN16（16 bar），爆破压力不低于 48 bar。法兰采用不锈钢 1.4571 材质，可旋转式设计便于安装对孔。内衬为 NBR（丁腈橡胶），适用于含有最多 50% 芳烃的石油产品、含 85% 乙醇的燃料、航空燃油、城市燃气和天然气。工作温度范围 -20°C 至 +90°C，短时可达 +100°C。产品具备电气耗散（导电）特性。

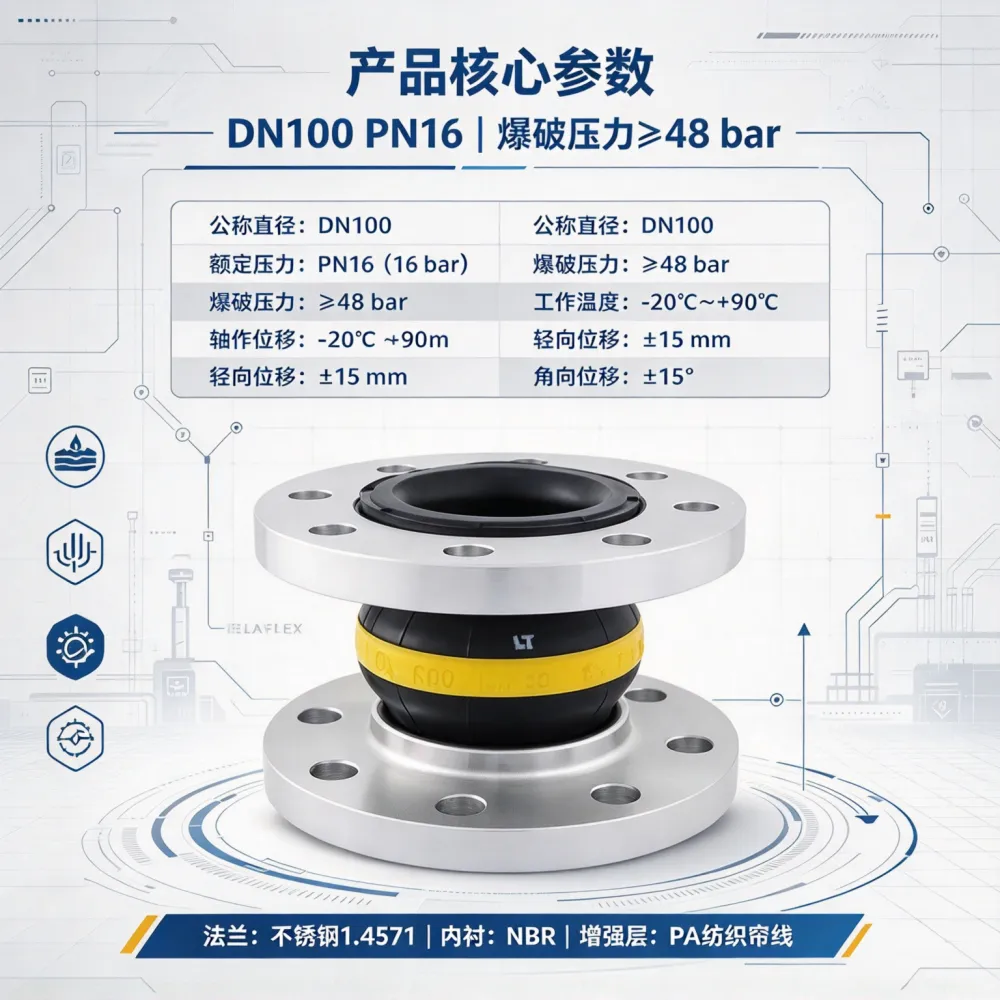

核心参数表

功能特点

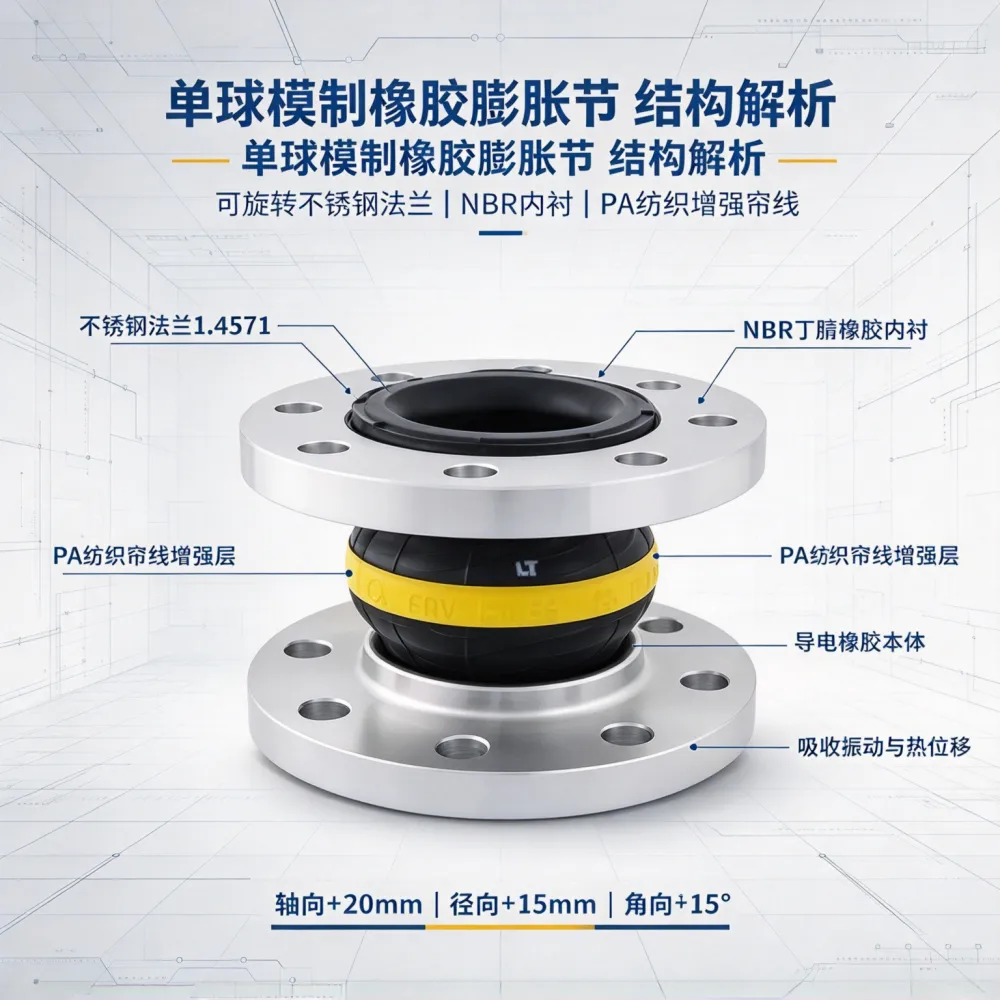

1. 不锈钢法兰与旋转式设计，适配腐蚀性介质管路

ERV-G 100.16 SS 采用不锈钢 1.4571 法兰。在石油化工、天然气输送等存在腐蚀性介质的管路中，不锈钢法兰相比碳钢法兰具有更好的耐腐蚀性能，适配沿海、化工园区等环境。法兰可旋转式设计使安装时螺栓孔对齐更为便捷，降低了现场安装难度。

2. 黄色带环标识，专用于石油产品和天然气

ERV-G 系列以黄色带环（Yellow Band）为识别标识，专为含有最多 50% 芳烃的石油产品、含 85% 乙醇的燃料、航空燃油、城市燃气和天然气设计。在石油化工和燃气输送管路中，黄色标识便于现场快速识别管路类型，减少误装风险。

3. 多向位移补偿，减少管道应力

ERV-G 100.16 SS 可有效吸收管路因温度变化产生的热位移，轴向补偿 ±20 mm，径向 ±15 mm，角向 ±15°。在长距离管道或温差较大的工况中，膨胀节通过弹性变形吸收各方向位移，减少管道和连接设备承受的额外应力。

4. 减振降噪，保护管道系统

橡胶膨胀节通过柔性连接隔离设备运行产生的机械振动，振动传递损失不低于 20 dB。在泵站、压缩机等设备出口管路中，有效减少振动沿管路的传播，降低管路噪声，延长管道和设备的使用寿命。

5. 电气耗散特性，适用于易燃介质输送

ERV-G 100.16 SS 具备电气耗散（导电）特性。在石油产品、天然气等易燃介质的输送系统中，导电型膨胀节可有效防止静电积聚，降低因静电放电引发安全隐患的风险。这一特性使其在油气输送和化工管路中具有较好的适用性。

适用场景

ERV-G 100.16 SS 橡胶膨胀节在石油化工和工业管道领域应用广泛：

• 石油化工管道：用于输送石油产品、芳烃类化学品，补偿热位移和平衡结构沉降

• 天然气与城市燃气系统：燃气输配管道的柔性连接，吸收管路振动

• 燃油输送系统：航空燃油、含乙醇燃料的输送管路

• 泵站进出口管路：吸收泵运行产生的振动，保护管道及连接设备

• 船舶燃油系统：用于船舶发动机燃油管路和甲板管路的柔性连接

配套耗材

订货说明

ERV-G 100.16 SS 采用 ELAFLEX 标准型号编码体系：

• ERV = 橡胶膨胀节（Elaflex Rubber Expansion Joint）

• G = 黄色带环系列（Gelbring）

• 100 = 公称直径 DN100

• 16 = 额定压力 PN16

• SS = 不锈钢法兰材质

订货时建议确认以下信息：

• 型号：ERV-G 100.16 SS

• 有效长度：130 mm / 160 mm

• 法兰标准（DIN / ANSI）

• 是否需要限位拉杆

• 是否需要特殊材质（如 PTFE 内衬等）
